Наименование инновационного проекта

Технология подборки плодов бахчевых культур

Рекомендуемая область пременения

Сельскохозяйственное производство, бахчеводство.

Назначение, цели и задачи проекта

Подбор плодов с поверхности бахчевого поля с одновременной погрузкой в транспортное средство или контейнеры при сплошной уборке. Задача, на решение которой направлено данное новшество – снижение травмирования плодов при подборе и обеспечение возможности выборки стандартных плодов. .

Краткое описание заменяемого процесса или решаемой проблемы

Известен подборщик плодов бахчевых культур, содержащий бесконечный транспортер с установленными на нем пальцами, в котором с целью уменьшения повреждений при подборе плодов различного размера и формы пальцы подпружинены и закреплены на транспортере шарнирно с шагом, близким к размеру наименьших плодов; шарнирно подпружиненные пальцы в рабочей зоне покрыты эластичным материалом и на конце имеют грушевидное утолщение (511, авторское свидетельство № 397154, М.кл. А 01 D 45/00, А 01 D51/00. Подборщик плодов бахчевых культур / Б.Г.Чечин, М.Ю.Топольский, Е.Г.Волков, В.А.Румянцев и др. Заявлено 21.09.1971; Опубл. 17.09.1973).

К недостаткам описанного подборщика относятся низкая техническая надежность, малая производительность, большие потери плодов.

Известен подборщик плодов бахчевых культур, содержащий опорную раму, подъемник, выполненный в виде ряда направляющих, и подающее устройство с поводками, в котором с целью увеличения полноты подбора и уменьшения повреждаемости плодов подающее устройство состоит из отдельных шарнирно закрепленных относительно рамы и направляющих бесконечных гибких элементов, поводки на которых закреплены с расположением между направляющими и наклонены в сторону движения гибких элементов (8Ы, авторское свидетельство № 886808, М.кл³. А 01 D 45/00. Подборщик плодов / В.И.Перепелица, В.И.Протасов, В.В.Греждяну, С.Ф.Штельмах. Заявлено 22.12.1976; Опубл. 07.12.1981).

К недостаткам данного подборщика относятся сложность конструкции, низкая надежность подбора плодов, их механические повреждения в момент захвата и транспортирования, а также отсутствие возможности подбора только стандартных плодов.

Наиболее близким техническим решением по своей сущности к заявленному объекту является подборщик плодов бахчевых культур, содержащий раму, барабан с ячеями, вкатыватель и приемный лоток, при этом барабан выполнен в виде замкнутого цепного контура, подъемная ветвь которого наклонена в сторону, противоположную направлению движения подборщика, и снабжен транспортерной лентой и эластичными лопастями, образующими ячеи, при этом транспортерная лента охватывает цепной контур снаружи, а эластичные лопасти связаны с цепным контуром и

транспортерной лентой и расположены перпендикулярно к ним (311, авторское свидетельство № 1588307, М.кл⁵. А 01 Э 45/00. Подборщик плодов бахчевых культур / В.Г.Абезин и Л.Н.Чабан. -Заявлено 02.06.1987; Опубл. 30.08.1990, Бюл. № 32).

Недостатками этого подборщика, принятого в качестве наиближайшего аналога, являются травмирование плодов при соударении от правого и левого питателей, несовершенство конструкции при агрегатировании с трактором и отсутствие возможности отбора плодов под стандартный размер.

Краткое описание предлагаемого технологического процесса

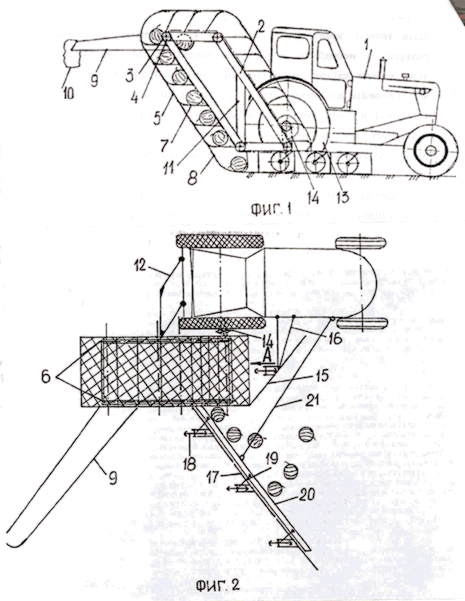

Подборщик плодов бахчевых культур навешивается на трактор 1 (см. рисунок) и включает раму 2 в виде объемного параллелограмма, по углам которого установлены валы 3 со звездочками 4 замкнутого цепного контура 5. Он имеет две цепи б, к которым закреплены [-образные лопасти 7. Лопасти 7 зафиксированы между цепным контуром 5 и охватывающий его транспортерной лентой 8. Рама 2 отклонена назад в противоположном движению подборщика направлении под углом 60-70°, а лопасти 7 расположены на раме 2 к цепному контуру 5 также под углом 60-70°. В верхней части рамы установлен плодоулавливающий погрузочный лоток 9, имеющий на конце гаситель-укладчик 10. Цепной

контур 5, охватываемый транспортерной лентой 8 с лопастями 7, представляет собой плодоподъемный контур. Параллелограммная рама 2 имеет опорную стойку 11, с помощью которой она крепится к гидравлической навесной системе 12 трактора 1. Привод цепного контура 5 выполнен от ведущего колеса 13 трактора через цепную передачу 14. Перед плодоподъемным контуром установлена плодосдвигающая планка 15, закрепленная к раме трактора с помощью поводка 16. Питатель подборщика выполнен из планок 17 валкообразователя, каждая из которых установлена на копирующем колесе 18. Планки 17 с копирующими колесами 18 установлены с помощью поводков19 на несущем брусе 20, который закреплен к нижней части параллелограммной рамы 2 и зафиксирован к раме трактора 1 с помощью регулируемой растяжки 21. Боковые стойки [-образных лопастей 7 футерованы эластичным материалом 22. Транспортерная лента 8 имеет размер ячеек больше минимального размера подбираемых плодов.

Подборщик плодов бахчевых культур работает следующим образом. После выборочных уборок товарных плодов, имеющих конъюнктурную рыночную цену, необходимо подобрать с поля все стандартные плоды, пригодные для использования в пищевых целях или переработки на семена, сок и мякоть. При движении подборщика плоды, лежащие на поверхности поля, захватываются плодосдвигающей планкой 15 и планками 17 питателя, которые обеспечивают их подачу в нижнюю часть транспортерной ленты 8, которая перемещается по поверхности поля со скоростью, равной скорости перемещения трактора 1. Это обеспечивается цепной передачей 14 от опорно-приводного колеса. Плоды, поступившие на плодоподъемный контур, фиксируются лопастями 7, а травмирование плодов о стойку лопасти 7 предотвращается футеровкой - эластичным покрытием 22. При перемещении плодоподъемного контура плоды поднимаются лопастями 7 с поверхности поля к вершине плодоподъемного контура, высота которого обеспечивает возможность погрузки плодов в транспортные средства. Выпадение плодов с лопастей предотвращается наклоном плодоподъемного контура к горизонту, в сторону, противоположную направлению движения подборщика, и изгибом концов лопастей 7.

Плоды, имеющие размер меньше стандартного, проходят через отверстия ячеек транспортерной ленты 8 и остаются на поверхности бахчевого поля. Это значительно снижает трудовые затраты на сортировку плодов. При повороте лопасти 7 на верхней звездочке цепного контура 5 плод скатывается на погрузочный лоток 9. Он имеет уклон к гасителю-укладчику 10, который обеспечивает погрузку плодов в транспортное средство.

Таким образом, разработанная конструкция плодоподъемного контура позволяет производить подбор плодов с поверхности поля, отделение нестандартных плодов и погрузку стандартных плодов в транспортное средство без их механического травмирования.

Технико-экономическое обоснование применения инновационной технологии

Разработанная конструкция плодоподъемного контура позволяет производить подбор плодов с поверхности поля, отделение нестандартных плодов и погрузку стандартных плодов в транспортное средство бех их механического травмирования. Годовой экономический эффект – 200 тыс. руб. Производительность при этом повышается в 10 раз. Уровень механизации возрастает до 90%. Данный подборник обеспечивает подбор плодов с поверхности земли как на продовольственные так и на семенные цели.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Повышение производительности труда в 10 раз. снижение трудоемкости уборки в 5 раз. Повышение уровня механизации до 90%.

При использовании подборника сводится до минимума ручной труд (только на укладке плодов в транспортное средство). Для подборника не требуется предварительное скатывание плодов в валок, таким образом он выполняет за один проход следующие технологические операции:

- перекатывание плодов по полю;

- подачу плодов на плодоподвижный контур;

- подъем плодов на высоту выгрузки;

- погрузку плодов в транспортные средства.

Новые потребительские свойства продукции

Использование подпорщика позволяет снизить травмирование плодов до 1,5….2%. Полностью механизируется операция подбора плодов с поля с погрузкой в транспортные средства, обеспечивается отделение нестандартных плодов.

Качественные характеристики, предъявляемые к сырью и материалам

Плоды, убранные подборщиком соответствуют ГОСТ 7177-80 Арбузы продовольственные свежие.

Стадия и уровень разработки

Предлагаемые инвестиции

2 млн. руб.

Рынки сбыта

Бахчесеющие хозяйства Российской Федерации, ближнего и дальнего Зарубежья

Возможность и эффективность импортозамещения

При проведении патентных исследований зарубежных аналогов не установлено.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

24

Дата поступления материала

03.10.2007
