Наименование инновационного проекта

«Организация производства многоцелевого бытового устройства»

Рекомендуемая область пременения

Многоцелевое бытовое устройство (далее МБУ), может быть использовано садоводами, строителями, владельцами автомобилей, в частных под¬ворьях, фермерских хозяйствах, в сельском хозяйстве, в гаражных кооперативах и др.

Назначение, цели и задачи проекта

Производство  многоцелевого бытового устройства позволит выполнять различные технологические процессы, а именно:

• дробление зерна; кормоприготовление;
• деревообработка;
• металлообработка;
• перекачивание жидкотекучих сред;
• сепарирование;
• заточка ножей, резцов, фрез и другого металлообрабатывающего инструмента;
• использования в качестве компрессора и др.

Целью настоящего проекта является организация производства и реализация МБУ.

Краткое описание заменяемого процесса или решаемой проблемы

На сегодняшний день, рост цен на сырье, материалы, комплектующие, энергоресурсы, транспортные перевозки при изготовлении бытовой техники приводит к тому, что ее производство на некоторых заводах оказывается нерентабельным и сама техника – неконкурентоспособна по сравнению с лучшими зарубежными образцами. Так, на  Челябинском ОАО «Станкомаш», в себестоимости деревообрабатывающих, настольных сверлильно-фрезерных станков, зернодробилок, насосов стоимость материалов составляет от 30 до 50%, стоимость электродвигателя и электрооборудования доходит до 30%. Несовершенство производства, приводит к ограничению и прекращению выпуска целого ряда необходимых изделий.

В сегодняшних условиях, когда на рынке труда возникают условия, аналогичные с дефицитом рабочих мест, актуальной задачей является организация производства МБУ, для применения его в различных сферах деятельности человека, с целью увеличения количества рабочих мест на предприятии.

Известны конструкции устройств и станков многоцелевого назначения. Например, устройство бытовое деревообрабатывающее настольного типа УБДН – 1У3, предназначено для распиловки, фугования, сверления, фрезерования пазов и заточки. Шпиндель станка расположен горизонтально и иные виды работ, кроме перечисленных, на этом устройстве выполнить невозможно.

Известен станок обрабатывающий модульный СОМ-4, предназначенный для распиловки, фугования и сверления древесины, пластмасс, тонколистовых цветных металлов. Станок состоит из корпуса с электроприводом и сменных обрабатывающих модулей – распиловочного, фуговального, сверлильного и фрезерного. Описанный выше станок взят за прототип предлагаемой установки. Недостаток прототипа – ограниченные технологические возможности.

Исходя из вышесказанного, целью проекта является серийное производство и реализация весьма востребованного на рынке МБУ, обладающего максимальными технологическими возможностями при, сравнительно, невысокой цене.

Краткое описание предлагаемого технологического процесса

МБУ содержит основа­ние-станину, призматический корпус, внутри которого размещен - электродвигатель, а также, рабочие органы, которые кинематически связанные с валом электродвигателя, отличающееся тем, что корпус выполнен много­гранным, с возможностью поворота в пространстве. При этом каждая грань корпуса снабжена унифицированными поверхностями с элементами фиксации и крепления рабочих органов и основания, а рабочие органы выполнены сменными и снабжены ответными посадочными поверхностями с элементами фиксации и крепления. Рабо­чие органы и корпус на станине выполнены как быстросъемные. Разновидностью корпусов может служить сам двигатель, у которого имеются  дополнительные лапы, элементы фиксации и крепления.

 В качестве рабочих органов могут быть:

-устройство для деревообработки, на котором можно выполнять продольное и попе­речное пиление, фугование, обработку фасонных поверхностей, пазы, отверстия, опе­рации шлифования и полирования;

- устройство для металлообработки: служит для разрезки металла на заготовки, свер­ления, зенкерования, развертывания, зачистки от ржавчины и старой краски, разделки пазов, удаления заусенцев и др.;

- устройство для обработки камней;

- устройство для измельчения зерен пшеницы, ржи, ячменя, кукурузы, овса и других культур при приготовлении комбикормов для скота и птицы;

- устройство для подачи воды из скважин, баков с водой при поливе, а также для  перекачки дру­гих жидкотекучих сред;

- устройство для заточки ножей, резцов, фрез и другого металлообрабатывающего инструмента, топоров, лопат, пил и пр.;

-  устройство для кормоизмельчения;

- устройство для переработки овощей и фруктов;

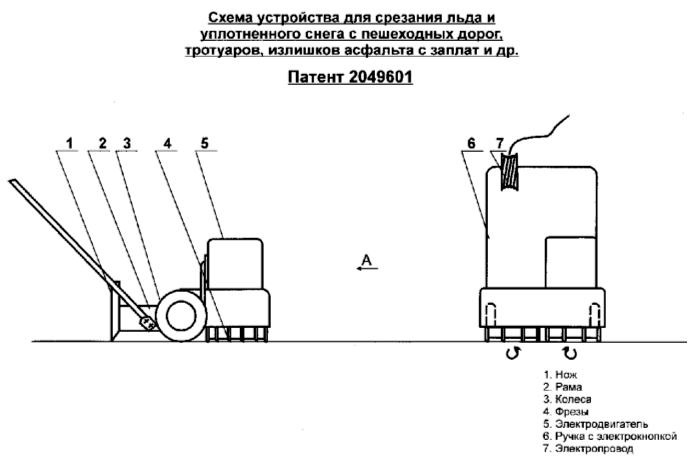

- устройство для уборки тротуаров и пешеходных дорожек от мусора, снега, срезания ледяных и снеговых уплотнений:

- и другие устройства, к которым подходит универсальный электропривод.

Рабочие органы дополнительно снабжены принадлежностями. Например, для обработки отверстий прилагаются тиски, патроны для зажима инструмента, необходимый набор инструмента и средства, обеспечивающие безопас­ность работы. Устройство для деревообработки укомплектовано большим ассорти­ментом инструментов и технологической оснасткой.

Все работы характеризуются кратковременностью и широким разнообразием, в связи с чем, в качестве электродвигателя выбран широко используемый электродвигатель мощностью 1,1 кВт с частотой вращения 1430 об/мин., напряжение 220В, частотой тока 50 Гц.

Различные режимы обработки осуществляются за счет сменных многоручьевых шкивов на валу электродвигателя и на рабочих органах.

Наряду с высокой точностью, конструктивные особенности МБУ обеспечивают, широкие технологические возможности, простоту управления и обслуживания. Удобство и простота обслуживания, а также эффективность использования станка обеспечивается благодаря возможности быстрого перехода от одного вида работ к другому. Для этого, на разных гранях корпуса могут быть установлены устройства различного назначения. Например, устройство для переработки фруктов в мезгу и насос для подачи воды могут монтироваться на единой грани.

Несколько видов работ могут выполнятся как последовательно, так и одновременно. Конструкция корпуса МБУ, позволяет приводить его из горизонтального, в вертикальное и наклонное положение. Например, с устройством для уборки тротуаров от мусора, снега, скалывания льда. В этом случае, корпус дополнительно снабжается средствами для облегчения перемещения.

Компактная конструкция корпуса и рабочих органов позволяет перемещать и транспортировать их, например, в багажнике легкового автомобиля.

Безопасность выполнения отдельных операций гарантируется невозможностью включения станка без установленных защитных средств, приемами эргономики, условными обозначениями и специальной окраской на опасных участках. Предусмотрена защита от короткого замыкания.

Оснастка для приготовления пищевых продуктов, выполнена из пищевой, нержавеющей стали или пластмассы, что отвечает гигиеническим требованиям. При проектировании и изготовлении многоцелевых бытовых станков были максимально использованы унифицированные стандартные узлы и агрегаты, что, в значительной степени, влияет на себестоимость изготовления станка.

Набор рабочих органов станка позволяет комплектовать их для различных групп потребителей:

· для строителей – устройством для деревообработки, бетономешалкой, насосом, компрессором,  для срезания излишков асфальта с заплат и др.;

· для автолюбителей в гаражно-строительных кооперативах, домашних и гаражных мастерских – устройством для металлообработки, и др.;

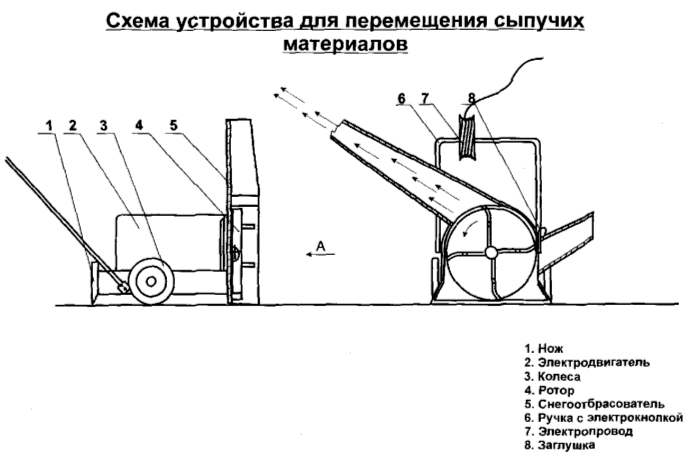

· для людей, занимающихся сельским хозяйством, проживающих в своих домах, он может комплектоваться зернодробилкой, кормо-соломорезкой, перемещением сыпучих материалов, сепарирующим устройством, устройством для заточки инструмента, для уборки снега, льда, мусора;

· для садоводов – устройством для переработки овощей и фруктов, насосом, компрессором, устройством для заточки инструментов и др.;

Стоимость станка, включающего силовой блок с одним или несколькими видами оснастки, определяется характером производства: мелкосерийным, серийным или массовым, что, в свою очередь, зависит от портфеля заказов, формируемого заблаговременно.

Технико-экономическое обоснование применения инновационной технологии

1- малый срок окупаемости проекта – 12 мес;

2- создание новых рабочих мест- 30 чел;

3- наличие налоговых льгот и субсидий, так как товар инновационный;

4- воз­можность экспорта продукции;

5- выпуск социально-значимой продукции;

6- ис­пользование дешевого сырья и трудовых резервов;

7- предлагаемый продукт позволяет существенно сократить временные рамки переработки судовых культур с наименьшей затратой электроэнергии.

План производства и реализации изделия:

Табл.№ 1

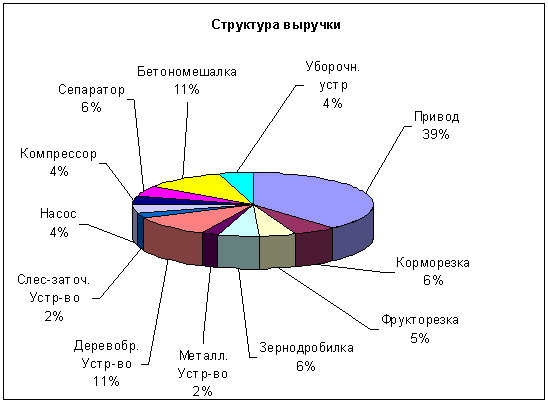

Поэлементная структура выручки:

Диагр. 1

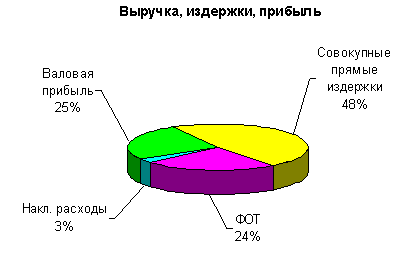

Диаграмма «Выручка, издержки, прибыль»

Диагр. 2

Финансовые показатели проекта

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Механизация труда наиболее распространенных работ повышает производительность труда, облегчает и делает труд привлекательным. Мощность электропривода постоянная, энергоемкость зависит от объема ра­бот. В конструкции МБУ использовано ограниченное ко­личество покупных узлов, деталей, комплектующих, материалов. Только в рабочих органах, связанных с приготовлением пищевых продуктов, отдельные детали и узлы изготавливают из нержавеющей стали. Как было отмечено ранее, при проектировании и изготовлении МБУ были использованы узлы и детали с ранее изготавливаемых за­водами станков и устройств.

В себестоимости изготовления МБУ 35 – 40% составляет стоимость электродвигателя. Используя двигатель для сборки самых разнообразных комплектаций устройств, сокращаются издержки на изготовление МБУ. Это приводит к минимизации затрат на исследования и на изготовление.

Новые потребительские свойства продукции

Работы, выполняемые с МБУ, характеризуются кратковременностью и широким разнообразием.
МБУ обладает:
- широкой механизацией различных технологических процессов;
- низкой стоимостью эксплуатации и ремонта в течение всего жизненного цикла;
- высокой надежностью и высокой эксплуатационной готовностью;
- простотой управления и обслуживания;
- минимальным временем на монтаж и быстрым вводом в эксплуатацию;
- отсутствием воздействия на окружающую среду;

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам.

Стадия и уровень разработки

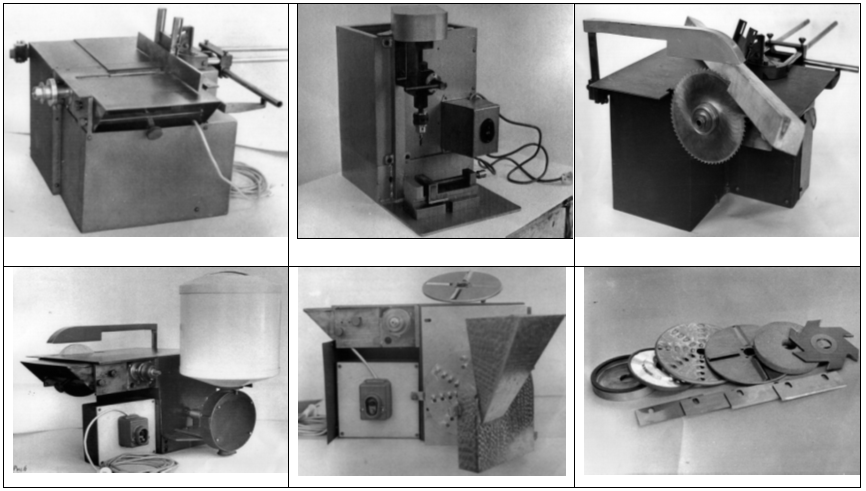

Имеется конструкторская и технологическая документация для изготовления опытной серии, изготовлены и испытаны опытные образцы многоцелевых устройств. По результатам испытаний намечены конструктивные изменения в отдельных рабочих органах и дизайне устройства. Для организации серийного производства необходимо доработать конструкторско-технологическую документацию, изготовить оснастку для серийного производства, провести дополнительные исследования отдельных рабочих органов. Так как каждый рабочий орган является самостоя¬тельным коммерческим продуктом и может быть использован с другими силовыми установками, то необходимо доработать их художественно-конструкторские решения. Производство этой инновационной продукции или отдельных узлов может быть освоено на одном из предприятий Челябинска, некоторые из которых в 2002 г. выполнили предпроектные исследования рынка и доработали чертежи на отдельные узлы МБУ, но в следствии финансовых затруднений работы были остановлены.
Имеются 100% технические и экономи¬ческие возможности производить предлагаемое оборудование или отдельные рабочие органы на существующих предприятиях Челябинской области, например, на ОАО «Миассэлектроаппарат», ОАО «ЗЭМ», на Копейских предприятиях и предприятиях других городов области.
Технические решения запатентованы. Подготовлены рекламные материалы для демонстрации на отечественных и зарубежных выставках. Имеются готовые отдельные узлы, которые эксплуатируются длительное время и зарекомендовали себя положительно.

Предлагаемые инвестиции

1 млн. руб.

Рынки сбыта

Если только 1% из перечисленных ранее потенциальных потребителей будет покупать в год по 1 МБУ, необходимо производить 380000 изделий. (Под изделием понимается 1 моторный блок с 1 видом рабочих органов). Каждый рабочий орган, как самостоятельное изделие, может быть приобретен и использован с другим силовым агрегатом. Такие рабочие органы, возможно сосредоточить на прокатных пунктах в городах России, где каждый потребитель в праве приобрести оснастку необходимую для работы в данный период времени. География рынков и объемы реализации могут быть расширены, ес¬ли реализовывать данную продукцию в странах СНГ, ближнего и дальнего зарубежья. Стоимость устройства, например, только для переработки овощей и фруктов будет 6-9 тысяч рублей. Окупится проект в течение 1,5 – 2 лет.

Возможность и эффективность импортозамещения

Предлагаемое в проекте оборудование не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

36

Дата поступления материала

19.06.2007
