Комплекс очистки сточных вод (КОСВ)

Рекомендуемая область пременения

Комплекс очистки сточных вод предназначен для очистки сточных вод:
• городов и поселков,
• больниц,
• профилакториев, баз отдыха,
•коттеджных, вахтовых поселков,
•кожзаводов, мясокомбинатов,
•животноводческих ферм,
•автомоек, СТО, локомотивных и вагонных депо,
•нефтеперерабатывающих,
•рыбоперерабатывающих и других промышленных предприятий,
•ливневых стоков, в том числе нефтесодержащих.

Назначение, цели и задачи проекта

Вода является важнейшим источником жизнеобеспечения всего живого на Земле. С древних времен люди поклонялись ей как всемогущему божеству. И в наше время вопросы охраны этого бесценного дара природы остаются по-прежнему актуальными, особенно при функционировании промышленных производств с большими объемами образующихся загрязненных стоков.

Сегодня биотехнология во всем мире играет решающую роль в борьбе с загрязнением окружающей среды.

Целью настоящего предложения является проектирование, производство, поставка, монтаж и пуск в эксплуатацию оборудования, необходимого для очистки сточных вод.

Научно-исследовательский и проектный  институт экологических проблем совместно с Соль-Илецким машиностроительным заводом, контрольным пакетом акций которого владеет институт, образуют научно-производственнную компанию, позволяющую производить современное оборудование экологического назначения с высокими эксплуатационными качествами.

Назначение – предлагаемая установка обеспечивает осуществление полного цикла очистки сточных вод с различными видами загрязнений с высокой степенью, является компактной, удобной и устойчивой в эксплуатации.

Задача – решение экологической проблемы загрязнения окружающей среды сточными водами путем применения сертифицированного оборудования, производимого по запатентованной технологии.

Краткое описание заменяемого процесса или решаемой проблемы

В настоящее время в большинстве населенных пунктов используются биологические очистные сооружения, недостаток которых заключается в следующем:

- занимают большую площадь;

- невысокая степень очистки;

- требуют большой трудовой резерв;

- требуют дополнительные площади для размещения иловых площадок;

- не мобильны;

- используют химические методы очистки;

- не выдерживают сейсмичность.

Краткое описание предлагаемого технологического процесса

Комплекс очистки сточных водполной заводской готовности (Сертификаты соответствия № РОСС RU.ПВ11.В00111, РОСС RU.ПВ11.В00112, РОСС RU.ПВ11.В00113) производительностью от 10 кубических метров в сутки и выше выпускается по запатентованной технологии (Патент № 2238247) и имеет следующие основные характеристики:

- по технологии интенсивной очистки при использовании иммобилизованных микроорганизмов;

- не использует химреактивы;

- работает прямоточно;

- имеет несколько секций, работает по типу естественной самоочистки,

оснащен системой обеззараживания;

- работает в автоматическом  режиме (обслуживает 1 человек), прост в эксплуатации;

- аэротенки железобетонные, металлические или полимерные  занимают небольшие площади (КОСВ производительностью 50 м³/сут. имеет размеры 2200х2500х7500 мм, блок вспомогательного оборудования – 2200х2000х4600);

- сроки эксплуатации аэротенков железобетонных и полимерных от 25 лет и более, металлических до 15 лет;

- вынос активного ила исключен, в иловых площадках необходимости нет (профилактическая очистка 1 раз в год, осадок около 3 т по сухому веществу в год для установки производительностью 100 м³/сут);

- рабочая температура микроорганизмов от +9°С до +37 °С;

- активный ил (несвободно плавающий иммобилизованный) закреплен на специальных носителях;

- качество очистки сточной воды соответствует нормативным требованиям загрязнения окружающей среды,  не загрязняет воздушную среду;

- КОСВ может быть оснащен оборотной системой для повторного использования очищенной воды для технических  нужд;

- воздухоподача осуществляется через высокоэффективные микропузырчатые аэраторы из спеченного порошка титана, не подверженные биообрастанию;

- гарантийный срок эксплуатации  6 мес. с момента сдачи в эксплуатацию и согласования в контролирующих организациях;

- ведется авторский надзор в течение одного года и обучение обслуживающего персонала;

- прилагается согласованный всеми контролирующими инстанциями технологический регламент на эксплуатацию очистных сооружений;

- поставляется в полностью собранном виде или (при производительности более 250 м³/сут.) в виде готовых к сборке узлов и агрегатов.

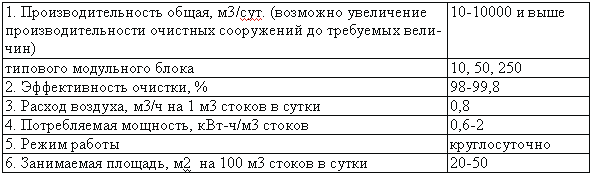

Технические характеристики

С целью интенсификации работы очистных  сооружений использована система аэрации с применением пневматических аэраторов из спеченных порошков титана. Основным преимуществом аэраторов из пористого металла по сравнению с фильтросными плитами и трубчатыми аэраторами является меньшее удельное сопротивление (в 3-4 раза) при меньшем размере пор (следовательно, при меньшем размере пузырьков), что позволяет заменить 3-4 пластины одним микропузырчатым аэратором и уменьшить подачу воздуха на 15-20%, сократив тем самым удельные энергозатраты на аэрацию. Аэраторы, благодаря заложенным в них “know-how”, подвержены меньшему биообрастанию, чем керамические и полимерные, что существенно увеличивает срок службы до регенерации.

Технологический процесс

Сточная вода из насосной станции, где на решетке происходит первичная очистка от крупных загрязнений, подается на установку микробиологической очистки воды (КОСВ) в блок механической очистки, где происходит отделение грубодисперсных примесей, затем в тонкослойный отстойник.

Последовательное соединение секций и поддержание в них оптимальной концентрации кислорода формирует трофическую цепочку, которая подбирается в зависимости от концентрации органических и биогенных элементов.

Трофическая цепь представлена биоценозом микроорганизмов, завершающим звеном которой являются хищные формы, поедающие живые и отмирающие бактериальные клетки, усваивающие и расщепляющие органические соединения в начале цепи.

Иммобилизованные формы микроорганизмов позволяют отказаться от регенераторов.

Технологический процесс основан на методе полного окисления с аэробной стабилизацией. В аэрационной части установки в последней фазе очистки происходит полная минерализация активного ила.

Блок доочистки совмещен с отстойником и работает в режиме фильтротенка.

Очищенный сток поступает в резервуар смешения, где происходит обеззараживание.

Конструкция первичного отстойника предусматривает адгезию нефтепродуктов.

Основные узлы и оборудование:

Гаситель напора предназначен для гашения скорости подачи воды  после насосной и ее равномерного распределения в накопителе.

Тонкослойные отстойники предназначены для предварительной, а также заключительной ступени очистки воды от взвешенных веществ.

Анаэробный и аэробный реакторы предназначены для полной биологической очистки сточных вод. Циркуляция сточной воды происходит через верхние, и нижние переливные перегородки аэробной части, предусмотрена напорная пневматическая система аэрации сточных вод с погружными мелкопузырчатыми аэраторами. Воздух подается в систему аэрации компрессорами, расположенными в воздуходувной. Очистка сточной жидкости производится закрепленными на бионосителе микроорганизмами.

Очищенная вода из аэробного реактора направляется в тонкослойный отстойник, который служит для окончательной очистки стоков от вторичного загрязнения взвешенными частицами.

Установка ультрафиолетового обеззараживания или проточный электролизер предназначен для обеззараживания сточной воды на последнем этапе очистки.

Блок доочистки предназначен для доведения качества очищенной воды до нормативных показателей с помощью гранулированной засыпки и аэрации.

Обслуживание "Комплекса очистки сточных вод"

Количество обслуживающего персонала, а также технологический регламент устанавливаются в зависимости от производительности установки согласно СНиП 2.04.03-85 и приведены для каждой установки        отдельно.

При эксплуатации комплекса очистки сточных вод производятся следующие операции:

1. Регулирование режима работы комплекса очистки сточных вод на основании результатов анализа отобранных проб стоков.

2. Осмотр шестеренчатых компрессоров и электролизера.

3. Удаление песка из отстойников производится по мере накопления, ручным или механизированным способом (в зависимости от производительности).

Комплект поставки

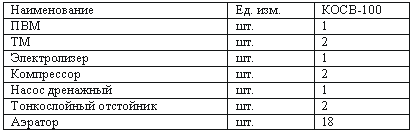

    КОСВ-100

    В комплект входят два технологических модуля. Их габаритные размеры при транспортировке: 6 х 2,2 х 2,3. Для размещения КОСВ-100 на площадке предлагаются три варианта:

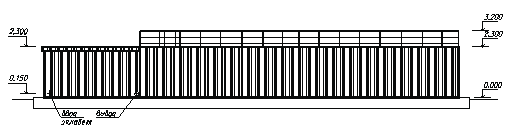

    Вариант 1

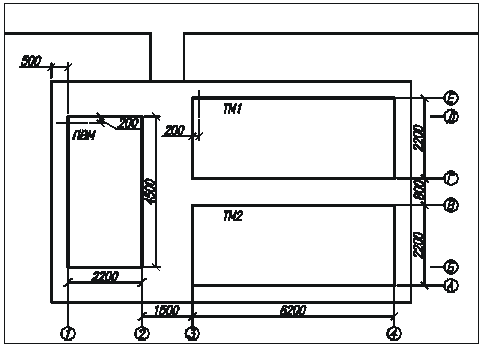

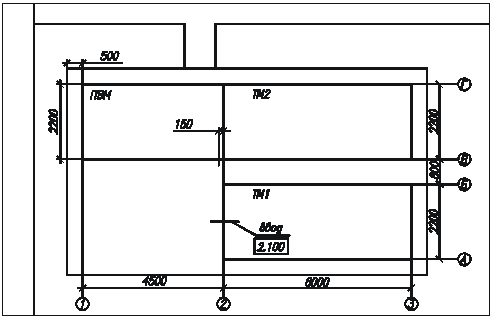

Ситуационный план

Точки подключения

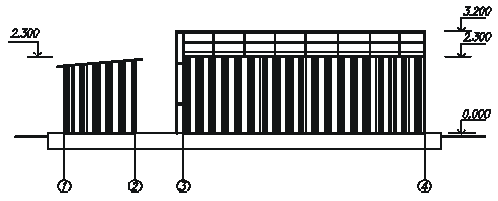

Вариант 2

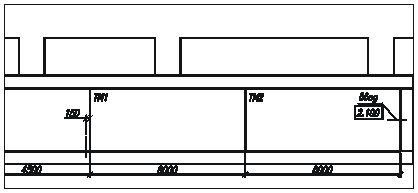

Ситуационный план

Точки подключения

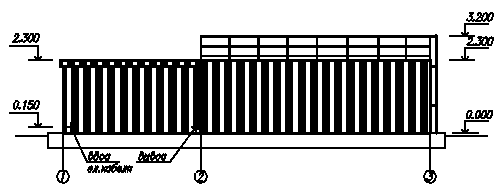

Вариант 3

Ситуационный план

Точки подключения

Технико-экономическое обоснование применения инновационной технологии

Доходы от деятельности на примере Комплекса очистки сточных вод производительностью 100 м. куб. в сутки составят:

Ориентировочная себестоимость 1 м. куб. – 16,43 руб.

Потребляемая мощность – 8,3 кВт

Стоимость 1 кВт – 1,98 руб.

Ориентировочная рыночная стоимость 1 м. куб. сточной воды – 20 руб.

Годовой объем стоков – 36 500 м³.

Обслуживающий персонал – 1 человек.

Средняя заработная плата – 8 000 руб.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Фонд заработной платы с учетом страховых выплат и налогов: 11, 912 т.р

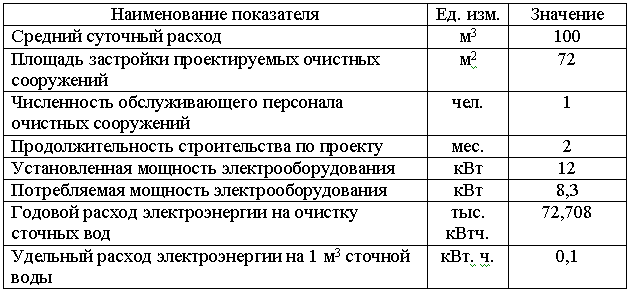

Технологические показатели оборудования для очистки сточных вод производительностью 100 м³ в сутки:

Комплекс очистки сточных вод

Высокая производительность  От 10 м³  в сутки и выше (без ограничений) за счет применения сборных конструкций.

Особенности конструкции:

· блочность – позволяет вводить в эксплуатацию данную конструкцию после монтажа первого блока;

· мобильность – возможность изменения конструкции, т.е. добавления необходимых узлов при необходимости;

· сейсмостойкость (до 12 баллов)

· наземное исполнение  позволяет визуально контролировать возможные утечки сточных вод в отличие от подземных железобетонных конструкций. Снижаются затраты на ее установку в сравнении с аналогичными железобетонными конструкциями;

· использование стального каркаса и полимерных ванн позволяет избежать коррозии, что увеличивает срок службы данной конструкции.

  Компоновка блоков - расположение и размер блоков конструкции позволяет упростить их обслуживание, а пространство между блоками использовать в качестве подсобных помещений для хранения запасных частей и обслуживающего оборудования.

 Быстрота и легкость монтажа из унифицированных модулей заводского изготовления, транспортабельность. Не требуется привлечение тяжелой строительной техники. Конструкция собирается практически вручную.

 Задачей КОСВ является повышение эффективности очистки сточных вод при обеспечении малогабаритности, мобильности и универсальности установки. Срок эксплуатации не менее 25 лет.

Экологическая безопасность.Решение экологической проблемы загрязнения окружающей среды сточными водами путем применения сертифицированного оборудования, производимого по запатентованной технологии. Установка КОСВ копирует существующий в природе способ естественной самооочистки, не использует химреактивы, работает в автоматическом режиме, занимает небольшие площади, адаптирована для эксплуатации в условиях холодного и умеренного климата, поставляется в виде готовых к сборке узлов и агрегатов. Применяемый метод очистки не требует больших затрат.

Энергопотребление   8,3 кВт в сутки.

Ресурсосбережение

- сокращение длины коммуникаций;

- снижение теплопотерь сооружений в зимний период. Конструкция является закрытой, что обеспечивает сохранение надлежащей температуры воды.

Новые потребительские свойства продукции

КОСВ:
- компактен;
- не использует химические реактивы;
- копирует существующий в природе способ естественной самоочистки;
- работает в автоматическом режиме;
- вынос активного ила исключен;
- оснащен системой обеззараживания;
- качество очистки сточной воды до нормативов сброса в водоемы рыбохо-зяйственного назначения (эффективность очистки 98- 99, 83%);
- не загрязняет воздушную среду.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам.

Стадия и уровень разработки

В настоящее время выполнены научно-исследовательские и опытно-конструкторские работы, изготовлен опытный образец, имеется эксперимен-тальная технологическая линия (установка), уже освоено серийное производст-во, налажены продажи.
НИПИЭП имеет в собственности производственные площади 32 тыс. м2; бизнес-инкубатор с производственными площадями 7 тыс. м2; владеет кон-трольным пакетом акций Соль-Илецкого машиностроительного завода, с 1996 года ориентированного на мелкосерийное производство технологического обо-рудования экологического назначения.
В настоящий момент необходимы инвестиции для проведения маркетинговых исследований и продвижения продукции на рынке в сумме 50 млн. рублей.

Предлагаемые инвестиции

50 млн. руб.

Рынки сбыта

Комплекс очистки сточных вод предназначен для очистки сточных вод городов и поселков, больниц, профилакториев, баз отдыха, коттеджных, вахтовых поселков, кожзаводов, мясокомбинатов, животноводческих ферм, автомоек, СТО, локомотивных и вагонных депо, нефтеперерабатывающих, рыбопере-рабатывающих и других промышленных предприятий, ливневых стоков, в том числе нефтесодержащих.
Существуют пять основных секторов сбыта на рынке очистных со-оружений:
- муниципальные образования и населенные пункты;
- жилые здания, курортные и оздоровительные учреждения;
- промышленные предприятия;
- станции обслуживания транспорта;
- нефтеперерабатывающая отрасль.
Спрос на очистные сооружения зависит от следующих факторов:
- несоответствие состава исходных стоков требованиям СанПиНа;
- неудовлетворительная работа действующих очистных сооружений;
- износ очистных сооружений, потребность в их реконструкции или заме-не;
- потребность предприятия в оборотном водоснабжении.

Возможность и эффективность импортозамещения

Предлагаемая в проекте технология и оборудование для ее реализации не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

10
