ИННОВАЦИИ БИЗНЕСУ

Наименование инновационного проекта

Технология проведения оздоровительных процедур.

Рекомендуемая область пременения

Изобретение относится к области физиотерапии и может найти применение при проведении лечебных, профилактических и оздоровительных ванн, в частности ванн с использованием водного пантового раствора в больницах, на курортах и саноториях.

Назначение, цели и задачи проекта

Основное назначение проекта - создание оборудования для проведения лечебных, профилактических и оздоровительных процедур с использованием водного пантового раствора.

Создание такого оборудования позволяет повысить производительность на 30-35%, эффективность лечения, сократить сроки подготовки лечебного раствора в 1,5 раза.

Принцип работы оборудования заключается в приготовлении водного пантового раствора в емкости нагреваемой в водяной рубашкой, что значительно сокращает сроки подготовки пантового раствора. Готовый раствор, при этом, в мелкодисперсном состоянии подается в ванну, окутывая пациента лечебным раствором нагретом до t = 42,8 (± 2^?С). Нагрев, подачу раствора и поддержание температуры в ванне осуществляется в автоматическом режиме.

Кроме того, оборудование позволяет осуществлять ингаляции различных лекарственных препаратов.

Оборудование защищено заявкой на изобретение № 2005114031/14(016119) от 06.05.2005г. и не имеет аналогов в России и за рубежом.

Изготовлен и поставлен в г. Москву для МЧС опытный образец оборудования. Необходимо провести комплекс научно-исследовательских и экспериментальных работ по оптимизации схемы и процесса приготовления пантового раствора и его применения, разработать оборудование реализующего идеи и конструкторские решения по вышеуказанной заявке на изобретение.

Способ защиты интеллектуальной собственности выбран был заявителем по имеющимся на тот момент у заявителя сведения о способах защиты НИОКР, а именно.

1. Заявка на изобретение № 2005114031/14(016119) от 06.05.2005г. Патентообладателем  является ОАО «АНИТИМ» (Алтайский научно-исследовательский институт технологии машиностроения) и не возражает использовать данную заявку на изобретение в данном проекте.

Краткое описание заменяемого процесса или решаемой проблемы

Рынок оборудования для проведения оздоровительных процедур формируется из потребностей лечебных и профилактических учреждений здравоохранения и расположен во всех федеральных округах Российской Федерации.

Растворы пантов широко применяются в лечебной практике. Они оказывают на организм человека благотворное влияние и приводят к излечению многих заболеваний. Кроме того, данные растворы оказывают укрепляющее воздействие на организм человека.

Предлагаемое оборудование (устройство) для проведения оздоровительных процедур позволяет как уже говорилось выше, повысить производительность на 30-35%, сокращает сроки подготовки лечебного раствора в 1,5 раза. Кроме того, возрастает эффективность лечения.

Потребность рынка в настоящее время превышает 4,5 тыс. единиц оборудования в год.

Известно устройство для проведения ванн, содержащее две емкости, вставленные одна в другую с зазором, при этом зазор заполнен жидкостью и в нем установлен источник тепла, причем емкости герметизированы крышкой и соединены трубопроводом с ванной (патент РФ №2106850, А61Н33/00 от 17.03.1997г., опубликованный 20.03.1998г.).

Данное устройство позволяет проводить лечебные ванны, но сложно по конструкции, в нем длительный период подготовки лечебного раствора, то есть низка производительность.

Известно устройство для проведения физиопроцедур, содержащее герметичные емкости для реагента и теплоноситель, вставленные одна в другую с зазором, заполненным теплоносителем в виде жидкости, источник тепла, расположенный в зазоре, датчик контроля реагента в емкости, компрессор соединенный с емкостью для реагента и ванну, соединенную посредством трубопровода с емкостью для реагента. (патент РФ № 2195914, А61Н33/00, А61Н33/06, от 29.06.2001г., опубликованный 10.01.2003г. - прототип).

Данное устройство позволяет проводить физиопроцедуры, но сложно по конструкции, в нем длительный период подготовки лечебного раствора, то есть низка производительность и эффективность.

Задачей изобретения является повышение производительности и эффективности, упрощении конструкции и сокращения сроков подготовки лечебного раствора – экстракта.

Поставленная задача решается устройством для проведения оздоровительных процедур, содержащим герметичные емкости для реагента для теплоносителя, вставленные одна в другую с зазором, заполненным теплоносителем в виде жидкости, источник тепла, расположенный в зазоре, датчик контроля реагента в емкости, компрессор, соединенный с емкостью для реагента и ванну, соединенную посредством трубопровода с емкостью для реагента, по изобретению оно снабжено змеевиком, соединенным с компрессором и емкостью для реагента, перфорированным контейнером для экстрагируемого материала, подвешенным на крюк внутри емкости для реагента, сеткой для осуществления барбатажа реагента, установленной в нижней части емкости для реагента, аэратором, размещенном на трубопроводе, датчиком контроля температур, теплоносителя и реагента в ванне и перфорированной трубой, расположенной в ванне.

Краткое описание предлагаемого технологического процесса

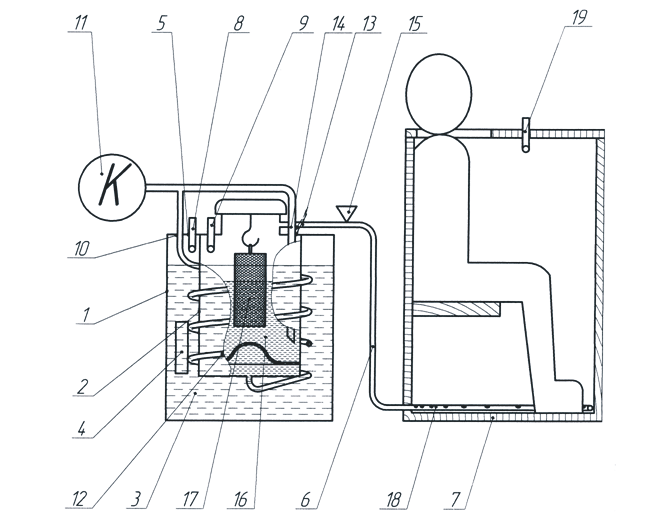

Изобретение поясняется чертежом, где на фиг.1 изображенсхематический чертеж устройства.

Способ проведения ванн и устрройство для его осуществления.

Фиг. 1.

          Устройство для проведения оздоровительных процедур состоит из емкостей 1 и 2, вставленных одна в другую с зазором 3, в которую залита жидкость (вода). В зазоре 3 установлен источник тепла (ТЭН) 4. Емкости 1 и 2 герметизированы крышкой 5, причем емкость 1 теплоизолирована, а емкость 2 соединена трубопроводом 6 с ванной 7. В крышке 5 выполнены отверстия: для установки датчика 8 контроля температуры теплоносителя и реагента 9. Кроме того, в крышке выполнено отверстие 1 для соединения компрессора 11 с емкостью 2, через змеевик12 и отверстие 13 для соединения компрессора 11 с трубкой 14,  помещенной в ёмкость 2, при этом на трубопроводе 6 за­креплён аэратор 15.

В нижней части ёмкости 2 установлена сетка 16 для осуществления барботажа реагента и контейнер 17 для размещения в нём экстрагируемого материала (например, пантов). В ванне 7 установлена по периметру её пер­форированная труба 18 и датчик 19 контроля температуры реагента в ванне 7.

Устройство для проведения оздоровительных процедур работает следующим образом. В зазор 3 между ёмкостями 1 и 2 заливается жидкость (вода). Для поддержания постоянно­го уровня жидкости зазор 3 соединён, например, с ёмкостью расширителя (на чертеже не показан). Емкости 1 и 2 герметизированы крышкой 5, причём ём­кость 1 теплоизолирована. Жидкость, размещённая в зазоре 3 источником те­пла 4 нагревается, и нагревает при этом воздух, поступающий от компрессо­ра 11 через отверстие 10 к змеевику 12. Нагретый воздух через отверстие (на чертеже не показано) для подачи нагретого реагента и трубопровод 6 посту­пает в ванну 7 через перфорированную трубу 18 размещенную по периметру ванны и нагревает её. Температура жидкости в зазоре 3, а значит, и нагрев ёмкости 2, контролируется датчиком 8 контроля температуры теплоносителя, размещённом в ёмкости 1. После прогрева ёмкости 2 крышка (на чертеже не показана) снимается и мелко измельчённые панты (до величины 2-7 м) по­мещаются в перфорированный контейнер 17, который подвешивается на крюк (на чертеже не показан) в ёмкости 2. Количество пантов составляет 25-40 гр.

В ёмкость 2 заливается вода, объём которой пропорционален массе пантов (на одного пациента масса пантов 2-4 гр.). Вода в ёмкости 2 за счёт водяной рубашки нагревается до температуры 96-98 °С. Температура контро­лируется датчиком 9, размещенным в ёмкости 2.

В ёмкости 2 за счёт подачи воздуха от компрессора 11 через отверстие 10 к змеевику 12, создаётся избыточное давление, при этом воздух и сетка 16 приводят к барботажу воды (в дальнейшем приготовляемого раствора экстракта). Распылённая до молекулярного состояния вода в виде тумана окуты­вает подвешенный контейнер 17 с пантами и переводит легкорастворимые биологически активные вещества пантов в раствор-экстракт. Такой процесс в ёмкости 2 продолжается в течение 2-10 минут в зависимости от массы пан­тов, после чего кран (на чертеже не показан) для подачи нагретого раствора экстракта открывается и мелкодисперсный лечебный экстракт по трубопро­воду 6 и через отверстие 18 трубы 10- поступает в ванну 7, окутывая пациен­та. При этом температура в ванне 7 контролируется датчиком 19 и поддер­живается на уровне 42,8 °С (±2 °С) автоматически подачей воздуха от компрессора 11 через отверстие 10 и змеевик 12 и через отверстие 13 к трубке 14, размещенной в ёмкости 2 и далее через отверстие (на чертеже не показано) в трубопровод 6 и перфорированную трубу 18 ванны 7.

При приготовлении аэрозольных ванн воздух от компрессора 11 через отверстие 10 поступает в змеевик 12 и ёмкость 2, где нагревается и через ём­кость 2 и отверстие (на чертеже не показано) поступает в трубопровод 6,  эжектируя лечебные аэрозоли из аэратора 15 в трубопровод 6 и поступает в ванну 7 в виде аэрозоля, осуществляя оздоровительное насыщение организма пациента, находящегося в ванне 7.

Таким образом, предложенное устройство для проведения оздорови­тельных

процедур позволяет повысить производительность и эффективность,

упрощает конструкцию, сокращает сроки подготовки лечебного раствора-экстракта.

Технико-экономическое обоснование применения инновационной технологии

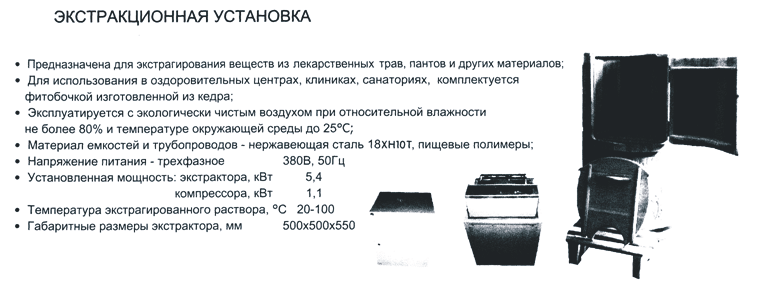

В ОАО АНИТИМ для осуществления технологии проведения оздоровительных процедур разработана опытная партия оборудования (устройство) для проведения оздоровительных процедур (фиг. 2). Оборудование поставлено в г. Москву (МЧС) и успешно работает.

                                                                                            Фиг.2.

Технология и оборудование ОАО АНИТИМ не уступает лучшим зарубежным и отечественным образцам. По производительности на 30-35% превосходит действующие аналоги, по срокам подготовки лечебного раствора в 1,5 раза превышает эти аналоги.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Повышение производительности.

Реализация разработки позволит повысить производительность на 30-35%.

Экономия времени.

Разработка позволяет в 1,5 раза сократить время на подготовку лечебного раствора.

Возрастает эффективность лечения.

Новые потребительские свойства продукции

Возможность использовать оборудование для приготовления и использования различных лекарственных препаратов в качестве ингаляторов

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам.

Стадия и уровень разработки

Изготовлена опытная партия оборудования. Необходимо провести комплекс научно – исследовательских, экспериментальных работ по оптимизации схемы устройства и процесса оздоровительных процедур, разработать конструкцию устройства реализующего разработанный процесс оздоровительных процедур идею и конструкторское решение по заявке на изобретения.

Предлагаемые инвестиции

3 млн. руб.

Рынки сбыта

Интеллектуальная собственность (технология, устройство), 2 млн. руб., лечебные и профилактические учреждения здравоохранения.

Возможность и эффективность импортозамещения

Устройство для проведения оздоровительных процедур защищена заявкой на изобретение, и не имеет аналогов в России и за рубежом.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

18

Дата поступления материала

10.05.2007
