ИННОВАЦИИ БИЗНЕСУ

Наименование инновационного проекта

"Организация серийного производства шкафных газорегуляторных комбинированных установок среднего давления (ШБГУ-400-3, ШГК-100-3, ШБДГ-400-3, ШБГУ-403К, ШГК-100-3К, ШБДГ-400-3К)".

Рекомендуемая область пременения

Системы газоснабжения жилищно-коммунальных организаций, промышленных объек-тов, частных потребителей газа всех регионов Российской Федерации.

Назначение, цели и задачи проекта

Инвестируемые средства будут направлены на создание серийного производства уже отработанной конструкции, которая в настоящее время выпускается малыми количествами

Краткое описание заменяемого процесса или решаемой проблемы

Традиционные газорегуляторные установки собираются из отдельных узлов, в отличие от предлагаемой ОАО "КЗТМ" моноблочной конструкции шкафной газорегуляторной установки.

Исследования ряда институтов показали, что используя предлагаемые газорегуляторные установки, достигается экономия за счет исключения затрат на строительство капитальных ГРП и замену труб большого диаметра на трубы малого диаметра вследствие перехода с низкого давления на среднее и высокое.

Краткое описание предлагаемого технологического процесса

Установка представляет собой металлический шкаф, который включает в себя регулятор давления газа (РДЗ), предохранительный сбросной клапан (ПСК), предохранительный запорный клапан (ПЗК), систему трубопроводов входа и выхода с запорными кранами, манометр для замера давления входа, фильтр тонкой очистки, сигнализатор максимального перепада на фильтр, продувочную, сбросную и байпасную линии и штуцер на выходном  трубопроводе для подключения приборов для замера выходного давления газа.

В рамках программы совершенствования систем газоснабжения в ОАО "КЗТМ" внедрен в серийное производство ряд шкафных (необслуживаемых) газорегуляторных установок, используемых для газификации бытовых и промышленных объектов. При разработке и изготовлении регуляторов учтён богатый опыт НПП "ЭГА" в создании сложных систем регулирования и топливопитания газотурбинных двигателей для авиации, станций газоперекачки, энергетических установок. Максимально использованы новейшие конструктивные и технологические решения, применены современные материалы.

Идеология конструкции и эксплуатации установок построена на отсутствии необходимости пуско-наладочных работ (наладка производится у изготовителя под требования Заказчика) и на принципах минимального объема их технического обслуживания.

При использовании индивидуальных схем газоснабжения конкретных потребителей наличие отдельных шкафных газорегуляторных пунктов позволяет выполнить отключение подачи газа для отдельного конкретного объекта, а также исключает несанкционированный пуск газа (за счёт возможной блокировки регулятора).

При необходимости безотказная работа газорегуляторного оборудования в зимних условиях может обеспечиваться газовым инфракрасным обогревателем ОГИ-300. Обогреватель использует газ от линии низкого давления и имеет предохранительный электромагнитный кран. ОГИ-300 устанавливается внутри шкафной установки непосредственно на обогреваемый элемент конструкции.

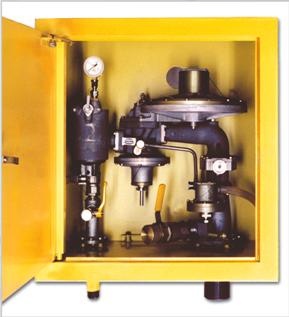

Рис. 1. ШБГУ- 40-3(К).

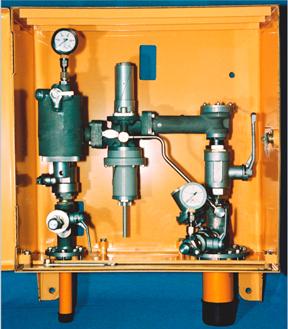

Рис. 2. ШБДГ- 400-3 с газовым инфракрасным обогревателем.

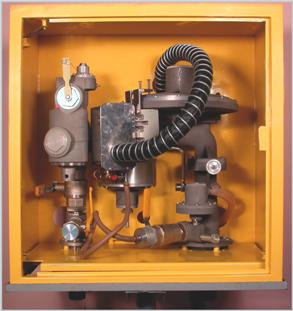

Рис. 3. ШБДГ- 400-3(К).

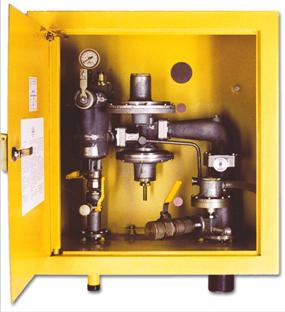

Рис. 4. ШГК-100-3(К).

Таблица. Параметры некоторых газорегуляторных установок.

Технико-экономическое обоснование применения инновационной технологии

Экономическая эффективность использования указанных газорегуляторных установок обусловлена минимальными затратами на  строительно-монтажные работы и материалы:

· комнатная шкафная установка  монтируется непосредственно в  котельной или на стену здания, в котором располагается газовое оборудование потребителя, или на отдельную опору;

· комбинирование линий среднего и низкого давления с использованием нескольких указанных установок позволяет значительную часть газопроводов вести трубами диаметров меньших, чем в схеме с одним газораспределительным пунктом большой производительности;

· небольшие диаметры руководящих газопроводов дают возможность применять длинномерные трубы, которые ускоряют монтажные работы, снижают их стоимость, и более надежны из-за минимального количества сварных соединений.

Неоспоримым преимуществом данного проекта является то, что имеются готовые помещения со всей необходимой инфраструктурой для установки оборудования, что будет способствовать быстрой окупаемости вложенных средств с соответствующими поступлениями в федеральный и республиканский бюджет в виде налогов и возврата кредитных средств и процентов за использование.

План денежных поступлений и выплат показывает, что проект реализуем, так как показатель денежного потока является положительным.

Точка безубыточности производимых продуктов перекрывается запланированными объемами производства.

Расчеты показывают высокую бюджетную эффективность – предполагаемый доход государства с учетом рисков составит 17141, 2 тыс. руб.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Производство. Собственная производственная база для освоения серийного производства шкафных газорегуляторных установок имеется.

Технология. Технология производства на предприятии шкафных газорегуляторных установок отработана.

Природосбережение. Экономия газовых ресурсов за счет эффективного регулирования шкафными газорегуляторными установками подачи газа конечным потребителям.

Энергосбережение. При использовании индивидуальных схем газоснабжения конкретных потребителей, наличие которых шкафных газорегуляторных пунктов позволяет выполнить отключение подачи газа для отдельного конкретного объекта, а также исключает не санкционированный пуск газа (за счет возможностей блокировки регулятора).

Трудосбережение. Применение предлагаемых шкафных газорегуляторных установок значительно снижает затраты ручного труда соответствующих предприятий и служб, как при их монтаже, так и при их эксплуатации.

Новые потребительские свойства продукции

Применение установок в сетях среднего и высокого давления дают возможность полу-чения рабочего давления и у потребителя в диапазоне от 100 до 2500 мм вод. ст. Парамет-рический ряд величин пропускной способности установок для сетей среднего давления (0,3 МПа) составляют следующие значения: 40, 100, 400м3/ч.
Предусматривается производить специальные установки с индексом «К» (котельное исполнение), предназначенные для подачи газа в котельные и промышленные объекты. Ос-нащенные автоматизированными системами управления процессом горения и характери-зующиеся резкими колебаниями потребляемого количества газа. Использование на таких объектах отечественных регуляторов других производителей не обеспечивает устойчивую работу такого газового оборудования у потребителя. Специальная конструкция регулятора давления и предохранительно-запорных устройств на выпускаемых нами установках, обес-печивает бесперебойную подачу газа к оборудованию такого типа.
При необходимости безотказной работы газорегуляторного оборудования в зимних ус-ловиях может обеспечивать газовым инфракрасным обогревателем ОГИ-300, обогреватель использует газ от линий низкого давления, имеет предохранительный электромагнитный кран. ОГИ-300 устанавливается внутри шкафной установки непосредственно на обогрева-тельный элемент конструкции. Такой обогреватель обеспечивает положительные температу-ры ответственных узлов оборудования и использует минимальные количества газа (не более 50 л/час) для своей работы.

Качественные характеристики, предъявляемые к сырью и материалам

Поставляемые сырье и материалы соответствует государственным стандартам.

Стадия и уровень разработки

Разработан бизнес-план. Данное оборудование прошел этап экспериментального освое-ния и отработку технологии на предприятиях ОАО "Научно-производственное предприятие "Электронно-гидравлическая автоматика" (ОАО "НПП "ЭГА") и ОАО "Каспийский завод точной механики" (ОАО "КЗТМ").
Трудности в освоении технологии отсутствует, так как предприятие разработчик спе-циализирован на производстве подобной продукции. Освоение комплекса в производствен-ных условиях заказчика, и при необходимости и сервисные работы в ходе эксплуатации вы-полняются специалистами предприятия разработчика.

Предлагаемые инвестиции

70 млн. руб.

Рынки сбыта

Продукция будет реализовываться по всему в Южном федеральном округе России и способна охватить все области деятельности, связанные с необходимостью нагрева воды.

Возможность и эффективность импортозамещения

Поскольку подобная продукция на территории России не производится, то она практи-чески полностью является импортозамещающей. При этом ценовая политика при соблюде-нии требований по качеству позволит российским потребителям приобретать газорегулятор-ные установки производства ОАО "КЗТМ".

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

33

Дата поступления материала

08.10.2007
