ИННОВАЦИИ БИЗНЕСУ

Наименование инновационного проекта

Всепогодные системы видения.

Рекомендуемая область пременения

Применяется в робототехнике и автоматизации, электронике и микроэлектронике, микропроцессорная техника, контроллеры, автомобильный и водный транспорт, кораблестроение.

Назначение, цели и задачи проекта

Данная разработка предназначена для обнаружения, наблюдения объектов и навигации в условиях ограниченной видимости обусловленной метеоусловиями (осадки, туман), запыленностью или задымленностью атмосферы или помещений и других замкнутых пространств. Целью разработки является – просмотр пространства с одновременным определением расстояния до объектов, когда применение обычных оптических, радиолокационных средств невозможно или малоэффективно.

Краткое описание заменяемого процесса или решаемой проблемы

Применение систем ночного видения, или визуальный обзор пространства при использовании таких источников подсветки как фонари, фары, прожектора – неэффективны или бесполезны;

Приборы ночного видения, источники подсвета, радиолокационные средства – либо малоэффективны, либо бесполезны при ориентации в пространстве и его обзоре в условиях чрезвычайных ситуаций при повышенной задымленности, запыленности, мощных выбросов пара. Кроме того, существующие системы видения не позволяют визуализировать объекты, экранируемые средой и определять расстояния до них.

У пассивных или активных систем ночного видения дальность действия значительно меньше.

Краткое описание предлагаемого технологического процесса

Системы разработаны специалистами ИОА СО РАН, ТУСУР, НИИАМ (г. Томск) и НПО «Развитие» (г.Новосибирск). Головной разработчик – ИОА.

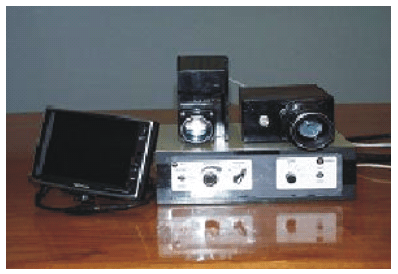

Рисунок 2.

Системы состоят из источника импульсной подсветки в инфракрасной или видимой области спектра, приемного объектива, оптико-электронного преобразователя со стробированием, высокочувствительной телекамеры, видеоконтрольного устройства (Рис.2). Для повышения качества изображения может использоваться спецпроцессор. Дальность действия от 200 до 2000 м., источники подсвета объектов – полупроводниковый лазер, лазер на парах меди. Вес – от 6 до 40 кг, потребляемая мощность – от 40 до 110 Вт, рабочее напряжение 12 В (постоянный ток), 220 В (переменный ток).

Технико-экономическое обоснование применения инновационной технологии

Основные преимущества данного проекта: предлагаемые системы работают в сложных метеоусловиях, позволяют визуализировать объекты, дают возможность одновременно наблюдать и определять расстояние до них; значительно превосходит дальность действия; дают возможность оперативно определять расстояние до наблюдаемых объектов.

Потребность в подобных системах объективна, подтверждается как при опытной эксплуатации разработанных систем, так и литературными данными.

По результатам испытаний было выяснено, наибольшая эффективность систем реализуется в ночных условиях при отсутствии источников подсвета (фары, прожектора, фонари) неэффективно из-за отражения света от среды и возникновения светового экрана между объектами и наблюдателем.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Предлагаемые системы отвечают всем требованиям экологической безопасности.

Основные технико-экономические показатели: безопасность, надежность, экономичность, эффективность. Прямой экономический эффект от применения этих систем только на речном транспорте Сибири оценивается в 53 – 93 млн. руб. Выход на рынок этих систем потребует создания не только их производства, но и предприятий по их обслуживанию, ремонту, обучению персонала, эксплуатирующего их.

Новые потребительские свойства продукции

Основные преимущества для потребителей:
1.возможность осуществлять безопасное движение на автомобильном, речном транспорте в условиях, когда без этих средств движение или невозможно или связано с высокой вероятностью возникновения аварийных ситуаций;
2.Возможность эффективно осуществлять охрану объектов, когда обычные способы наблюдения (применение систем ночного видения, или визуальный обзор пространства при использовании таких источников подсветки как фонари, фары, прожектора) неэффективны или бесполезны;
3.Ориентация в пространстве и его обзор в условиях чрезвычайных ситуаций при повышенной задымленности, запыленности, мощных выбросов пара, когда другие средства (приборы ночного видения, источники подсвета, радиолокационные средства) либо малоэффективны, либо бесполезны. Кроме того, активные стробируемые системы видения не только позволяют визуализировать объекты, экранируемы средой, но и определяют расстояния до них.

Качественные характеристики, предъявляемые к сырью и материалам

Созданы и прошли лабораторные и полевые испытания два образца систем – для автомобильного и речного транспорта.
Материал соответствует требованиям государственных стандартов РФ.

Стадия и уровень разработки

Макет

Предлагаемые инвестиции

11 млн. руб.
Общая стоимость систем – 11 млн.руб.
Форма инвестиций – финансы или финансы и комплектующие, материалы и изделия. Срок начала производства через 12-14 месяцев с начала инвестиций в промышленный образец и его опытную эксплуатацию.
Срок окупаемости инвестиций – не более 36 месяцев.
Назначение инвестиций – приобретение комплектующих, материалов и изделий, оплата труда разработчиков, создание рабочих мест для производства.

Рынки сбыта

Объем платежного спроса – не менее 53 – 93 млн. руб. География рынка сбыта – пароходства России, стран ближнего зарубежья.
Потребность в подобных системах объективна, подтверждается как при опытной эксплуатации разработанных систем, так и литературными данными. Разработка подобных систем интенсивно ведется во всех развитых странах мира. Известны действующие образцы этой наукоемкой техники, созданной для применения в вооруженных силах различных стран. Рынок гражданского применения пока не занят.
Выход на рынок этих систем потребует создания не только их производства, но и предприятий по их обслуживанию, ремонту, обучению персонала, эксплуатирующего их.

Возможность и эффективность импортозамещения

За границей занимаются такими системами в США, Канаде, Дании, Австрии. Но о них известно очень мало. Иногда попадается реклама, откуда можно узнать, сколько стоит установка и на каком расстоянии работает. Из этой информации следует, что системы, позволяющие видеть на расстоянии 200-300 метров, стоят 2,6 млн. руб. и более. Большинство аналогичных установок громоздкие, весом до сотни килограммов. Подобные системы в Штатах есть, но они либо закрыты, либо не запущены в производство. Даже если наша технология ниже, то элементная база значительно дешевле. В России подобная система обойдется 0,5 млн. руб., то есть в четыре – пять раз дешевле аналогичных, а по весу автомобильный вариант не превысит шести килограммов. А если объединить усилия с другими предприятиями, то и технологию можно поднять до мирового уровня. Известны действующие образцы этой наукоемкой техники, созданной для применения в вооруженных силах различных стран. Рынок гражданского применения пока не занят.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

36

Дата поступления материала

22.02.2007
