Наименование инновационного проекта

Автоматическая магнитная установка по очистке воздушных потоков от ферромагнитных аэрозолей и пыли в вентсистемах производственных цехов промышленных предприятий.

Рекомендуемая область пременения

Машиностроение, металлургическая промышленность.

Назначение, цели и задачи проекта

Основное назначение проекта - разработка современных высокоэффективных и экологических технологий, поиск методов очистки окружающей воздушной и водной среды.

Целью проекта является удовлетворение потребностей населения промышленных городов РФ в экологически чистой окружающей среде. Основной задачей проект ставит перед собой создание высокоэффективных, недорогих технических средств, которые обеспечили бы очистку окружающей воздушной и водной среды до уровня ПДК и ниже.

Краткое описание заменяемого процесса или решаемой проблемы

В настоящее время в производственных цехах промышленных производств, при очистке воздуха от ферромагнитной пыли широко применяются инерционные пылеуловители, в том числе пылеосадительные камеры (ПОК) и циклоны (сухие и орашаемые). Эффективность сухих циклонов типа СИОТ - 60-70%. Фракция пыли меньше 26 мкм сухими циклонами фактически не улавливаются. Применение мокрых пылеуловителей при наличии в пыли железа ведет к расходу воды от 0,72 -1,1 м³/час. За камерой устанавливаются два последовательных отстойника - уловителя для сбора шлама. Эффективность очистки выбросов в атмосферу не превышает 75%

Затраты по эксплуатации пылеосадительной камеры связаны с расходом электроэнергии, воды, необходимостью еженедельной чистки внутреннего объема камеры в результате цементации металлической пыли в связи с присутствием воды и кислорода воздуха. Это приводит к созданию системы гидрошламозолоудаления с очисткой промстоков. Кроме того, уловленная пыль под воздействием воды подвергается коррозии, вторично не используется.

Краткое описание предлагаемого технологического процесса

Принцип действия автоматической магнитной установки по очистке газовых потоков от ферромагнитных аэрозолей, металлической пыли, сварочных аэрозолей (далее Установка), которые содержатся в газовых потоках вытяжных систем металлургических, машиностроительных и иных производств, основан на использовании сильного магнитного поля, которое, находясь в воздушном потоке, собирает на плите ферромагнитные аэрозоли и металлическую пыль. Регенерация проста, производится при отключении воздушного потока. Отведенные от корпуса магнитные плиты разрывают магнитносиловые линии между ними и собранной пылью. Собранный материал под собственным весом ссыпается из Установки в подготовленную тару и транспортируется.

Установка имеет небольшой вес и габариты (1720*900*2680; вес=300кг.), проста в эксплуатации, не требует дополнительных энергозатрат и обеспечивает высокую эффективность (91:98%) очистки воздуха рабочей зоны от ферромагнитных аэрозолей и пыли до уровня ПДК и ниже.

Технико-экономическое обоснование применения инновационной технологии

Разработка и внедрение новой Установки позволяет исключить выброс в атмосферу, загрязненного воздуха из рабочей зоны цехов промышленных предприятий, позволяет экономить тепло и средства, направляемые на восстановление экологического ущерба от деятельности предприятий; возвратить в хозяйственный оборот сотни тонн металла, выбрасываемого в атмосферу и водоемы; обеспечить экологически чистое производство. При "сухой" очистке газовых потоков собранный материал легко компактируется, что позволяет его вторичное использование. Отпадает необходимость в затратах на устройство и обслуживание гидрошламозолоудаление, которое имеет место при "мокрой" очистке.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Высокая производительность - обеспечивает эффективную очистку при прохождении через установку воздушной массы равной 15 000 : 20 000 м3/час при температуре 110 °С : 120 °С.

Энергосбережение. Установка работает на постоянных магнитах, срок действия которых равен 15 лет.

Экологическая безопасность.

Магнитосиловые линии от блоков магнитов составляют замкнутый

контур. Какого-либо отрицательного воздействия на работающих и

окружающую среду не оказывает.

Монтируется в существующие вентсистемы. Работает постоянно. Не

оказывает аэродинамического сопротивления воздушному потоку.

Работает в автоматическом режиме, не требует организации рабочего

места.

Эффективность 91: 98%, вылавливает аэрозоли размером до 5,5 мкм.

Собранный материал легко компактируется, что позволяет его вторичное

использование.

Новые потребительские свойства продукции

Установка имеет небольшой вес и габариты :-1720*900*2680(мм)
-вес 300 кг.
Легко встраивается в существующие на заводах вентсистемы. Компактна.

Качественные характеристики, предъявляемые к сырью и материалам

Основные виды сырья и материалы, из которых изготовлена Установка, имеют ГОСТы. Продукция соответствует государственным стандартам.

Стадия и уровень разработки

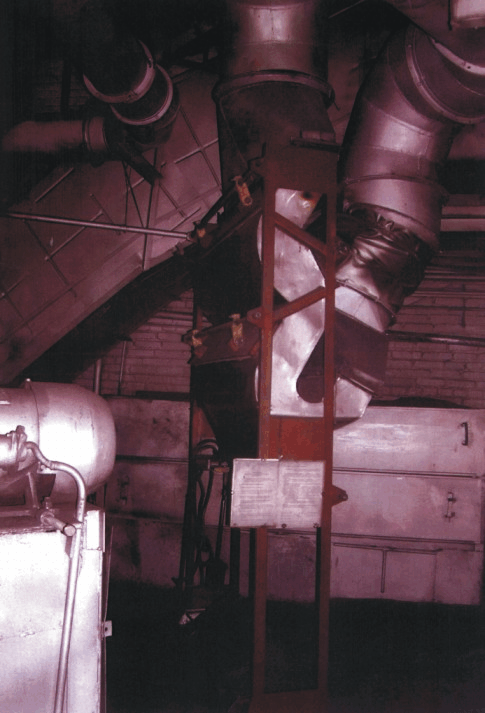

Фирмой в 2000 годах изготовлено и внедрено более 20 Установок в цехах ОАО "АЗ"Урал" г. Миасс, ОАО ТАЗ" г. Нижний Новгород, ОАО "ВАЗ" г. Тольятти. Были испытаны в различных режимах работы. Показали высокую эффективность, надежность, экономичность. Срок окупаемости Установки составляет 1,7 года.

Предлагаемые инвестиции

50 млн. руб.

Рынки сбыта

Все промышленные предприятия России, загрязняющие атмосферу ферромагнитными выбросами.

Возможность и эффективность импортозамещения

Предлагаемая Установка не имеет аналогов на мировом рынке.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

24

Дата поступления материала

23.11.2006
