Наименование инновационного проекта

«Способ предотвращения выхода из строя сосудов при замерзании в них воды».

Рекомендуемая область пременения

- Водо-теплоснабжение;
- канализация;
- транспортировка замерзающих жидкостей и их хранение при низких температурах окружающей среды, например, зимой.

Назначение, цели и задачи проекта

Сохранение в целом не разрушенном состоянии емкостей, трубопроводов и сосудов при замерзании, например, в них воды, которые после принудительного или естественного оттаивания восстанавливает свои прежние функции.

Краткое описание заменяемого процесса или решаемой проблемы

Известен народный способ предотвращения емкостей от разрыва при замерзании в них воды путем погружения в них древесины (полена, досок и т.п.) посредством привязывания к ним тяжелых предметов (кирпича, железного предмета и т.п.). При этом расширяющаяся вода при замерзании давит на древесину, сохраняя стенки емкости целыми.

Недостатком этого способа является то, что подобное погружение древесины не осуществимо, например, в трубопроводах водоснабжения, теплоснабжения и канализации, бойлерах, титанах, аккумуляторах тепла и т.п.

Краткое описание предлагаемого технологического процесса

Изобретение предназначено для транспортировки и хранения в трубопроводах и емкостях замерзающих жидкостей при низких температурах окружающей среды. Технический результат – обеспечение сохранности сосудов при транспортировке и хранении в них расширяющихся при замерзании жидкостей. Способ предотвращения выхода из строя сосудов при замерзании в них воды содержит емкости или трубопроводы с замерзающей при низких температурах водой с погруженными компенсаторами с расчетными путем определенным объемом из сжимающихся от давления при замерзании в сосуде воды материалов, в котором в сосудах утапливают компенсаторы из не впитывающих воду и сжимающихся от ее давления пластических материалов.

Изобретение относится к области транспортировки и хранения соответственно в трубопроводах и емкостях замерзающих жидкостей при низких температурах окружающей среды, например, зимой.

Цель настоящего изобретения обеспечить сохранность сосудов (трубопроводов, емкостей и т.д.) при транспортировке и хранении в них любых расширяющихся при замерзании жидкостей.

Эта цель достигается погружением в существующие сосуды (емкости и трубопроводы) компенсаторов (фрагментов, мячей и т.п.) из не впитывающих воду пластмассовых материалов, сжимающихся под давлением при ее замерзании, а предназначенные для этих целей новые емкости и трубы в перспективе покрываются изнутри подобными расчетной толщены пластмассовыми материалами, что позволит им избавиться от оседающих на их стенках осадков, шлама и накипи из-за колебания температуры.

Для достижения этой цели в емкостях с холодной водой погружаются компрессоры или воздушные шарики из не впитывающих воду пластмассовых материалов, сжимающихся под давлением при ее замерзании. В трубопроводах для холодной воды и канализации располагаются компенсаторы или гирлянды из воздушных шариков, связанных между собой шнуром и изготовленных из не впитывающих воду пластмассовых материалов, сжимающихся под давлением при ее замерзании, а концы шнура вблизи задвижек закрепляются к приваренным сваркой внутри труб хомутикам. В емкостях для горячей воды и трубопроводах отопления располагают компенсаторы, изготовленные из не впитывающих воду пластмассовых материалов, сжимающихся под давлением при ее замерзании, концы которых у задвижек закрепляются хомутиками, приваренными сваркой внутри труб. Новые емкости и трубы, изготовляемые для хранения в них и транспортировки по ним замерзающих при низких температурах жидкостей, в производственных условиях изнутри покрываются не впитывающими эти жидкости пластмассовыми материалами, сжимающимися под давлением при ее замерзании.

Настоящее изобретение поясняется фиг 1, 2, 3 и 4.

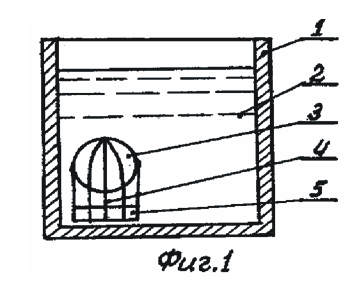

Согласно фиг.1 в емкости -1 для воды -2 утоплен воздушный шарик (мячик) -3 с корзиной - 4, в которой расположен груз - 5 (кирпич) для предотвращения всплытия мяча, т.к. без этого он не выполнит возложенные на него функции по защите емкости от разрыва при замерзании в ней воды

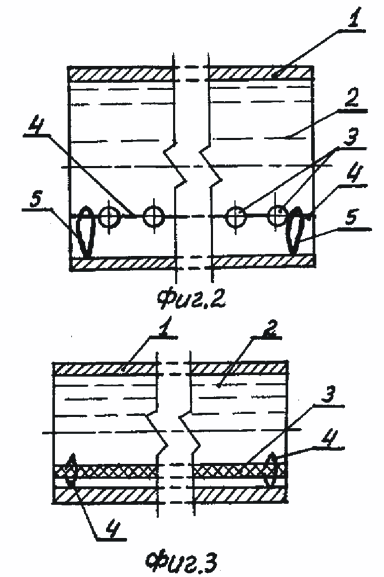

Согласно фиг.2 в существующем трубопроводе -1 для холодной воды – 2 расположена гирлянда воздушных шариков – 3 из не впитывающего воду пластмассового материала, сжимающегося под давлением при ее замерзании, которые между собой связаны шнуром - 4, концы которого у задвижек (на фиг.2 не изображены) закреплены к приваренным внутри них хомутикам - 5.

Согласно фиг.3 в трубопроводе для горячей воды - 2 по всей его длине расположены с расчетным путем определенным объемом компенсатор из не впитывающего в себя воду пластмассового материала, сжимающегося под давлением при ее замерзании.

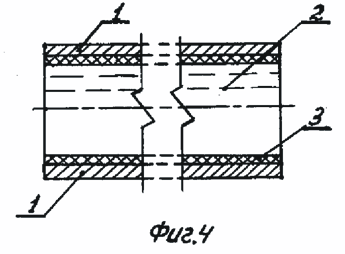

Согласно фиг.4 изображен трубопровод - 1 изнутри по всей длине в производственных условиях покрытий не впитывающим воду - 2 пластмассовым материалом - 3, сжимающимся под давлением при ее замерзании путем определенной толщиной.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1) Способ предотвращения выхода из строя сосудов при замерзании в них воды, содержащий емкости или трубопроводы с замерзающей при низких температурах водой с погружениями компенсаторами с расчетным путем определенным объемом из сжигающихся от давления при замерзании в сосуде материалов, отличающийся тем, что в сосудах утапливают компенсаторы из не впитывающихся от ее давления пластических материалов.

2) Способ по п.1, отличающийся тем, что в существующих емкостях для холодной воды утапливают компенсаторы в виде воздушных шариков с корзинами для размещения в них потопляющих грузов.

3) Способ по п.1, отличающийся тем, что в существующих протяженных трубопроводах холодной воды и канализации компенсаторы выполнены в виде гирлянд из между собой связанных при помощи шнура воздушных шариков, при этом концы шнура со стороны задвижек укреплены в хомутиках, приваренных сваркой внутри труб.

4) Способ по п.1, отличающийся тем, что в существующих емкостях и трубопроводах для горячей воды помещены компенсаторы, концы которых со стороны задвижек укреплены в хомутиках, приваренных сваркой внутри труб.

Технико-экономическое обоснование применения инновационной технологии

В Карякском АО в зиму на 2004-2005 г. г. вышли из строя все трубопроводы и радиаторы отопления и на их замену и монтаж истратили более 5 млрд. рублей, а это при количестве проживающих там менее 100 тыс. человек.

Тем более это актуально в связи с распространенным централизованным отоплением от ТЭЦ и котельных.

Изобретение позволяет сохранять в рабочем состоянии при замороженном варианте всех типов сосудов по их принудительного или естественного оттаивания, после чего они восстанавливают свои первоначальные функции (не потребуется демонтаж старого и монтаж нового) – экономятся финансовые, материальные и трудовые ресурсы.

Увеличение эксплуатации трубопроводов в 1,5 раза.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Изобретение позволяет сохранять в рабочем состоянии при замороженном варианте всех типов сосудов по их принудительного или естественного оттаивания, после чего они восстанавливают свои первоначальные функции (не потребуется демонтаж старого и монтаж нового) – экономятся финансовые, материальные и трудовые ресурсы.

Увеличение эксплуатации трубопроводов в 1,5 раза.

Новые потребительские свойства продукции

Снижение аварийного выхода из строя систем тепло-водоснабжения, канализации в ЖКХ.

Качественные характеристики, предъявляемые к сырью и материалам

Компенсаторы, располагаемые внутри трубопроводов, емкостей и сосудов должны быть водонепоглащаемые, стойкими не менее одиного сезона к окружаещей их среде и сжиматься при давлении из вне по всему объему, например пластмассовые шарики.

Стадия и уровень разработки

Опробовано в условиях эксперемента.
Был заложен компенсатор в стеклянный сосуд с водой и заморожен – сосуд остался целым после естественного оттаивания воды.

Предлагаемые инвестиции

0,05 млн. руб.
Смонтированный стояк тепло - водоснабжения в строящемся здании с предварительно заложенными и закрепленными компенсаторами, рассчитаными физиками-математиками и химиками до отопительного сезона – объем финансирования с учетом проведения НИОКР и при сохранении в целостности испытуемых стояков отопления и водоснабжения –
не более 50 тысяч рублей. Временный творческий коллектив (ВТК) подобран.

Рынки сбыта

Не ограничен.

Возможность и эффективность импортозамещения

Предлагаемое изобретение не имеет аналогов в мире.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12
Является примерным расчетом, при средней аварийной ситуации, в любом регионе России в системах отопления, водоснабжения, канализации в зимнее время в ЖКХ.

Дата поступления материала

30.11.2006
