Наименование инновационного проекта

«Способ создания электрических батарей – аккумуляторов и из соединений в замкнутой электрической цепи».

Рекомендуемая область пременения

Посты мобильной – сотовой связи;
глобальная и сотовая связь для геодезистов, чабанов, промысловиков и т. п.;
переносные электросветильные приборы;
индивидуальные источники электро-теплоснабжения.

Назначение, цели и задачи проекта

Основное назначение проекта – разработка и использование всепогодных независимых гальваничных источников электрической энергии для индивидуального и массового использования.

Краткое описание заменяемого процесса или решаемой проблемы

Решаемая проблема – создание свободного источника электрической энергии.

Краткое описание предлагаемого технологического процесса

Изобретение относится к области создания гальванических элементов. Техническим результатом изобретения является создание всепогдного гальванического источника электрической энергии. Согласно изобретению способ создания электрических батарей-аккумуляторов и их соединений в замкнутой электрической цепи, содержащей внешнюю емкость-электрод и внутренний электрод из различных токопроводящих материалов, в качестве электролита используется щелочная вода-католит («живая» вода) или кислотная вода-анолит («мертвая» вода), полученные электрохимической активацией воды.

Изобретение относится к области конструирования гальванических элементов.

Известны способы получения "живой" - щелочной воды и "мертвой" - кислотной воды (см. журнал "Изобретатель и рационализатор", №5 за 1980 г., №№2, 9 и 11 за 1981 г.) и народный способ предотвращения емкостей от разрыва при замерзании воды путем погружения в них древесины (полена, досок и т.п.) посредством привязывания к ним тяжелых предметов (кирпича, железного предмета и т.д.). Расширяющаяся вода при замерзании давит на древесину, сохраняя стенки емкости целыми.

Целью настоящего изобретения является создание всепогодного гальванического источника электрической энергии постоянного тока периодически заменяемымэлектролитом.

Эта цель достигается применением в качестве электролитов, разливаемых по емкостям батарей-аккумуляторов, "живой" или "мертвой" воды, в которых расположены внешний и внутренний электроды из различных токопроводящих материалов. Внутренний электрод выполнен цилиндрической формы с перфорацией для диффузии через них анионов и катионов. Он связан электрически с внешней пробкой, служащей для герметического закрытия емкости после заполнения ее электролитом. Герметизацию обеспечивает прокладка из не впитывающего воду и сжимающегося под давлением при замерзании электролита пластмассового материала, которая предотвращает выход из строя емкости в процессе превращения электролита - воды в лед при низких температурах окружающей среды, например, зимой.

Данное изобретение поясняется чертежами на фиг.1, 2 и 3.

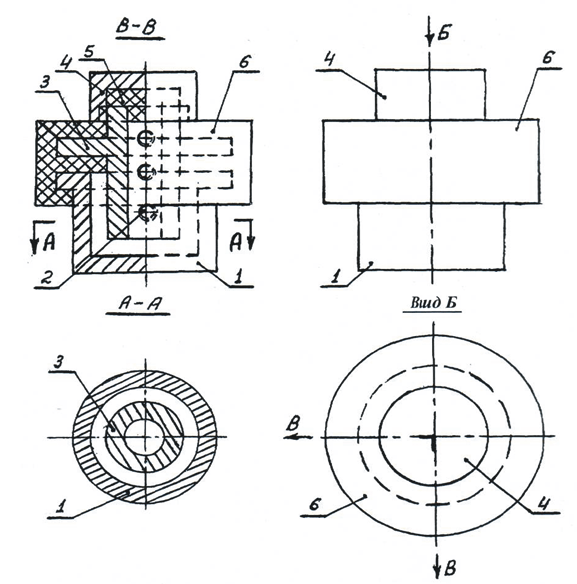

Согласно фиг.1 батарея-аккумулятор с "живой" и "мертвой" водой состоит из внешней емкости-электрода-1 из токопроводящего материала с цилиндрическим перфорированным-2 внутренним электродом-3, с ним электрически связанной через резьбовое соединениепробкой-4 из токопроводящего материала с прокладкой-5 из не впитывающего воду и сжимающегося под давлением в процессе замерзания электролита пластмассового материала. Внешняя емкость-электрод и внутренний электрод друг от друга изолированы изолятором-герметизатором-6 из изоляционного материала.

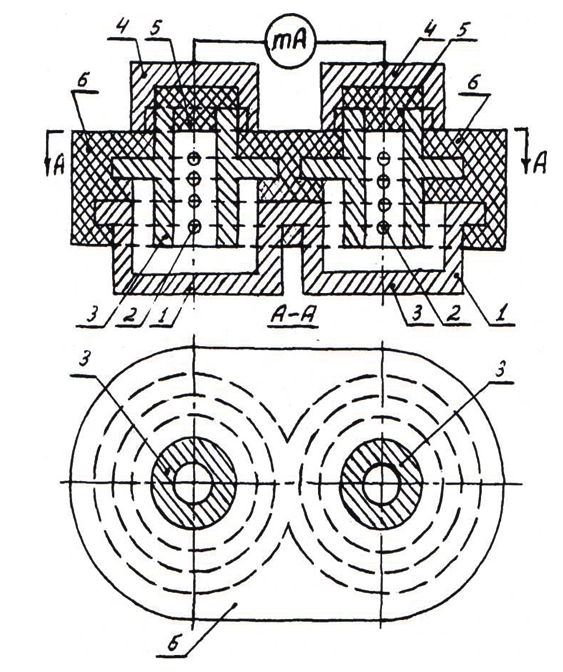

Согласно фиг.2 совмещенные две батареи-аккумуляторы состоят из внешнего секционированного на две емкости электрода-1 из токопроводящего материала, и размещенных по секциям двух цилиндрических перфорированных-2 внутренних электродов-3 из токопроводящего материала, с ними электрически связанных через резьбовые соединения пробок-4 из токопроводящего материала с прокладками-5 из не впитывающего воду и сжимающегося под давлением в процессе замерзания электролита пластмассовогоматериала. Внешняя емкость-электрод-1 от внутреннего электрода-3 и секции емкости-электрода-1 друг от друга изолированы изолятором-герметизатором-6 из изоляционного материала. При заливке обеих секций внешней емкости-электрода-1 одновременно "живой" или "мертвой" водой и одинаковых по части токоповодящего материала внутренних электродах получается параллельно соединенные две батареи-аккумулятора, а призаливке каждой из секций внешней емкости-электрода имеем соединенные последовательно две батареи-аккумулятора-1, например через миллиамперметр mА.

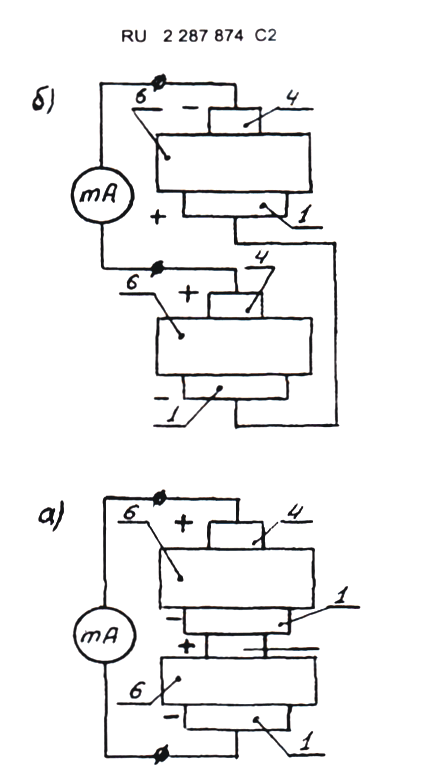

Согласно фиг.З.  а) две одинаковые батареи-аккумулятора с "живой" или "мертвой" водой

                                                           Фиг. 1

(см. фиг.1) соединены последовательно через миллиамперметр mА, а по фиг.Зб) две батареи-аккумулятора с "живой" и "мертвой" водой соединены последовательно через миллиамперметр mА.

Батареи-аккумуляторы перед эксплуатацией по назначению заливаются электролитом в виде "живой" и "мертвой" воды в емкости-электроды-1 (см. фиг.1 и 2) через снятые пробки-4, которые впоследствии устанавливаются герметично на место путем ввертывания на резьбе на внутренние электроды, создавая герметичность при помощи прокладок-5.

Далее за счет диффузии анионов и катионов, составляющих "живую" или "мертвую" воду, между внешними емкостями-аккумуляторами и внутренними электродами образуется электродвижущая сила (э.д.с), за счет которой через миллиамперметр mА потечет электрический ток.

Формула изобретения

1.Способ создания электрических батарей-аккумуляторов и их соединений в замкнутой электрической цепи, содержащей внешнюю емкость-электрод и внутренний электрод из различных токопроводящих материалов, отличающийся тем, что в качестве электролита используется щелочная вода-католит ("живая" вода) или кислотная вода-анолит ("мертвая" вода), полученные электрохимической активацией воды.

2.Способ по п.1, отличающийся тем, что внутренний электрод выполнен в виде цилиндра и перфорирован.

3. Способ по п.1, отличающийся тем, что внутренний электрод электрически через резьбовое соединение с пробкой из токопроводящего материала с прокладкой из не впитывающего воду и сжимающегося при ее замерзании пластмассового материала.

4.Способ по п.1, отличающийся тем, что внешняя емкость-электрод и внутренний электрод друг от друга изолированны изолятором-герметизатором из изоляционного материала.

5.  Способ по п.1, отличающийся тем, что электрически связанная с внутренним пробка одновременно является одной из токосъемных клемм батареи-аккумулятора.

6.  Способ по п.1, отличающийся тем, что при одновременном использовании в качестве электролита католита и анолита они заливаются в секции внешней емкости - электрода, в

которых расположены внутренние электроды с пробками и прокладками.

7. Способ по п.1 или 4, отличающийся тем, что в секции сдвоенных батарей-аккумуляторов возможна наливка только каталитом или только анолитом, при этом они оказываются соединенными параллельно по отношению к внешней замкнутой электрической цепи.

8. Способ по пп.1 и 4, отличающийся тем, что при наливании в секции сдвоенных батарей-аккумуляторов католита и анолита они оказываются соединенными последовательно по отношению к внешней замкнутой электрической цепи.

9. Способ по п.1, отличающийся тем, что последовательное соединение одинарных батарей-аккумуляторов с католитом и анолитом по отношению к внешней замкнутой

электрической цепи осуществляется электрическим соединением между собой внешних емкостей-электродов.

                                                           Фиг.2

                                                    Фиг.3

Технико-экономическое обоснование применения инновационной технологии

Электролитом является вода и она дешевле ее заменяющих электролитов. Электроды не изнашиваются как при обычном щелочном или кислотном вариантах изготовления аккумуляторов.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Не требуется обязательная подзарядка этих батарей – аккумуляторов от электросети достаточно иметь с собой емкость с «живой» или «мертвой» водой – использованная жидкость – вода выливается, а свежая «живая» или «мертвая» вода заливается через объемную пробку, которая является и одним из токосъемных концов подобного элемента. Вода не вредна для окружающей среды.

Новые потребительские свойства продукции

Подзарядка батарей – аккумуляторов от электросети не обязательна.

Качественные характеристики, предъявляемые к сырью и материалам

Те же требования как и к обычным электродным материалам гальванических элементов.

Стадия и уровень разработки

Предлагаемые инвестиции

0,1 млн. руб.

Рынки сбыта

Не ограничен.

Возможность и эффективность импортозамещения

Предлагаемое изобретение не имеет аналогов в мире.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12

Дата поступления материала

30.11.2006
