Наименование инновационного проекта

Производство радиолучевого датчика охраны периметра «Абрис»

Рекомендуемая область пременения

Охранная сигнализация

Назначение, цели и задачи проекта

Датчик охраны периметра "АБРИС" предназначен для обнаружения вторжения человека передвигающегося в рост или согнувшись, пересекающего невидимый, создаваемый датчиком микроволновый СВЧ барьер. Применяется в системах охраны периметра объектов как внутри, так и вне помещений.

Краткое описание заменяемого процесса или решаемой проблемы

Созданный датчик охраны периметра "АБРИС" выпускается в двух модификациях:

-АБРИС-01 - с питанием постоянным напряжением от 18 до 30 В, ток потребления не более 50  мА.

-АБРИС-01-А - с питанием переменным напряжением ~ 220 В ± 20 % В / 50  Гц, потребляемая мощность не более 10 Вт.

Работая 5 мм диапазоне излучаемых колебаний обеспечивает:

-малую ширину зоны отторжения вдоль охраняемого рубежа за счет    узкой            зоны обнаружения,

-высокую достоверность срабатывания датчика за счет большого       коэффициента затенения луча при  пересечения его нарушителем,

-высокую помехоустойчивость датчика, электромагнитную совместимость и скрытность.

Cхемотехническое решение обеспечивает:

-высокую стабильность и надежность работы датчика за счет кварцевой стабилизации частоты модуляции;

-высокую надежность работы датчика в широком диапазоне температур и атмосферных воздей-ствий за счет большого коэффициента усиления и глубокой АРУ(автоматическая регулировка усиления);

-высокую помехоустойчивость к высшим гармоникам излучений близко работающих радиотехнических устройств (переносных радиостанций) за счет использования двойного преобразования частоты в приемнике;

-автоматическую проверку работоспособности датчика в процессе эксплуатации за счет режима встроенного контроля;
Конструктивное исполнение обеспечивает:

-высокую прочность и надежность датчика за счет использования в конструкции коррозионно-стойких металлов;

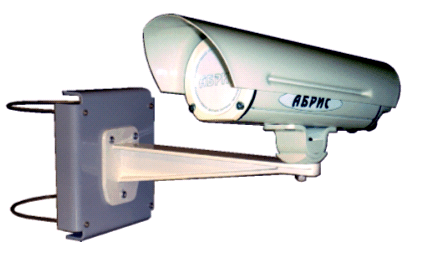

-устойчивую работу датчика при воздействии атмосферных осадков (дождь, снег) благодаря выступающему вперед защитному козырьку;

-простоту установки датчика в рабочее состояние благодаря двухплоскостному юстировочному устройству, входящему в комплект датчика.

Для настройки датчика при установке на объекте достаточно одного измерительного прибора (тестер).
При помощи датчика "АБРИС" возможна защита периметра сложной формы с пользованием  металлических отражателей.

Краткое описание предлагаемого технологического процесса

Датчик "АБРИС" является двухпозиционным устройством и состоит из   передатчика и приемника, во время работы которых образуется канал   передачи электромагнитной энергии - радиолуч. Датчик имеет объемную зону обнаружения - вытянутый эллипсоид вращения, диаметр которого зависит от рабочей частоты излучения передатчика и равен 1.2 м в середине участка протяженностью 300 м. При пересечении нарушителем зоны обнаружения вырабатывается сигнал тревоги.

Технические характеристики датчика:

- Протяженность блокируемого участка от 10 до 300 м.

Ширина зоны обнаружения не более 1,2 м, высота – не    менее   1,5 м.

- Длина "мертвых зон" (зон, преодоление которых нарушителем датчик не обнаруживает) вблизи передатчика и приемника не       превышает 5 м при высоте     их   установки  (0,8 ± 0,2) м.

- Протяженность блокируемого   участка от 10 до        300 м.

- Ширина зоны обнаружения не более 1,2 м, высота – не    менее   1,5 м.

 - Датчик обнаруживает преодоление охраняемой зоны нарушителем, движущимся со  скоростью от 0,1 до 7,0 м/c.

 - Датчик не реагирует на мелких животных и птиц.

- При пересечении охраняемой зоны нарушителем  датчик выдает сигнал  тревоги  длительностью не менее 0,1 с в виде увеличения выходного сопротивления  датчика   от Rвых = 3,9 кОм в рабочем режиме до Rвых = 43 кОм в режиме тревоги.

Питание датчика осуществляется напряжениями, указанными в таблице 1.

Т а б л и ц а  1 – Напряжение питания датчика

Время готовности датчика к работе – не более 3-х мин  после подачи на негопитающего напряжения.

Время непрерывной работы датчика не ограничено.

Средняя наработка на отказ не менее 20 000 ч.

Средний срок службы не менее 8 лет.

Масса датчика в комплектациях:

АБРИС-01  - не более 5 кг,  АБРИС-01А - не более 6,5 кг.

Габаритные размеры блоков датчика:

передатчика    -     350х100х100 мм,

приемника       -   350х100х100 мм,

блока питания  -  105х110х85 мм.

Датчик сохраняет работоспособность при воздействии  следующих факторов:

температура окружающей среды от минус 50 до плюс  50   °С;

дождь до 40 мм/ч;

снег до 1 мм/ч, иней, роса;

туман, видимость до 200 м;

относительная влажность воздуха от45 до 98 % при температуре до плюс 25 °С;

ветер со скоростью до 25 м/c;

снежный покров высотой до (U - 0,3) м (U - уровень установки передатчика и приемника).

Устройство  и  работа:

Датчик АБРИС является двухпозиционным устройством исостоит из передатчика и преёмника, во время работы которых

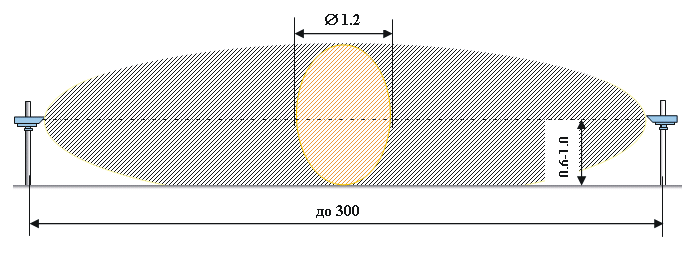

образуется канал передачи электромагнитной энергии –радиолуч. Датчик имеет объемную зону обнаружения–вытянутый   эллипсоид вращения (см. рис. 1), диаметр которого  зависит  от  рабочей  частоты излучения передатчика  и  равен 1,2 м в середине участка потяжен-ностью 300 м.

При пересечении нарушителем зоны обнаружения  вырабатывается  сигнал тревоги.

В датчике для передачи энергии использованы СВЧ колебания  5 мм диапазона волн. При этом поперечные размеры зоны Френеля, в пределах которой распространяется энергия,  радиоволны, соизмеримы с размерами тела человека,что обеспечивает большой коэффициент затухания сигнала при пересечении радиолуча нарушителем и, соответственно,  высокую вероятность обнаружения нарушителя.

Рабочая частота датчика выбрана таким образом, чтобы   обеспечить высокую помехозащищенность изделия за счет эффекта поглощения электромагнитной энергии на данной частоте кислородом воздуха.

Для уменьшения энергопотребления без ухудшения чувствительности применен импульсный режим работы передатчика.

Технико-экономическое обоснование применения инновационной технологии

Датчик охраны периметра «АБРИС» отличается:

-высокой помехозащищенностью за счет эффекта поглощения электромагнитной  энергии на  данной частоте кислородом воздуха;

-малым энергопотреблением за счет применения импульсного режима работы передатчика;

-датчик имеет объемную зону обнаружения – вытянутый эллипсоид  вращения, диаметр которого  зависит  от  рабочей  частоты  излучения  передатчика  и  равен 1,2 м в середине участка протяженностью 300 м.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Конструктивное исполнение  обеспечивает:

- высокую прочность и надежность датчика за счет использования  в конструкции коррозионно-стойких металлов;

- устойчивую работу датчика при воздействии атмосферных осадков (дождь, снег)  благодаря выступающему вперед защитному козырьку;

- для настройки датчика при установке на объекте достаточно   одного измерительного  прибора (тестер);

- датчик отличается своей компактностью;

- малым сроком окупаемости(3 года).

Новые потребительские свойства продукции

Протяженность блокируемого участка от 10 до 300 м.
Ширина зоны обнаружения не более 1,2 м, высота - не менее 1,5 м.
Датчик обнаруживает преодоление охраняемой зоны нарушителем, движущимся со скоростью от 0,1 до 7,0 м/c.
Небольшие габариты.
Высокая эффективность
По сравнению с выпускаемыми в России аналогичными устройствами СО “Абрис” имеет ряд преимуществ, а именно:примерно в 2,5 раза выше достоверность обнаружения нарушителя (без применения специальных схем обработки сигналов).

Качественные характеристики, предъявляемые к сырью и материалам

Конструкция РЛСО “Абрис” имеет сертификат соответствия ГОССТАНДАРТА России.

Стадия и уровень разработки

Внедрено в производство.

Предлагаемые инвестиции

0,189 млн. руб.

Рынки сбыта

Крупные и средние предприятия, имеющие протяженный периметр, склады и базы, объекты Министерства Обороны и ФСИН.

Возможность и эффективность импортозамещения

Создание отечественной промышленностью новых типов и классов средств охраны позволит заполнить имеющиеся ниши на рынке техники безопасности и продвинуть российскую продукцию на мировом рынке.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

36

Дата поступления материала

13.10.2006
