Наименование инновационного проекта

«Производство автопередвижной дезинфекционной установки ДУ-2»

Рекомендуемая область пременения

Дезинфекционная установка ДУ-2 предназначена для проведения ветеринарно- санитарных мероприятий объектов животноводства на фермах, открытых площадках, для мытья животных, обработки транспорта после перевозки животных, обеззараживания местности и других подобных целей.
Установка может быть использована службами санэпиднадзора и МЧС для обработки территорий моющими, дезинфицирующими или иными растворами в виде аэрозолей или пены, включая растворы, подогретые до 80?С.

Назначение, цели и задачи проекта

В  настоящее время почти во всех странах мира все чаще и чаще наблюдаются вспышки заболеваний массового характера среди домашних и диких животных. К ним можно отнести такие заболевания как: сибирская язва, ящур, куриный грипп, бешенство, чума и др. В настоящее время все мировое сообщество обеспокоено распространением вируса H5N1(«птичьего гриппа») и его модификации.  Зараженные животные уничтожаются, фермеры и сельское хозяйство несут огромные потери. Человек, принимающий в пищу мясо таких животных также подвергается заболеванию.  Ухудшение экологической обстановки,  расширение зон влияния человека, приводящее к уменьшению сфер обитания диких животных и приближению к ним размещения отходов потребления в дальнейшем будет лишь усиливать эту проблему. Применение биологических добавок при вскармливании животных может привести к изменениям на генетическом уровне и соответственно к появлению новых видов заболеваний с непредсказуемыми последствиями.

Для России и экономически менее развитых стран существует еще более актуальная проблема – бесхозные, заброшенные скотомогильники и беспрепятственный доступ к ним являются потенциальным источником заражений и вспышки массовых заболеваний. Дикие и домашние животные, и просто случайно оказавшиеся на месте скотомогильника люди могут стать переносчиками инфекционных заболеваний, приводящей к эпидемии на данной местности.

Одновременно проведя профилактические меры, путем улучшения санитарной обработки объектов сельского хозяйства (животноводческих комплексов, ферм, летних лагерей и самих животных) можно добиться снижения падежа сельскохозяйственных животных и молодняка от остро- заразных и зооантропонозных заболеваний.

От сохраненного поголовья скота получить дополнительный объем мясо- молочной продукции.

Потребность в дезинфекционных установках по информации, полученной в Департаменте ветеринарии Министерства сельского хозяйства РФ, составляет ориентировочно 2000…2500 шт. в год. Автопередвижные дезинфекционные установки не выпускались в период с 1985г. по 2000г. В настоящее время производство установки ДУК-1, разработанной в начале 50-х годов в Калачинске и уступающей по своим характеристикам и применяемости организовано на 3-х предприятиях РФ.

Дезинфекционная установка ДУ-2 предназначена для эффективного устранения, и в первую очередь недопущения возникновения ситуации, описанных в предыдущем пункте. Предварительная обработка территории, несущих потенциальную опасность, территории, на которых уже выявлены очаги инфекционных заболеваний, позволит либо предотвратить, либо не допустить дальнейшего распространения очага инфекции.

Краткое описание заменяемого процесса или решаемой проблемы

Прототипом изобретения является дезинфекционная установка ДУК-1, предназначенная для проведения ветеринарно- санитарных мероприятий объектов животноводства на фермах, открытых площадках, для мытья животных, обработки транспорта после перевозки животных и других подобных целей.

Прототип установки выпускается мелкими сериями по заказам ветеринарных служб на трех предприятиях:

ОАО «Механический завод  Калачинский», Омская обл., г. Калачинск;

НПО ЗАО «АГРАФ», г. Кострома;

ЗАО НТКФ «Агроживмаш – технология», г. Москва.

Основными недостатками прототипа, которые мотивировали разработку, являются:

недостаточный для обработки стандартных животноводческих помещений запас раствора в цистерне и невозможность увеличения объема цистерны, которая является «сосудом под давлением» и имеет толстые стенки и цилиндрическую форму с эллиптическими днищами;

невозможность получения рабочего раствора в виде аэрозолей или пены из-за ограниченного низкого давления в цистерне;

опасность взрыва паров топлива в топке подогревателя рабочего раствора вследствие отсутствия принудительной вентиляции топки перед зажиганием и после окончания работы;

отсутствует защита по горению факела и максимальной температуре рабочего раствора;

опасность попадания воды (рабочего раствора) в цилиндры двигателя в режиме заполнения цистерны за счет вакуума, создаваемого двигателем на всасывании.

Краткое описание предлагаемого технологического процесса

1. Установка имеет климатическое исполнение «У» по ГОСТ 15150-69 для эксплуатации по прямому назначению при температурах от 0 ^оС до плюс 30 ^оС и для хранения и транспортировки при температурах от минус 45 ^оС до плюс 40 ^оС.

2. Технические характеристики

Технологический блок   установки в части принципов работы и основных комплектующих изделий унифицирован для всех исполнений.   Отличия исполнений определяются  необходимостью монтажа на различных шасси.

Работа технологического блока  обеспечивается энергетическими ресурсами  автомобиля-носителя:

- отбор мощности на привод технологического насоса от КОМ автомобиля-носителя;

-  электропитание от  бортовой сети автомобиля;

-  дизельное топливо для подогревателя рабочего раствора на шасси ЗИЛ-5301 и ГАЗ-3309  из топливного бака автомобиля, на шасси ГАЗ-3307 предусматривается установка дополнительного бака;

- сжатый воздух для продувки технологических трубопроводов и включения привода от КОМ на шасси ЗИЛ-5301 - от бортовой системы.

Основные параметры и характеристики

Габаритные размеры установки могут превышать габаритные размеры шасси по длине не более, чем на 200 мм; ширина и высота установки не превышают габаритов шасси.

Результаты расчета развесовки  сведены в Таблицу.

Основные характеристики технологического блока

3. Прочие  требования к установке

3.1 Установка отвечает всем требованиям, предъявляемым к транспортным средствам, перемещающимся по дорогам общего пользования.

3.2  Установка конструктивно обеспечивает  безопасное выполнение технологических процессов в соответствии с действующими нормативными документами ветеринарного законодательства.

3.3  Установка  конструктивно обеспечивает невозможность ее использования посторонними лицами.   Отсеки для хранения концентрированных маточных растворов и для размещения   запорно-распределительной арматуры  запираются на замок.

3.4  На установке предусмотрены места хранения спецодежды,  защитных средств  и аптечки.

3.5  Внутренний  шум на рабочем месте водителя в технологическом режиме  измеренный по методике  ГОСТ 27435 не превышает 80 дБА.

3.6  Внешний шум в технологическом режиме, замеренный техническим методом в свободном звуковом поле по ГОСТ 23941 во всех точках  пространства на расстоянии до 1м от установки не более 80 дБА ГОСТ 12.1.003.

3.7   Уровень вибрации в технологическом режиме на рабочих местах водителя и оператора при работе с ручным стволом не более 92 дБ ГОСТ 12.1.012.

3.8  Маркировка изделия соответствует ОСТ 37.001.269.

3.9  Конструкция установки  соответствует  эргономическим требованиям ГОСТ 12.2.049.

3.10  Знаки аварийной остановки,  углекислотный огнетушитель, аптечка, спецодежда и средства индивидуальной защиты в комплектацию установки не входит. Доукомплектация  указанными изделиями производится потребителем.

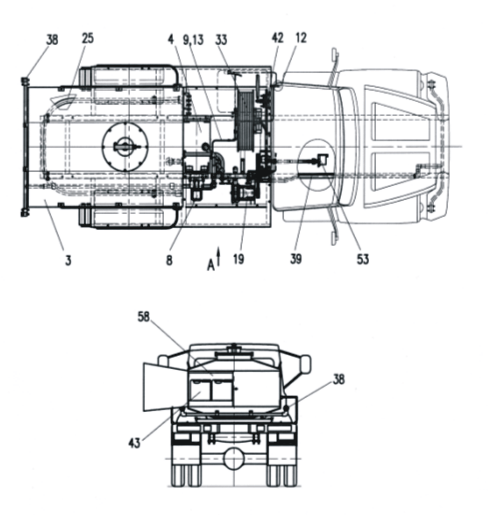

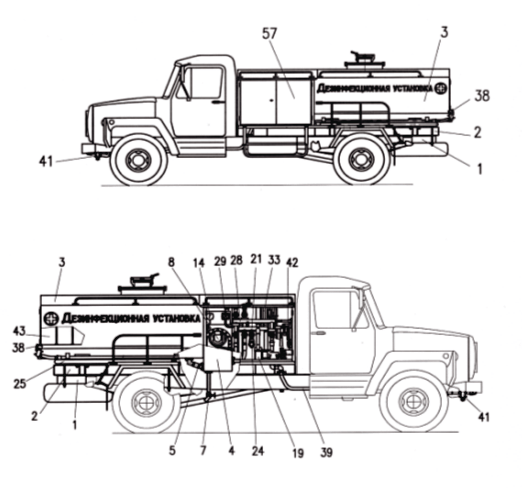

     Автопередвижная дезинфекционная установка

Технико-экономическое обоснование применения инновационной технологии

Существенные отличия изобретения от прототипов заключаются в следующем:

- применение насоса для заполнения цистерны и подачи рабочего раствора для обработки объектов (на прототипе используется сосуд под давлением, заполнение которого осуществляется за счет вакуума, создаваемого двигателем на всасывании, а расход за счет давления в сосуде, создаваемого тем же двигателем на выхлопе и специальным компрессором);

- применение подогревателя с электронным управлением по заданной программе, имеющем защиту по факелу и температуре рабочего раствора (на прототипе котел с ручным розжигом, естественной вентиляцией топки и без элементов защиты);

Основные преимущества изобретения по отношению к прототипу заключаются в следующем:

- отсутствует «сосуд под давлением», который должен быть зарегистрирован в органе Ростехнадзора и подлежит периодической проверке со стороны указанного органа;

- более высокое давление рабочего раствора, которое может регулироваться изменением частоты работы двигателя и позволяет работать в более широком диапазоне рабочих режимов.

Установка ДУ-2 более удобна в эксплуатации и безопасна, так как вся запорно- регулирующая арматура сконцентрирована в одном месте –на посту управления, который закрывается для исключения доступа посторонних лиц.

На установке в закрываемом отсеке предусмотрены вешалки, ящики для хранения спецодежды и средств индивидуальной защиты, кронштейны для размещения ручных стволов и удлинителей к ним, а также специальный футляр для запасных частей и инструмента.

Катушка на установке ДУ-2 обеспечивает удобное хранение, развертывание и свертывание 120 метрового рабочего шланга.

В настоящее время в сельском хозяйстве только Республики Татарстан насчитывается 12 690 объектов животноводства. Общая площадь животноводческих объектов составляет 26 621 228 кв.м. Из общего числа объектов животноводства Республики Татарстан, 4 011 объектов, общей площадью 6 254 000 кв.м., находятся в зоне неблагоприятных условий по заболеваемости животных (в частности туберкулезом).

В агропромышленном секторе Республики Татарстан действуют: более 40 предприятий молочной промышленности, перерабатывающих более 1 млн. тонн молока в год, и более 10 мясоперерабатывающих комплексов, с пропускной способностью до 200 тыс. тонн скота и птицы в год.

Экономический эффект от переработки и реализации дополнительной продукции, полученной от сохраненного поголовья скота (за счет снижение заболеваемости животных), в виде чистой прибыли составит более 180 млн. руб. в год.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Освоение производства изобретения позволяет создать дополнительные рабочие места на предприятиях- изготовителях, а также на предприятиях- поставщиках комплектующих изделий и в сельском хозяйстве- персонал, обслуживающий автопередвижные дезинфекционные установки на местах их дислокации. Освоение нового производства позволит дозагрузить или задействовать неиспользуемое оборудование.

Проведение санитарных обработок животноводческих и птицеводческих комплексов позволит сохранить поголовье скота и птицы. Соответственно, от сохраненного поголовья скота и птицы удастся получить дополнительный объем мясо- молочной продукции, яиц, и после их переработки на предприятиях агропромышленного комплекса, направить в торговую сеть на удовлетворение потребительских нужд населения Республики Татарстан и других регионов. В свою очередь, произойдет и дозагрузка мощностей предприятий переработки мясо- молочной продукции агропромышленного комплекса

Процесс проведения ветеринарных обработок на объектах сельского хозяйства, направленный на уничтожение болезнетворных микроорганизмов, не оказывает вредного воздействия на экологическую обстановку и способствует снижению загрязнения окружающей среды.

Новые потребительские свойства продукции

- увеличение производительности;
- повышение надежности и безопасности проведения работ;
- применение систем автоматического регулирования;
- применение новой, безопасной технологии подготовки дезинфицирующего раствора.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция полностью соответствует действующим в РФ нормативно- техническим документам.

Стадия и уровень разработки

Комплект конструкторской документации на автопередвижную установку разработан. Производство в ОАО «ПО ЕлАЗ» освоено, изготовлено и реализовано 63 ед. продукции. Определены основные поставщики комплектующих изделий и запасных частей, соответствующие по качеству и цене. Проведены маркетинговые исследования рынков сбыта и его потребность.
На основании протокола периодических испытаний на ГУП РТ ПО «ЕлАЗ» от 27.10.2001г. и Сертификата соответствия системы качества требованиям ГОСТ Р ИСО 9002 Органом по сертификации продукции машиностроения для животноводства, птицеводства и кормопроизводства «ЖИВМАШ» выдан Сертификат соответствия № РОСС RU. 0001.11МС05.
Органом по сертификации специальных и специализированных автотранспортных средств и услуг на автомобильном транспорте - «САМТ- ФОНД». выдано:
- Одобрение типа транспортного средства № РОСС RU. МТ22.Е01004 на автомобили специальные (установки автопередвижные дезинфекционные) 38421А (38421- 0000010- 01), 384210 (38421- 0000010) на шасси ГАЗ- 3307 (для 38421А) и ГАЗ- 3309 (для 384210);
- Одобрение типа транспортного средства № РОСС RU транспортного средства № РОСС RU. МТ22.Е01135 на автомобиль специальный (установка автопередвижная дезинфекционная) 384200 (3842- 0000010) на шасси ЗИЛ- 5301БО (5301- 0001014).

Предлагаемые инвестиции

23,320 млн. руб.
Для реализации проекта по освоению (автопередвижных дезинфекционных установок в количестве 100 штук) необходимы финансовые средства:
Всего 23 320 тыс. руб.
в том числе:
на оборудование (ДУ – 2) 22 900 тыс.руб.;
на подготовку производства 420 тыс. руб.

Срок окупаемости инвестиционных средств с начала проведения мероприятий по улучшению ветеринарного обслуживания объектов сельского хозяйства составляет 1,9 года.
Срок окупаемости средств с учетом дисконта 20% с начала проведения мероприятий по улучшению ветеринарного обслуживания объектов сельского хозяйства составляет 2,1 года.
Чистый дисконтированный доход от проведения мероприятий по улучшению ветеринарного обслуживания объектов сельского хозяйства за 10 лет составит более 450 млн. руб.

Рынки сбыта

Расчет потребности в автопередвижных дезинфекционных установках ДУ-2 выполнен, исходя из производственной мощности одной установки при односменном режиме работы и объема площадей объектов животноводства, подлежащих ветеринарной обработке по Республике Татарстан.

В соответствии с данным расчетом определена потребность только по Республике Татарстан. В свою очередь, применение данных автопередвижных установок возможно и других регионах Российской Федерации и подразделениями МЧС.
Потребность в дезинфекционных установках по информации, полученной в Департаменте ветеринарии Министерства сельского хозяйства РФ, составляет ориентировочно 2000…2500 шт. в год. Автопередвижные дезинфекционные установки не выпускались в период с 1985г. по 2000г. В настоящее время производство установки ДУК-1, разработанной в начале 50-х годов в Калачинске и уступающей по своим характеристикам и применяемости организовано на 3-х предприятиях РФ.

Возможность и эффективность импортозамещения

За пределами Российской Федерации, аналогичных разработок не существует.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

24
