Наименование инновационного проекта

"Производство термоэлектрического устройства для физиотерапии".

Рекомендуемая область пременения

Областью применения является здравоохранение, а именно:
- физиотерапевтические кабинеты больниц, клиник;
- санаторно-курортные учреждения;
- лечебно-массажные кабинеты, сауны и т.д.
Кроме того, отсутствие специфических требований по эксплуатации позволит использование в бытовых условиях для самолечения по рекомендации врача.

Назначение, цели и задачи проекта

Основное назначение проекта – разработка простых в эксплуатации и надежных технических средств физиотерапевтического воздействия на органы человека и организм в целом для повышения эффективности диагностики и лечения, так как длительное применение и передозировка лекарств разрушают внутренние органы, провоцируя развитие различных заболеваний.

Локальное температурное воздействие – один из наиболее широко применяемых и эффективных методов медицинской реабилитации при экстремальных состояниях. Тепловое воздействие способствует расширению кровеносных и лимфатических сосудов, снимая сосудистые спазмы и облегчая очищение крови и лимфы, ускоряет метаболические процессы в организме, уничтожает либо подавляет активность многих возбудителей болезни. Контрастные процедуры, т.е. чередование воздействием тепла и холода, направляя кровоток то к коже, то в глубь организма, улучшают микроциркуляторные процессы. Здесь следует отметить именно значимость местно применяемого теплового воздействия, так как существует определенная взаимосвязь между иннервацией участков поверхности кожи и внутренних органов.

Существует ряд методов теплолечения: контрастные ванны, применение которых показало их патогенетическую целесообразность и высокую терапевтическую эффективность; ванны по Гауффе (ванны постепенно повышаемой температуры) и др. Их недостатками являются низкая эффективность и дискомфортность процедур, сложность и неудобство в реализации, недостаточная точность дозировки температурного воздействия. В настоящее время в физиотерапевтических кабинетах используется большое количество приборов для локального воздействия. Однако, и они обладают своими недостатками, основным из которых является то, что, они построены на использовании какого-либо одного физического параметра для воздействия.

Краткое описание заменяемого процесса или решаемой проблемы

Методы локального температурного воздействия широко используются и часто играют ведущую роль в комплексе лечебных и реабилитационных мероприятий в медицинских учреждениях различного профиля (поликлиники, больницы, санатории и др.), в профилактике и лечении начальных форм заболеваний, а также в массовом оздоровлении населения.

Краткое описание предлагаемого технологического процесса

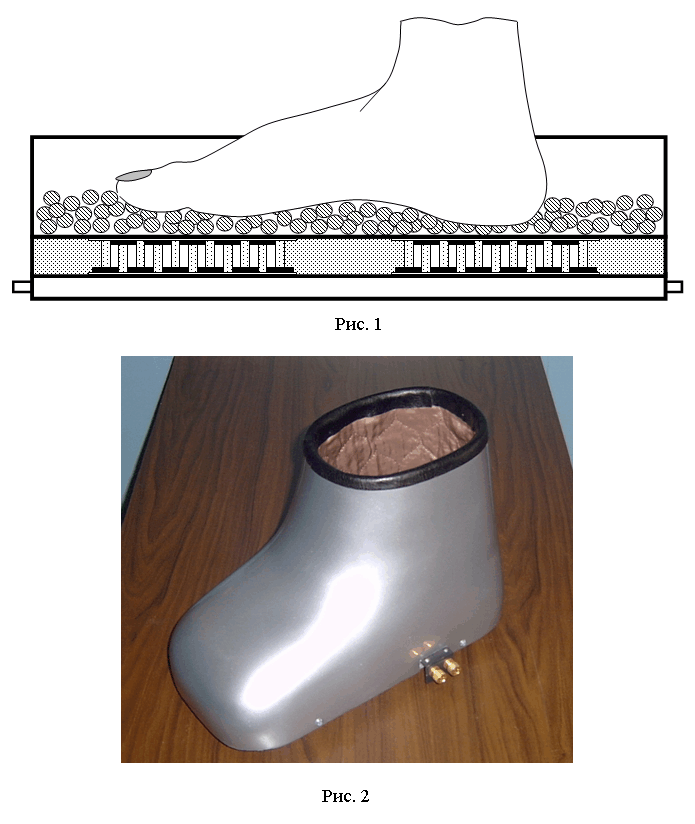

Структурная схема термоэлектрического устройства для физиотерапии  приведена на рисунке 1, а внешний вид – на рисунке 2. Устройство содержит термоэлектрическую батарею, первыми спаями находящуюся в тепловом контакте с нижней поверхностью стопы человека через ванночку, выполненную из высокотеплопроводного материала, на дне которой располагаются шарики диаметром от 2,5 до 10 мм, также изготовленные из высокотеплопроводного материала.  Отвод тепла со вторых спаев ТЭБ производится жидкостным теплообменником. Управление режимами работы ТЭБ осуществляется блоком питания.

Принцип работы устройства следующий. Процедура начинается с включения программируемого блока питания, который по заданной программе осуществляет питание электрическим током необходимой величины и полярности термоэлектрической батареи, в результате чего меняется температура шариков, от размеров которых зависит степень теплового воздействия, причем помимо температурного воздействия оказывается и механическое воздействие  посредством возвратно-поступательного движения ногой по поверхности шариков, что позволяет одновременно наблюдать эффект лечебного массажа. Необходимая температура воздействия лежит в следующих пределах: температура охлаждения – 10-15⁰С, температура нагрева – 40-45⁰С, в интервале времени: нагрев – 7 минут,  охлаждение – 7 минут, нагрев – 7 минут, охлаждение – 2 минуты. При необходимости процедуру можно повторить, что определяет лечащий врач.

Технико-экономическое обоснование применения инновационной технологии

Локальное температурное воздействие находит широкое применение в медицинских учреждениях. Однако, практически все физиотерапевтические кабинеты российских больниц недостаточно оснащены подобным оборудованием. Термоэлектрическое устройство для физиотерапии не имеет аналогов, проведенный анализ показал, что существующие средства для локального теплового воздействия не обеспечивают точной регулировки температурного диапазона и неудобны в эксплуатации.При использовании разрабатываемого устройства будет повышена эффективность проведения лечебных процедур за счет одновременного температурного и механического воздействия. Сравнительно невысокая стоимость устройства и отсутствие специфических требований по эксплуатации позволит использовать его практически в любом лечебно-профилактическом учреждении, а также в бытовых условиях.

Основными техническими параметрами, определяющими количественные, качественные и стоимостные характеристики продукции  являются данные, приведенные в таблице:

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Высокая эффективность.  Комбинированное температурное и механическое воздействие в широком интервале воздействующих температур обеспечивает наибольшую эффективность, что позволяет сократить сроки реабилитации при проведении физиотерапевтических процедур для профилактики и терапии различных заболеваний.

Экологическая безопасность. Устройства на основе термоэлектрических модулей являются достаточно экологичными, во-первых, ввиду известных преимуществ, таких как бесшумность, отсутствие движущихся частей и токсичных хладагентов, а во-вторых, разработка современных технических средств физиотерапевтического воздействия на органы человека исключают длительное применение и передозировку лекарств, что является причиной разрушения внутренних органов и  провоцирует развитие различных заболеваний.

Новые потребительские свойства продукции

- исключение дискомфортности и неудобства реализации проводимых процедур;
- высокая эффективность, что обеспечивается за счет совмещения в одном устройстве источника тепла и холода, а также комбинированного температурного и механического воздействия.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам.

Стадия и уровень разработки

Предлагаемые инвестиции

Планируется привлечение инвесторов в лице предприятий, имеющих собственные медицинские учреждения и заинтересованных в приобретении данной продукции. Объем инвестиций около 1 500 000 руб.

Рынки сбыта

Основными потребителями являются министерства здравоохранения, экономики и торговли РФ, а так же физические лица Российской Федерации.
На потребительском рынке РФ подобные устройства отсутствуют или имеются в достаточно примитивном виде. Практически все физиотерапевтические кабинеты российских больниц недостаточно оснащены подобным оборудованием в очень ограниченном количестве. При оценке числа продаж только по Республике Дагестан выходит цифра в 1000 шт. в год. Если оценить рынок всей России, эта цифра увеличивается на два порядка. Обосновать эти расчеты можно тем, что число учреждений здравоохранения по Дагестану составляет 1538 (данные из статистического справочника Республиканского бюро медицинской статистики за 2000 г.). Сравнительная дешевизна и отсутствие специфических показателей к обслуживанию позволяют использовать разрабатываемые приборы практически в любом лечебно-профилактическом учреждении. Кроме этого, потенциальными пользователями являются обычные граждане Российской Федерации, обеспокоенные состоянием своего здоровья и имеющие желание его поправить, истратив на это некоторую сумму личных денег. Это позволяет при оценке объемов продаж ориентироваться на количество порядка 500-600 устройств в год в пределах республики.

Возможность и эффективность импортозамещения

Предлагаемая в проекте разработка не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

24

Дата поступления материала

29.11.2006
