Наименование инновационного проекта

Производство сетевых адаптеров Granch SBNI

Рекомендуемая область пременения

Большой ассортимент моделей позволяет очень гибко подходить к решению практически любой задачи по организации каналов связи в сетях передачи данных.
Модемы внутреннего исполнения рекомендуется использовать для подключения удаленных станций к серверам, объединения сетей или отдельно стоящих компьютеров. С точки зрения настройки модем воспринимается ОС как обычный сетевой интерфейс, по-этому потребитель может использовать все средства конфигурации конкретной рабочей среды и ее приложений для настройки необходимых ему сервисов.
Модемы настольного исполнения предназначены для подключения терминалов, компьютеров или маршрутизаторов, различных технологических устройств, а также бан-ковского оборудования через соответствующие типы синхронных/асинхронных последо-вательных портов. В зависимости от типа используемых последовательных портов, моде-мы можно рекомендовать для организации высокоскоростных каналов связи в сетях пере-дачи данных, организации каналов связи между АТС, построения оборудования абонент-ского выноса и т. д. При использовании интерфейса E1, модем может передавать через канал SHDSL как весь поток, так и часть тайм-слотов в соответствии с задаваемой пользо-вателем картой их распределения.
Модемы с функциями Ethernet Bridge рекомендуется применять для подключения удаленных станций к серверам, объединения сетей или отдельно стоящих компьютеров, использующих технологию Ethernet. В отличие от внутренних модемов они не требуют настроек под конкретную ОС. Их конфигурирование производится с любого компьютера при помощи терминальной программы или переключателями расположенными на задней панели.
Модемы с функциями маршрутизатора рекомендуется применять для создания кор-поративных территориально распределенных сетей, подключения к интернет-провайдерам с возможностью настройки потребителем различного межсетевого взаимодействия. На-стройка модемов и конфигурирование функций маршрутизатора производится с любого компьютера находящегося в пределах сети, к которой подключено устройство.
Интегрированные устройства доступа на базе модемов Granch SBNI16B/R позволя-ют подключать удаленные филиалы без использования дополнительного оборудования и дополнительных выделенных линий. Вместе с подключением локальной сети филиала че-рез основной интерфейс Ethernet, с помощью второго интерфейса можно подключить до-полнительное оборудование филиалов.
Совместимость модемов Granch SBNI16
Все модели совместимы на линейном уровне между собой. Для совместимости на се-тевом уровне необходимо использовать модемы с аналогичными пользовательскими ин-терфейсами на обеих сторонах. Модемы с функцией маршрутизатор можно использовать для подключения к модемам с произвольными видами интерфейсов. Модемы внутреннего исполнения можно подключать к любым моделям модемов внешнего исполнения, при со-ответствующей настройке программного обеспечения компьютера.

Назначение, цели и задачи проекта

Модемы семейства Granch SBNI являются самыми современными представителями технологии G.SHDSL и предназначены для передачи данных, организации каналов связи по двухпроводным выделенным физическим металлическим линиям.
Модемы семейства Granch SBNI - это модемы с различными функциями и системными интерфейсами.
Имеют настольное (desktop) исполнение, внутреннее исполнение для PCI шины и стоечное исполнение в Rackmount конструктиве.

Семейство Granch SBNI имеет ряд особенностей, выгодно отличающих его на фоне существующего рынка SHDSL модемов:

Обеспечение симметричного трафика по одной витой паре в расширенном диапазоне скоростей: от 64 до 4608 кбит/c;

Наличие широкого спектра системных интерфейсов, внешнее и внутреннее исполнение;

Сочетание различных интерфейсов в одном устройстве, превращающее модем в интегрированное устройство доступа;

Широкие возможности управления, настройки, сбора статистики.

Многообразие функциональных вариантов в сочетании с различными системными интерфейсами позволяет на базе Granch SBNI решать множество задач, таких как:

Объединение локальных сетей

Подключение к провайдеру

Передача голоса по технологии Voice-over-DSL

Объединение АТС

Организация абонентского выноса

Подключение к телефонным сетям общего пользования

Подключение банкоматов и POS-терминалов

Использование возможностей интерфейса позволило создать серию модемов с рекордной производительностью, в вариантах, пригодных для использования с разнообразным оборудованием – компьютерами и маршрутизаторами, оснащенными интерфейсами Ethernet, последовательными синхронными и асинхронными интерфейсами, портами Е1.

Также, модемы SG-16 можно применять для связи иной коммуникационной аппаратуры – телефонных станций, систем абонентского выноса, для связи систем промышленной автоматизации.

Высокая надежность модемов и стабильность работы на линиях, простота настройки и обслуживания позволяют использовать модема «Сигранд» в ответственных приложениях – на линиях связи банкоматов и подключения банковских филиалов, провайдерами связи и в вооруженных силах

Мультиплексоры «Сигранд», за счет рекордной производительности линейного интерфейса, облагают уникальной возможностью передачи мультисервисного трафика без потери качества сервисов. Например, при передачи потока Е1 при помощи нашего модема-мультиплексора SG-16BG, для одновременной передачи IP-трафика через Ethernet канал остается свободным почти 4 мегабита полосы пропускания. Мультиплексор SG-16G2 передает по однопарному проводу ДВА потока Е1. При помощи GS-16BS можно дать «второе дыхание» линиям FrameRelay, активно строившихся в прошлое десятилетие.

Модемы Granch SBNI предназначены для передачи данных, организации каналов связи по двухпроводным выделенным физическим металлическим и телефонным абонентским линиям. Выпускаемая продукция относится к классам оборудования: Short Range Modems (модемы для физических выделенных линий) и к xDSL-модемам.

Такие технологии необходимы, к примеру, в рамках государственной федеральной программы по информатизации сельских школ и удаленных районов - там как раз требуются решения, позволяющие одновременно передавать несколько сервисов по одной паре.

Краткое описание заменяемого процесса или решаемой проблемы

В последнее время стремительное развитие инфраструктуры больших и малых предприятий и организация заставляет решать задачи связанные с передачей данных как внутренних, между подразделениями, так и внешних, между филиалами и партнерами. Особых проблем не возникает, когда все участники информационного обмена находятся на незначительном удалении друг от друга. Все решается с помощью обыкновенной локальной сети. Но как быть, если расстояние насчитывает более километра? И к тому же требуется передавать большие объемы данных. Многие ведущие фирмы, выпускающие сетевое аппаратное обеспечение предлагают устройства способные справиться с этой задачей. Однако все они достаточно дороги и сложны в установке и настройке. Очень интересное решение, в виде адаптеров серии SBNI12 предложила Российская Научно Производственная Фирма "Гранч". Аппаратура Granch SBNI12 предназначена для соединения IBM PC совместимых компьютеров по стандартным телефонным двухпроводным выделенным физическим линиям на расстояние до 8 км. С ее помощью, можно связать удаленные рабочие станции с локальной сетью или связать несколько удаленных локальных сетей. Наконец могут найти быстрое и экономичное решение проблемы высокоскоростной передачи данных по стандартным физическим линиям, при этом по скорости и качеству связи SBNI12 не уступает, а по простоте установки превосходит зарубежное оборудование того же класса. Аппаратура SBNI относится к классу Short Range Modems (модемы для физических выделенных линий

Эти устройства незаменимы при создании ЛВС для предприятий, занимающих значительные территории, или расположенных в нескольких разнесенных зданиях, тем более, что подавляющее большинство таких предприятий имеет внутреннюю телефонную проводку. Эта сеть легко объединяет многочисленные службы: администрацию, бухгалтерию, отдел кадров, проходную, склады и пр. Если деятельность  фирмы связана с большим объемом принимаемой / передаваемой информации из глобальной компьютерной сети, и ближайший узел этой сети находится на расстоянии до 8 км (по телефонной линии), то в этом случае удобно применять адаптер SBNI12 вместо модема, используя выделенную телефонную линию. Скорость обмена информацией в этом случае возрастает примерно в 4-100 раз. Так же возможно исполнение адаптера в виде составной части технологического устройства, например, в средствах сбора и обработки информации с разнесенных объектов (контроль состояния подстанций электроснабжения, контроль потребления тепловой энергии и пр.). Разработаны технологические модули, предназначенные для измерения нормированных параметров сигналов с различных датчиков и передачи их на удаленный управляющий компьютер - в частности, контроллер технологического оборудования, управляемый в html - формате, т.е. из стандартного Web - браузера.

Продукция НПФ "Гранч" разработана с учетом специфики Российских телефонных линий и все выпускаемое оборудование проходит полный комплекс тестирования. Она уже хорошо известны не только в России, но и за ее пределами. Зарекомендовавшая себя как простая, надежная и доступная по цене она находит применение не только промышленной сфере, но и в организации каналов связи коммерческих предприятий, учебных заведений, административных структур и организаций, предоставляющих услуги доступа в Интернет.

Небольшая дальность действия модемов для физических линий (МФЛ) по сравнению с «настоящими» модемами, предназначенными для передачи данных по аналоговым телефонным линиям (каналам тональной частоты), послужила причиной того, что в англоязычной технической литературе их называют short-range modems, limited distance modems или short-haul modems.

Англоязычные специалисты употребляют еще одно название таких устройств - baseband modem. Описать же его значение применительно к передаче цифрового сигнала по медному кабелю можно примерно так: доступный спектр частот в среде передачи, не поделенный с помощью механизма частотного разделения каналов на отдельные несущие (и поднесущие) частоты. Доступность всей полосы пропускания среды передачи позволяет передавать дискретные двоичные сигналы по каналу связи без модуляции (преобразования в аналоговый сигнал). Правда, определенная трансформация дискретных сигналов все же производится - дабы избежать возникновения постоянной составляющей тока, которая не может быть передана по каналу связи, и обеспечить при синхронной передаче возможность регенерации такта из передаваемого сигнала. Для этих целей служит так называемый линейный код. Другими словами, перед поступлением в канал связи поток двоичной информации определенным образом кодируется.

Таким образом, получаем еще одну характеристику МФЛ: это устройство доступа к каналу связи, которое не осуществляет МОдуляцию/ДЕМодуляцию сигнала (т.е. не является «собственно» модемом) и непосредственно или после легкой трансформации направляет дискретные сигналы в канал связи, не распределяя их по разным несущим частотам и не формируя частотного спектра передаваемого сигнала. Все перечисленное возможно только потому, что в распоряжение МФЛ поступает весь частотный спектр среды передачи, а у медного кабеля он составляет несколько мегагерц.

Однако медная среда оказывает разрушительное воздействие на передаваемый сигнал. Более того, чем шире спектр, тем быстрее происходит затухание сигнала и тем сильнее он искажается (особенно его «высокочастотная» составляющая). Поэтому МФЛ (которые, в отличие от своих DSL-потомков, используют простейшие методы линейного кодирования и не располагают высокотехнологичными сигнальными процессорами, способными в самых неблагоприятных условиях восстанавливать сигнал) работают или на относительно низких скоростях (до 160 кбит/с) или на небольших расстояниях.

Из-за этих ограничений в развитых странах МФЛ применяются для решения чрезвычайно узкого круга задач, не требующих высоких скоростей передачи данных. Основными из них являются:

• подключение банкоматов к сетям банков;
• подключение POS-терминалов (как считывателей пластиковых карт, так и компьютеризированных контрольно-кассовых машин) к сетям торговых организаций;
• сбор данных телеметрии (например, на производстве или в коммунальных системах газо-, водо- и энергоснабжения).

За границей производством МФЛ занимаются не так уж много производителей, из которых наиболее известны RAD Data Communication, Patton, Nokia и Tainet. Выпускаемые этими компаниями МФЛ «впитали» в себя некоторые достижения технологий ISDN и xDSL (линейный код 2B1Q, применение сигнальных процессоров для эхоподавления и восстановления сигнала в линии). В результате современные МФЛ способны работать в дуплексном  режиме по двухпроводной линии, несколько увеличились дальность их действия и устойчивость к «вредным» изменениям качества среды передачи. Но конструкция МФЛ усложнилась, и сократился разрыв в ценах с высокотехнологичными «профессиональными» модемами для линий тональной частоты.

В России, где канал связи с пропускной способностью 128 кбит/с часто является пределом мечтаний, даже не самые эффективные МФЛ пользуются довольно высоким спросом. В этом нет ничего удивительного. Стоят они дешевле своих более развитых xDSL-собратьев, а проблему «последней мили» решают не менее успешно.

Дело в том, что пункты подключения (АТС, точки присутствия Internet-провайдеров, узлы корпоративных и общедоступных сетей) редко находятся на удалении более 7-8 км от объектов пользователей, а с таким расстоянием МФЛ, как правило, успешно справляются. Если уложиться в это расстояние все же не удается, можно использовать более мощные кабели (с диаметром жилы до 1,2 мм), устройства с менее высокой пропускной способностью или понизить скорость передачи (как известно, дальность связи МФЛ снижается с увеличением быстродействия). В крайнем случае, можно установить на линии усилители (репитеры).

В России МФЛ еще долго будут применяться не только для тех же целей, что и в развитых странах, но и для объединения ЛВС, доступа в корпоративные и общедоступные сети (в первую очередь - в Internet), организации каналов до земных станций спутниковой связи или до узлов «раздачи» 2-мегабитных потоков. Еще одна причина, по которой МФЛ еще долго будут служить средством организации российских цифровых каналов связи: значительная часть наших телефонных линий просто не позволяет передавать данные на скоростях выше 160 кбит/с.

На отечественных телефонных линиях применение технологически более совершенных xDSL-устройств часто оказывается неоправданным. Хотя последние и способны в значительной степени компенсировать «недостатки» линий связи, их возможности не безграничны.

С подобными же трудностями столкнулись, в частности, альтернативные операторы в США при развертывании услуг DSL. Традиционные региональные операторы связи (в России их недавно начали называть словом «признанные») установили такие цены на абонентские линии и прямые провода, что многим альтернативным (по-русски - присоединенным) операторам не удалось бы предоставлять конкурентоспособные услуги на их базе. Тогда последние решили задействовать так называемые местные линии передачи данных (LADS), которые находятся в ведении местных властей и стоят значительно дешевле.

LADS используются не постоянно и лишь для целей, не требующих высоких скоростей (охранная сигнализация, передача данных телеметрии и т. п.), поэтому и качество их обслуживания не идет ни в какое сравнение с обеспечиваемым в абонентских сетях телефонных компаний. Так вот, американские присоединенные операторы столкнулись с тем, что линии LADS не позволяют реализовать преимущества технологии xDSL: на высоких скоростях (свыше 128 кбит/с) данные по ним можно передавать лишь на короткие дистанции, часто не соответствующие расстояниям, на которых пользователи находятся от узлов доступа в сети передачи данных (точек присутствия Internet-провайдеров).

Следует осторожно относиться к рекламе некоторых поставщиков xDSL-оборудования, обещающих сохранение инвестиций на длительный период. Они говорят: сейчас вы используете каналы 64 или 128 кбит/с, но придет время, и вам понадобятся более высокие скорости. Приобретя xDSL-устройство, вы сможете постепенно увеличивать пропускную способность от 64 кбит/с до 2 Мбит/с. Да, в какой-то степени эти поставщики правы, только способна ли ваша линия обеспечить на требуемой дистанции скорости хотя бы в 256 кбит/с?

Российские производители придают особое значение способности своих модемов работать по одной паре проводов. «В России - аренда двух пар является дорогостоящим удовольствием. У нас, как правило, трудно найти даже одну свободную пару, не говоря уже о двух». Иностранные производители уделяют этому параметру значительно меньше внимания.

Краткое описание предлагаемого технологического процесса

Аппаратура Granch SBNI представленная семейством адаптеров SBNI12 предназначена для соединения IBM PC совместимых компьютеров по стандартным телефонным двухпроводным выделенным физическим линиям на расстояние до 8 км. С ее помощью можно связать удаленные рабочие станции с локальной сетью или связать несколько удаленных локальных сетей. Наконец могут найти быстрое и экономичное решение проблемы высокоскоростной передачи данных по стандартным физическим линиям, при этом по скорости и качеству связи SBNI не уступает, а по простоте установки превосходит зарубежное оборудование того же класса. Аппаратура SBNI относится к классу Short Range Modems (модемы для физических выделенных линий). Применение адаптеров серии SBNI12 позволяет на порядок сократить расходы на организацию распределенной сети.

Особенности адаптеров Granch SBNI12:

Скорость передачи данных от 62,5 до 2000 кбит/с;

Соединение при расстояниях до 8 км;

Контроль доставки пакетов на уровне драйверов;

Простота установки оборудования;

Разработаны с учетом специфики Российских телефонных линий;

Все выпускаемое оборудование проходит полный комплекс тестирования;

Наилучшее соотношение цена-качество.

Модификации SBNI адаптеров

На сегодня выпускаются 3 серии: SBNI12-02, SBNI12-04 и SBNI12-05. Они различаются набором скоростей и максимальной дальностью. Все серии содержит по 3 модификации, кроме SBNI12-05, имеющей 4 модификации.

SBNI12 - базовая модификация.

SBNI12D - сдвоенная модификация (для экономии ISA - слотов в многоканальных системах, оба канала независимы, прерывания 16-ти разрядные) имеет два независимых канала SBNI12, каждый из которых определяется программным обеспечением как отдельное устройство.

SBNI12B - модификация для организации мостов на базе стандартных материнских плат PC - совместимых компьютеров. Имеет систему защиты от "зависаний" и ПЗУ с программным обеспечением, не требующим для работы дополнительного внешнего ПО. Кроме того, ПО адаптера SBNI12B-05 имеет возможность тестирования всех установленных в мост адаптеров SBNI12 и настройки параметров на качество линии (для остальных эти функции выполняются отдельными программами, идущими в комплекте поставки).

SBNI12B-05(r) - адаптер, предназначенный для сборки моста-маршрутизатора. SBNI12B-05(r) содержит в себе модем для выделенных линий SBNI12-05 и flash-диск с установленным на нем базовым вариантом программного обеспечения маршрутизатора. Маршрутизатор предназначен для построения компьютерных сетей, например: связи разнесенных на расстояния офисов, предоставления ряда Internet услуг, построения корпоративных сетей (Intranet). Маршрутизатор поддерживает широкий спектр выпускаемого сетевого оборудования для IBM-совместимых компьютеров. Он поддерживает IP- и IPX-маршрутизацию, имеет встроенный Ethernet-мост, IP-Firewall, позволяет перенаправлять журнальную информацию на другие компьютеры, имеет возможность безопасного удаленного управления и многое другое. Маршрутизация IP пакетов и ограничение служебного трафика делает SBNI12B-05(r) эффективным в сетях с ограниченной пропускной способностью каналов, при построении сетей произвольной конфигурации с альтернативными путями. Поддержка функции Firewall позволяет эффективно ограничивать доступ в (из) какого-либо канала, или IP адреса.

Все модели внутри серии совместимы между собой и имеют одинаковые характеристики канала связи.

Длина линии связи для адаптеров серии SBNI 12-xx

Примечание:серии -02, -04, -05 на уровне линейного интерфейса совместимы между собой (естественно, параметры пары в этом случае определяет наиболее "слабая" карта).

Сферы возможных применений

Корпоративная вычислительная сеть предприятия. Адаптер SBNI-12 незаменим при создании корпоративных вычислительных сетей для предприятий, занимающих значительные территории, или расположенных в нескольких разнесенных зданиях, тем более что подавляющее большинство таких предприятий имеет внутреннюю телефонную проводку. Эта сеть легко объединяет многочисленные службы: администрацию, бухгалтерию, отдел кадров, проходную, склады и пр.

Выход в глобальные сети. Если деятельность Вашей фирмы связана с большим объемом принимаемой/передаваемой информации из глобальной компьютерной сети, и ближайший узел этой сети находится на расстоянии до 8 км (по телефонной линии), то в этом случае удобно применять адаптер SBNI12 вместо модема, используя выделенную телефонную линию. Скорость обмена информацией в этом случае возрастает минимум в 10 раз.

Программное обеспечение

Адаптеры SBNI12 имеют драйвера под следующие операционные системы:

MS-DOS (пакетный драйвер);

Windows 9X/NT (3.51, 4.0);

Unix (BSDi, FreeBSD, Linux)

Существующее программное обеспечение позволяет использовать адаптер SBNI12 в локальных сетях в следующей конфигурации:

подключить удаленную MS-DOS рабочую станцию в сеть OS Novell NetWare или соединить ее с сервером на базе Unix;

подключить удаленную Windows 9X рабочую станцию к сети на базе Windows NT, Novell NetWare, соединить ее с другой станцией Windows 9X или соединить с сервером на базе Unix;

связать удаленные друг от друга локальные сети Ethernet.

Модемы для выделенных физических линий семейства Granch SBNI16

Назначение

G.SHDSL модемы Granch SBNI16 предназначены для передачи данных, организации каналов связи по двухпроводным выделенным физическим металлическим линиям.

Семейство Granch SBNI16 имеет ряд особенностей, выгодно отличающих его на фоне существующего рынка SHDSL модемов:

Обеспечение симметричного трафика по одной витой паре в расширенном диапазоне скоростей: от 64 до 4608 кбит/c

Наличие широкого спектра системных интерфейсов, внешнее и внутреннее исполнение

Сочетание различных интерфейсов в одном устройстве, превращающее модем в интегрированное устройство доступа

Широкие возможности управления, настройки, сбора статистики

Многообразие функциональных вариантов в сочетании с различными системными интерфейсами позволяет на базе Granch SBNI16 решать множество задач, таких как:

Объединение локальных сетей

Подключение к провайдеру

Передача голоса по технологии Voice-over-DSL

Объединение АТС

Организация абонентского выноса

Подключение к телефонным сетям общего пользования

Подключение банкоматов и POS-терминалов

Характеристики линейного интерфейса SBNI16

Модемы семейства Granch SBNI16 имеют линейный интерфейс G.SHDSL (рекомендация ITU-T G.991.2). Особенностью реализации этого интерфейса в оборудовании Granch SBNI16 является расширенный диапазон скоростей (64…4608 кбит/с), а также большие возможности настройки параметров интерфейса, что позволяет добиться максимальной скорости и надежности передачи информации для конкретной линии.

В модемах Granch SBNI16 также реализована функция автоматической настройки скорости соединения в диапазоне 192-2304 кбит/с. Пользователь при желании может установить верхний порог скорости в указанных пределах.

Модемы Granch SBNI16 совместимы с оборудованием других производителей, поддерживающих технологию "Ethernet over DSL".

Основные параметры линейного интерфейса

Тип интерфейса: G.SHDSL (рекомендация ITU-T G.991.2)

Тип соединения: точка-точка

Количество проводов линии связи: 2 (одна пара)

Скорость передачи: 64 - 4608 кбит/с *

Линейный код: ТС-РАМ

Вид связи: полный дуплекс

* Шаг изменения скорости 8 кбит/c для внутренних модемов, 64 кбит/c для внешних модемов

Максимальная длина линии связи для модемов семейства Granch SBNI16

Примечание:

R – сопротивление петли линии связи.

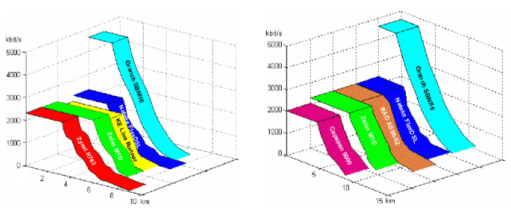

Ниже представлены графики сравнения характеристик модемов Granch SBNI16 и xDSL-модемов других производителей.

Примечание:

Графики приведены для кабелей сечением 0,4 и 0,5 мм и построены при использовании данных взятых с официальных сайтов производителей модемов.

Состав семейства Granch SBNI16

Модели семейства Granch SBNI16 можно классифицировать по следующим категориям:

по типу конструктива

по функциональности

Классификация по типу конструктива

Внутренний (PCI-шина) /представлен только модемом SBNI16-PCI/

Внешний (Desktop)

Стоечный (Rackmount) /в стадии разработки/

Классификация по функциональности (модификации)

Модем представлен следующими видами системных интерфейсов:

V.35/RS-530/RS-232

E1

PCI Bus master (плата расширения для IBM PC совместимого компьютера)

Модем-мост имеет 2 Ethernet порта 10/100 Base-T и программное обеспечение, реализующее функции маршрутизации трафика на MAC уровне (Ethernet Bridge).

Модем-маршрутизатор имеет 2 Ethernet порта 10/100 Base-T и программное обеспечение, реализующее функции IP маршрутизатора.

Интегрированные устройства доступа. Эти устройства реализованы на базе модема, моста и маршрутизатора. Кроме основных портов, они имеют дополнительные интерфейсы, расширяющие их функциональность, позволяющие широко использовать технологии SHDSL для интегрированного доступа. Имеются варианты исполнения таких устройств со следующими дополнительными интерфейсами:

V.35/RS-530/RS-232

E1 (2E1)

FXO/FXS

В таблицах представлен полный состав модемов семейства Granch SBNI16 запланированных к выпуску

Интегрированные устройства доступа

Примечания:

Универсальный последовательный интерфейс V.35 поддерживает следующие типы:

V.35

RS-530, RS-449/V.36, X.21

RS-232

Коэффициент перед обозначением системного интерфейса указывает на количество портов данного вида.

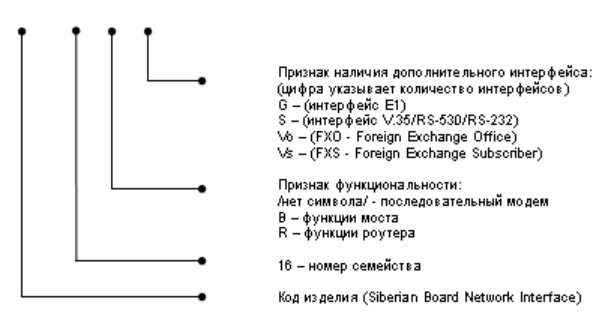

В обозначениях моделей используется сокращенное торговое название. Приняты следующие обозначения:

V.35/RS-530/RS-232 - S

Ethernet/Bridge - B

Ethernet/Router - R

E1 - G

FXO - Vo

FXS - Vs

Рекомендации по выбору модемов Granch SBNI16

Большой ассортимент моделей позволяет очень гибко подходить к решению практически любой задачи по организации каналов связи в сетях передачи данных.

Модемы внутреннего исполнения рекомендуется использовать для подключения удаленных станций к серверам, объединения сетей или отдельно стоящих компьютеров. С точки зрения настройки модем воспринимается ОС как обычный сетевой интерфейс, поэтому потребитель может использовать все средства конфигурации конкретной рабочей среды и ее приложений для настройки необходимых ему сервисов.

Модемы внешнего исполнения предназначены для подключения терминалов, компьютеров или маршрутизаторов, различных технологических устройств, а также банковского оборудования через соответствующие типы синхронных/асинхронных последовательных портов. В зависимости от типа используемых последовательных портов, модемы можно рекомендовать для организации высокоскоростных каналов связи в сетях передачи данных, организации каналов связи между АТС, построения оборудования абонентского выноса и т. д. При использовании интерфейса E1, модем может передавать через канал SHDSL как весь поток, так и часть тайм-слотов в соответствии с задаваемой пользователем картой их распределения.

Модемы с функциями Ethernet Bridge рекомендуется применять для подключения удаленных станций к серверам, объединения сетей или отдельно стоящих компьютеров, использующих технологию Ethernet. В отличие от внутренних модемов они не требуют настроек под конкретную ОС. Их конфигурирование производится с любого компьютера при помощи терминальной программы или переключателями расположенными на задней панели.

Модемы с функциями маршрутизатора рекомендуется применять для создания корпоративных территориально распределенных сетей, подключения к интернет-провайдерам с возможностью настройки потребителем различного межсетевого взаимодействия. Настройка модемов и конфигурирование функций маршрутизатора производится с любого компьютера находящегося в пределах сети, к которой подключено устройство.

В отдельную группу можно выделить многофункциональные модемы (интегрированные устройства доступа), имеющие одновременно несколько различных системных интерфейсов. Таким решением реализуется концепция устройства с полной интеграцией услуг доступа, позволяющего получить весь спектр сервисов обмена информацией. Без использования дополнительного оборудования, на базе таких модемов, можно объединять локальные сети удаленных филиалов, подключать устройства с последовательными интерфейсами (например, банкоматы и POS-терминалы), а также предоставлять услуги аналоговой телефонии без выделения дополнительного кабеля.

Одним из интерфейсов, которым могут быть оборудованы интегрированные устройства доступа, является интерфейс FXO/FXS. Он обеспечивает передачу аналогового телефонного сигнала с использованием технологии Voice-over-DSL. Модемы с телефонными интерфейсами FXO/FXS рекомендуется применять для организации связи между удаленными станциями и серверами, объединения сетей или отдельно стоящих компьютеров, если есть необходимость одновременной передачи аналоговой телефонии (например, для подключения удаленного офиса к корпоративной АТС или к ТФОП). Указанные интерфейсы FXO (Foreign Exchange Office) и FXS (Foreign Exchange Subscriber) предназначены для оцифровки телефонных аналоговых сигналов и подключаются соответственно со стороны АТС и телефонных аппаратов.

Во всех случаях, когда используется несколько интерфейсов, пользователь может распределить пропускную способность канала SHDSL между используемыми интерфейсами пропорционально нагрузке на канал.

Совместимость модемов Granch SBNI16

Все модели совместимы на линейном уровне между собой. Для совместимости на сетевом уровне необходимо использовать модемы с аналогичными пользовательскими интерфейсами на обеих сторонах. Модемы с функцией "маршрутизатор" можно использовать для подключения к модемам с произвольными видами интерфейсов. Модемы внутреннего исполнения можно подключать к любым моделям модемов внешнего исполнения, при соответствующей настройке программного обеспечения компьютера.

Информация для заказа:

SBNI16-PCI Модем внутреннего исполнения с PCI шиной

SBNI 16 B - 2G Модем внешнего desktop исполнения

G.SHDSL модем для выделенных физических линий Granch SBNI16B

Назначение и общие характеристики

Модем SBNI16-SHDSL-Bridge (Granch SBNI16B) предназначен для связи удаленных сетей, подключения удаленных станций к сетям, использующим технологию Ethernet, по выделенным физическим металлическим двухпроводным линиям.

Granch SBNI16B представляет собой G.SHDSL модем с функциями Ethernet Bridge в настольном (desktop) конструктиве. Модем Granch SBNI16B имеет следующие особенности:

Обеспечение симметричного трафика по одной витой паре в расширенном диапазоне скоростей: от 64 до 4608 кбит/c

Встроенная функция маршрутизации трафика на MAC-уровне (Ethernet Bridge) с широким набором возможностей управления и сбора статистики

Несколько вариантов исполнения, различающихся наличием и типом второго (дополнительного) интерфейса, позволяют получить широкий спектр сервисов обмена информацией и превращают модем в интегрированное устройство доступа

Модем Granch SBNI16B имеет следующий набор основных интерфейсов:

G.SHDSL интерфейс для связи с удаленным модемом по выделенной физической двухпроводной линии обеспечивает скорость передачи до 4608 кбит/с.

2 Ethernet 10/100 BaseT интерфейса для подключения к локальной сети (позволяет подключить до двух сегментов сети с разграничением трафика между сегментами по технологии VLAN)

RS-232 - порт консоли для управления модемом через терминал

Конфигурирование модема осуществляется переключателями, расположенными на задней панели, или терминальной программой через порт RS-232. Управляющее программное обеспечение позволяет задавать режимы работы по каждому интерфейсу и вести по ним сбор статистики, управлять приоритетами очередей (QoS), использовать тестовый режим для определения коэффициента ошибок линии, а также выполнять конфигурирование удаленного модема.

Характеристики линейного интерфейса G.SHDSL

Тип интерфейса: G.SHDSL (рекомендация ITU-T G.991.2)

Тип соединения: точка-точка

Количество проводов линии связи: 2 (одна пара)

Скорость передачи: 64 - 4608 кбит/с *)

Функция автоматической настройки скорости в диапазоне 192-2304 кбит/с

Линейный код: ТС-РАМ

Вид связи: полный дуплекс

* Модем имеет 16 фиксированных значений скорости при конфигурировании с помощью переключателей, либо шаг изменения скорости 64кбит/с при конфигурировании с терминала.

Максимальная длина линии связи для модемов SBNI16B

Характеристики системного интерфейса и встроенного Ethernet Bridge

Два порта Ethernet 10/100 BaseT, работающих в Full Duplex/ Half Duplex режимах, поддерживающих автоопределение прямого и кросс-кабеля

Фильтрация пакетов на MAC уровне, что обеспечивает прозрачность для всех протоколов верхнего уровня

Максимальный размер пакета - 1536 байт, обеспечивающий прохождение кадров VLAN

Объем таблицы MAC адресов - 2048 значений

Размер буфера пакетов - 340 пакетов

Скорость пересылки (фильтрации) пакетов составляет 150 000 пакетов/c

Варианты исполнения модема Granch SBNI16B

Модем Granch SBNI16B имеет следующие варианты исполнения, различающиеся наличием и типом дополнительных интерфейсов:

Коэффициент перед обозначением системного интерфейса указывает на количество портов данного вида.

Варианты исполнения, включающие дополнительные интерфейсы (с сохранением базовых функций) переводят модемы Granch SBNI16B в новый класс - интегрированные устройства доступа. Таким решением реализуется концепция устройства с полной интеграцией услуг доступа, позволяющая получить весь спектр сервисов обмена информацией. Без использования дополнительного оборудования, на базе таких модемов, можно объединять локальные сети удаленных филиалов, подключать устройства с последовательными интерфейсами (например, банкоматы и POS-терминалы), а также предоставлять услуги аналоговой телефонии без выделения дополнительного кабеля. Одним из интерфейсов, которым могут быть оборудованы интегрированные устройства доступа, является интерфейс FXO/FXS. Он обеспечивает передачу аналогового телефонного сигнала с использованием технологии Voice-over-DSL. Модемы с телефонными интерфейсами FXO/FXS рекомендуется применять для объединения сетей, подключения рабочих станций к сетям, если есть необходимость одновременной передачи аналоговой телефонии (например, для подключения удаленного офиса к корпоративной АТС или к ТФОП). Указанные интерфейсы, FXO (Foreign Exchange Office) и FXS (Foreign Exchange Subscriber) предназначены для оцифровки телефонных аналоговых сигналов и подключаются соответственно со стороны АТС и телефонных аппаратов. Во всех случаях, когда используется несколько интерфейсов, пользователь может распределить пропускную способность канала SHDSL между используемыми интерфейсами пропорционально нагрузке на канал. Настройка дополнительных интерфейсов модемов осуществляется при помощи терминальной программы

Совместимость

Granch SBNI16B совместимы по линейному интерфейсу с SBNI16-PCI, что позволяет использовать различные варианты включения модемов этого семейства.

Модемы Granch SBNI16B допускают совместную работу с оборудованием других производителей, поддерживающих технологию "Ethernet over DSL".

Типовые примеры включения SBNI16B

Подключение удаленной локальной сети к серверу

Сервер и удаленные станции объединены в одну сеть. Со стороны сервера используется вариант внутреннего исполнения SBNI16-SHDSL-PCI. Операционные системы: FreeBSD, Linux, WindowsNT, Windows 2000, Windows XP.

Соединение локальных сетей через мосты

Две локальные сети объединяются в одну на сетевом уровне. Изоляция локального трафика на MAC-уровне

Типовое включение SBNI16B с дополнительными интерфейсами

Соединение локальных сетей через мосты и объединение цифровых АТС

Две локальные сети объединяются в одну на сетевом уровне. Изоляция локального трафика на MAC-уровне. Дополнительно два удаленных филиала могут объединить свои цифровые АТС посредством портов E1.

Соединение локальных сетей через мосты с выделением дополнительного канала для соединения двух отдельных компьютеров

Две или более локальные сети объединяются в одну или несколько независимых. Изоляция локального трафика на MAC-уровне. Дополнительно через этот же канал можно подключить отдельно стоящий компьютер, терминал, банкомат, или технологическое оборудование.

Соединение локальных сетей через мосты с дополнительным каналом для соединения маршрутизаторов

Две или более локальные сети объединяются в одну или несколько независимых. Изоляция локального трафика на MAC-уровне. Дополнительно через этот же канал можно подключиться к маршрутизаторам для выхода в другие внешние сети.

Соединение локальных сетей через мосты и подключение к аналоговой АТС

Две или более локальные сети объединяются в одну или несколько независимых. Изоляция локального трафика на MAC-уровне. Дополнительно в удаленном филиале можно подключить до 2-х телефонов к аналоговой АТС посредством портов FXO/FXS.

G.SHDSL модем c интерфейсом E1 Granch SBNI16-G, Granch SBNI16-2G

Назначение и общие характеристики

Модем Granch SBNI16-G, Granch SBNI16-2 G предназначен для связи коммуникационного оборудования (маршрутизаторы, мультиплексоры, офисные ATC) с интерфейсом E1 (G.703/G704, 2048 кбит/с) по выделенным физическим двухпроводным линиям.

Granch SBNI16- G/2 G представляет собой G. SHDSL модем, c интерфейсом E1 (SBNI16-G) или двумя интерфейсами E1 (SBNI16-2G), выполненный в настольном (desktop) конструктиве.

Модем Granch SBNI16- G/2 G имеет следующие особенности:

Обеспечение симметричного трафика по одной витой паре в расширенном диапазоне скоростей: от 64 до 4096 кбит/c , при использовании двух интерфейсов E 1 и от64 до 2048 кбит/c, при использовании одного интерфейса E 1

Два варианта исполнения: Granch SBNI16- G и Granch SBNI16-2 G, различающиеся количеством интерфейсов E 1/ G .703

Модем Granch SBNI16- G/2 G имеет следующий набор основных интерфейсов:

G.SHDSL интерфейс для связи с удаленным модемом по выделенной физической двухпроводной линии, обеспечивает скорость передачи до 4096 кбит/с

E 1/ G .703 синхронный системный интерфейс, поддерживающий каналы с цикловой структурой G.704 (framed E1)

RS-232 – порт консоли для управления модемом через терминал

Конфигурирование модема Granch SBNI16- G/2 G осуществляется переключателями на задней панели или терминальной программой через консольный порт. Управляющее программное обеспечение позволяет задавать режимы работы системных и линейных интерфейсов, вести по ним сбор статистики, использовать тестовый режим для определения коэффициента ошибок линии, а также выполнять конфигурирование удаленного модема.

Характеристики линейного интерфейса G.SHDSL

Тип интерфейса: G.SHDSL (рекомендация ITU-T G.991.2)

Тип соединения: точка-точка

Количество проводов линии связи: 2 (одна пара)

Вид связи: полный дуплекс

Скорость передачи для Granch SBNI16-G: 64 – 2048 кбит/с *)

Скорость передачи для Granch SBNI16-2G: 64 – 4096 кбит/с *)

Скорость передачи для Granch SBNI16-G**: 64 - 4608 кбит/с **)

Функция автоматической настройки скорости в диапазоне 192-2304 кбит/с

Линейный код: ТС-РАМ

* ) Модем имеет 15 фиксированных значений скорости для модема SBNI16-G и 10 для модема SBNI16-2G при конфигурировании с помощью переключателей либо шаг изменения скорости 64 кбит/с при конфигурировании с терминала

**) Только для интегрированных устройств доступа, имеющих дополнительные интерфейсы отличные от E1

Характеристики системного интерфейса E1

Количество портов: 1 (Granch SBNI16- G), 2 (Granch SBNI16- 2G)

Число проводов в линии связи: 4 (две пары)

Линейный код (ITU- T G.703): HDB3, AMI

Скорость передачи данных: Nx64 кбит/ c где N=1…32, для каждого из интерфейсов Е1 (64…2048 кбит/с с шагом 64 кбит/с)

Дальность связи, км: 2.4 (для кабеля 0.5 мм), 1.6 (для кабеля 0.4 мм)

Цикловая структура ( framing): G.704

Сверхциклы (superframe): CRC4, CAS

Отключение цикловой структуры ( unframed mode): есть

Тип разъема: RJ-45 (розетка)

Тип и параметры системного интерфейса выбираются при помощи команд терминальной программы

Совместимость

Granch SBNI16- G совместимы на уровне линейного интерфейса с устройствами семейства SBNI16.

Интегрированные устройства доступа SBNI 16 с интерфейсом E 1

Granch SBNI16 с интерфейсом E1 имеет несколько вариантов исполнения, различающихся наличием и типом второго (дополнительного) системного интерфейса, что позволяет получить широкий спектр сервисов обмена информацией и превращает модем в интегрированное устройство доступа.

Модемы Granch SBNI16- G** в различных вариантах исполнения предназначены для организации высокоскоростных каналов связи в сетях передачи данных для решения следующих задач:

объединение распределенных локальных сетей

подключение ЛВС к глобальным сетям

передача мультисервисного трафика (голос/данные/видео)

объединение АТС

Варианты исполнения модема Granch SBNI16- G*

Варианты исполнения, включающие дополнительные интерфейсы (с сохранением базовых функций) переводят модемы Granch SBNI16- G в новый класс - интегрированные устройства доступа. Таким решением реализуется концепция устройства с полной интеграцией услуг доступа, позволяющая получить весь спектр сервисов обмена информацией. Без использования дополнительного оборудования на базе таких модемов можно объединять локальные сети удаленных филиалов, подключать устройства с последовательными интерфейсами (например, банкоматы и POS-терминалы) по тому же кабелю.

Технико-экономическое обоснование применения инновационной технологии

Модемы «Сигранд» SG-16 созданы на базе уникального высокоскоростного интерфейса, лучшего в мире в классе SHDSL.

Сравните сами: эти модемы работают со скоростью до 6 мегабит в секунду ПО ОДНОЙ ПАРЕ проводов – а большинство иных конкурентов, используя ДВЕ ПАРЫ – только 4,6 мегабит. В равных условиях, работая на однопарных линиях – другие модемы способны достичь всего-навсего 2.3-мегабитной скорости.

При помощи модемов SG-16 возможно увеличение производительности существующих линий связи в несколько раз, без лишних затрат на прокладку или аренду дополнительной кабельной сети. ). Аналоги зарубежного производства того же класса стоят 1000 - 3000 USD. Применение адаптеров серии SBNI12 позволяет примерно в 10 раз сократить расходы на организацию такой сети.

Больше не требуется дополнительное оборудование связи и дополнительные линии!

Комплектование дополнительным интерфейсом переводит модемы Granch SBNI16B и Granch SBNI16R в новый класс - интегрированные устройства доступа.
Вместе с подключением локальной сети филиала через основной интерфейс Ethernet, можно подключить дополнительное оборудование филиала.

Возможность предоставления 2-х сервисов по одной паре:

С функциями Bridge:

SBNI16B-G: Ethernet + E1 - позволяет объединять локальные сети удаленных филиалов и подключать коммуникационное оборудование (маршрутизаторы, мультиплексоры, офисные ATC) с интерфейсом E1 (G.703/G704) по одной физической линии.
SBNI16B-S: Ethernet + последовательный интерфейс V.35/RS-530/RS-232 - позволяет объединять локальные сети удаленных филиалов и подключать устройства с последовательным интерфейсом (маршрутизаторы, банкоматы и POS-терминалы) по одной физической линии.
SBNI16B-2Vo/2Vs: Ethernet + 2 голосовых канала Voice-over-DSL - позволяет объединять локальные сети удаленных филиалов и подключать до 2-х аналоговых телефонных каналов по одной физической линии.

С функциями Router:

SBNI16R-G: Ethernet + E1.
SBNI16R-S: Ethernet+последовательный интерфейс V.35/RS-530/RS-232.
SBNI16R-2Vo/2Vs: Ethernet+2 голосовых канала Voice-over-DSL.

Во всех случаях, пользователь может распределить пропускную способность канала SHDSL между используемыми интерфейсами с шагом 64 кбит/с для каждого интерфейса.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

В г. Междуреченске (Кемеровская область) введена в эксплуатацию система коммунальных платежей "Город", построенная на базе оборудования "Гранч". Создание развитой сети пунктов приема платежей позволило упростить и облегчить оплату населением счетов за телефоны, электроэнергию, квартирную плату и многие другие услуги. Также ввод в эксплуатацию системы "Город" позволил ускорить прохождение платежей поставщикам услуг. Для связи между точками приема платежей, размещенных в городских отделениях почтовой связи, и Междуреченском отделении ОАО АКБ "Кузбассугольбанка" используются DSL-модемы "Granch SBNI12-11", работающие в надтональном режиме. Использование этого технического решения позволило минимизировать затраты на создание кабельной сети передачи данных, поскольку оборудование серии "12-11" позволяет организовать передачу данных в режиме выделенного канала по уже имеющимся линиям голосовой связи. Девять пунктов приема платежей связаны с банком через многоканальные маршрутизаторы - концентраторы доступа "Granch SBIC", установленные в городских АТС Междуреченска. Реализацией проекта системы "Город" занимается ОАО АКБ "Кузбассугольбанк"(г. Кемерово), входящий в состав банковской группы "УралСиб". Программное обеспечение системы "Город" разработано новосибирской фирмой "Центр Финансовых технологий". Проект "Город" не ограничивается Междуреченском, а рассчитан на внедрение во всех городах Кемеровской области; в частности, в настоящее время система "Город" работает в гг. Кемерово, Юрга, Междуреченск, ведутся работы по внедрению системы в г. Прокопьевске.

Новые потребительские свойства продукции

Модели семейства Granch SBNI16 обладают рядом особенностей. Так, с их помо-щью можно создать коммуникационное соединение, обеспечивающее передачу симмет-ричного трафика по одной витой паре в очень широком диапазоне скоростей передачи информации: от 64 до 4608 кбит/с (это обычно декларируется при объединении потоков по двум двухпроводным линиям). В них реализован широкий спектр системных интер-фейсов, сочетание которых в одном аппарате позволяет говорить о его превращении в ин-тегрированное устройство доступа. SHDSL-модемы семейства Granch SBNI16 оснащены достаточным набором инструментов для управления и настройки. Специальные функции обеспечивают сбор статистики работы модемов. Имеются версии устройств, как во внеш-нем, так и во внутреннем исполнении.
Многообразие вариантов функциональной и корпусной реализации в сочетании с различными системными интерфейсами позволяет решать на базе семейства Granch SBNI16 различные коммуникационные задачи. С их помощью можно объединить отдель-ные локальные сети в единое информационное пространство или подключить корпора-тивную информационную систему к внешнему провайдеру. Они обеспечивают передачу голоса по технологии Voice-over-DSL и организацию абонентского выноса. Наконец, на их основе можно объединять офисные АТС, а также подключаться к телефонным сетям общего пользования или подключать к сети банкоматы и POS-терминалы.
Все модемы семейства Granch SBNI16 имеют линейный интерфейс G.SHDSL (ре-комендация ITU-T G.991.2), реализация которого в этих устройствах отличается расши-ренным диапазоном скоростей передачи информации и большими возможностями регу-лирования параметров интерфейса. Это позволяет наилучшим образом настроить работу модема по конкретной линии связи, с учетом ее собственных физических особенностей. Аппараты семейства поддерживают тип соединения «точка-точка», линейный код — ТС-РАМ, вид обеспечиваемой связи — полный дуплекс.
В модемах Granch SBNI16 реализована функция автоматической настройки скоро-сти соединения в диапазоне 192—2304 кбит/с. При необходимости пользователь может установить верхний порог значения в указанных пределах. Шаг изменения скорости со-ставляет 8 кбит/с для моделей во внутреннем исполнении и 64 кбит/с ? во внешнем. Эти устройства совместимы и с оборудованием других производителей, поддерживающим технологию Ethernet over DSL.
При работе на максимальной скорости передачи информации (4608 кбит/с) модемы семейства Granch SBNI16 обеспечивают длину линии связи до 2 км при использовании кабеля ТПП50-0.4 и до 2,6 км в случае кабеля ТПП50-0.5. Если же пропускную способ-ность коммуникационной линии достаточно поддерживать на уровне 128 кбит/с, то даль-ность устойчивого соединения увеличивается до 7,4 и 11 км соответственно.
Модели семейства Granch SBNI16 классифицируются по двум базовым категориям ? конструктиву и функциональности. По конструктиву имеются три градации: использо-вание внешней PCI-шины (только в модеме SBNI16-PCI); внешний модем; модем для монтажа в стандартную 19-дюйм стойку (Rackmount) (в стадии разработки). По функцио-нальности для стандартных модемов выделяется три вида в зависимости от используемого интерфейса: V.35/RS-530/RS-232; E1; PCI Bus master (плата расширения для IBM PC со-вместимого компьютера). Модемы-мосты имеют два Ethernet-порта стандарта 10/100 BaseT и ПО, реализующее функции маршрутизации трафика на MAC-уровне (Ethernet Bridge). Модемы-маршрутизаторы также оснащаются двумя Ethernet-портами стандарта 10/100 BaseT и специальным ПО, поддерживающим функции IP-маршрутизатора.
Модели во внутреннем исполнении рекомендуются для подключения удаленных станций к серверам, объединения сетей или отдельно стоящих компьютеров. Модем вос-принимается операционной системой как обычный сетевой интерфейс, поэтому пользова-тель может настраивать необходимые ему сервисы, используя все средства конфигурации рабочей среды и ее приложений.
Аппараты во внешнем исполнении предназначены для подключения терминалов, компьютеров или маршрутизаторов, различных технологических устройств, а также бан-ковского оборудования через соответствующие типы синхронных/асинхронных последо-вательных портов. В зависимости от типа последовательных портов их можно использо-вать для организации высокоскоростных каналов связи в сетях передачи данных, каналов связи между АТС, абонентского выноса и т. д.
В особую категорию следует выделить интегрированные устройства доступа, кото-рые создаются на базе модема, моста и маршрутизатора. Кроме основных модемных пор-тов, они имеют дополнительные интерфейсы, расширяющие функциональность и позво-ляющие широко применять технологии SHDSL для интегрированного доступа. В семей-стве Granch SBNI16 имеются варианты исполнения таких устройств с дополнительными интерфейсами V.35/RS-530/RS-232, E1 (2E1), FXO/FXS.
В таких устройствах реализуется концепция полной интеграции услуг доступа, по-зволяющей получить весь спектр сервисов обмена информацией. На базе таких модемов, без дополнительного оборудования, можно объединять локальные сети удаленных филиа-лов, подключать устройства с последовательными интерфейсами (например, банкоматы и POS-терминалы), а также предоставлять услуги аналоговой телефонии без выделения до-полнительного кабеля.

Качественные характеристики, предъявляемые к сырью и материалам

Новая продукция: семейство модемов Granch SBNI16 G.SHDSL на сегодняшний день обеспечивает лучшие линейные параметры для данной технологии - до 4,6 Мбит/с по одной паре, дальность до 11 км!
Модемы "Сигранд" серии SG-16 являются развитием оборудования SBNI16, прежде выпускаемого фирмой "Гранч".
Главным отличием продукции от ранее выпускавшихся модемов, является увеличенная с 4.6 до 6 мегабит в секунду скорость линейного интерфейса. На данный момент модели SG-16 являются самыми быстрыми модемами в мире в классе SHDSL оборудования.
В семейство SG-16 входят 9 разновидностей модемов - 8 внешних, в настольном исполнении и 1 внутренний модем.
Гарантия на оборудование составляет 3-7 лет.
В соответствии со ст. 16 Закона РФ «О связи», все средства связи, используемые во взаимоувязанной сети связи Российской Федерации, подлежат обязательной проверке (сертификации) на соответствие установленным стандартам, иным нормам и техническим требованиям.
Самые быстрые SHDSL модемы разрешены Федеральным агентством связи РФ для применения на линиях связи сетей общего пользования.
SHDSL модемы Sigrand SG-16 новосибирской компании "Сигранд" успешно прошли процедуру регистрации в Федеральном агентстве связи Российской федерации. Сертификационные испытания проводились на соответствие техническим требованиям РД 45.122-99 "Аппаратура передачи данных, предназначенная для использования в качестве абонентских установок на физических линиях связи сетей общего пользования".
Декларации соответствия № Д-ТМ-0116 - Д-ТМ-0124 и Д-ТМ-0147 сроком действия до 21 мая 2009 г. удостоверяют, что заявленное оборудование не окажет дестабилизирующего воздействия на целостность, устойчивость функционирования и безопасность единой сети электросвязи Российской Федерации.
Модемы серии SG-16 на сегодняшний день обладают самым скоростным линейным интерфейсом, обеспечивающим скорость передачи до 6 Мбит/c по одной паре. Высокая скорость линейного интерфейса в сочетании с большой дальностью (до 11 км) и разнообразием системных интерфейсов позволяют решать на этом оборудовании самые требовательные задачи для широкого круга потребителей – корпоративных клиентов, провайдеров, операторов связи.
В списке зарегистрированных деклараций вся номенклатура серийно впускаемых изделий – это модемы со следующими интерфейсами:
Ethernet c функциями бриджа;
V35;
E1 и 2*E1;
Ethernet + телефонные каналы.
Кроме того, это - мультиплексоры со следующими комбинациями интерфейсов:
Ethernet + E1;
Ethernet + 2*E1;
Ethernet + V.35,
позволяющие при использовании одной пары организовать передачу нескольких независимых сервисов.
А также многофункциональный маршрутизатор, имеющий расширяемую платформу и поддерживающий различные комбинации перечисленных интерфейсов, включая Wi-Fi, а также режим удвоенной скорости по 4-х проводной линии - до 12 Мбит/c.
Копии "Деклараций о соответствии", зарегистрированных Федеральным Агентством связи Российской федерации, можно найти на http://www.sigrand.ru в описаниях устройств.

Стадия и уровень разработки

Производство отдельных модулей системы.
Мелкосерийный выпуск комплексов и разработка изделий специального назначения.

Предлагаемые инвестиции

2 млн. руб.

Рынки сбыта

Достоинства модемов "Сигранд" послужили причиной интереса к ним иностранных специалистов. После проведения сравнительных испытаний с продукцией иных производителей, модемы "Сигранд SG-16B" и "Сигранд SG-16BV" стали поставляться в Казахстан и Украину. Среди аргументов в пользу выбора этого оборудования, помимо надежности работы и защищенности передаваемой информации, украинские и казахстанские IT-специалисты относят простоту настройки и эксплуатации модемов.
Продукцию охотно покупают страны дальнего зарубежья. В их числе Таиланд, Чехия, Эквадор, США, Франция, Хорватия.

Возможность и эффективность импортозамещения

По своим техническим возможностям и характеристикам АСУТП превосходит ряд зарубежных аналогов. Она базируется на самой современной микропроцессорной базе и открытых международных стандартах, учитывает характеристики российских промышленных объектов и полностью соответствует требованиям отечественных нормативных документов.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12

Дата поступления материала

27.11.2006
