Наименование инновационного проекта

«Производство комплекса измерительного АСН – 6 ВНГ».

Рекомендуемая область пременения

Нефтехимическая промышленность.

Назначение, цели и задачи проекта

Основное назначение проекта – разработка и производство современного измерительного комплекса, предназначенного для налива светлых нефтепродуктов в автоцистерны на нефтеналивных станциях нефтебаз и учёта отпускаемых нефтепродуктов по заданной дозе в единицах объёма или массы.

Оборудование, представленное в проекте, принадлежит к самым современным и наукоемким продуктам. Это лучшая инновационная разработка, не имеющая зарубежных аналогов.

Узлы, входящие в состав оборудования, имеют сертификаты и могут эксплуатироваться во взрывоопасной зоне 1.

Комплексы измерительные АСН-6ВНГ модуль могут изготавливаться в климатическом исполнении У, категории размещения 2 для эксплуатации при температуре окружающего воздуха -40...+50 °С, и в климатическом исполнении ХЛ категории размещения 2 для работы при температуре окружающего воздуха -60...+50 °С в соответствии с ГОСТ 15150 - 69.

Комплексы измерительные АСН-6ВНГ модуль выполняют следующие функции:

одновременный отпуск одного вида топлива в автоцистерну потребителя по заданным оператором дозам в литрах или единицах массы при установке массового расходомера;

прекращение налива при достижении заданной дозы;

прекращение налива при срабатывании датчика ограничения уровня налива;

прекращение налива при ручном отключении насоса;

предотвращение налива при нарушении заземления (комплекс оснащен устройством заземления а/ц);

устройство заземления а/ц не дает разрешение на налив продукта при неполном заземлении;

установлен термодатчик для измерения температуры перекачиваемого продукта;

насосный блок изготовлен на отдельной раме, что позволяет его размесить при необходимости на отдельной площадке или в насосной станции;

отображение информации о суммарном количестве отпущенного топлива по вызову оператора на ПДУ или при подаче соответствующей команды с компьютера;

сохранение в отсчётном устройстве информации о суммарном количестве отпущенного топлива и отсутствие возможности его изменения в течение 10 лет при отключении электропитания;

аварийное прекращение выдачи дозы непосредственно оператором на посту налива, с ПДУ или компьютера, расположенных в операторной;

продолжение отпуска заданной дозы при устранении аварии с разрешения оператора с ПДУ или компьютера;

максимум автоматизации;

высокая точность дозирования и защита от гидроудара;

локальное управление процессом налива.

Краткое описание заменяемого процесса или решаемой проблемы

ОАО «Промприбор» ведет серийный выпуск оборудования, позволяющего осуществлять процессы налива, слива, перекачивания, газоотделения, учета, фильтрации, дозирования светлых и темных нефтепродуктов.

ОАО «Промприбор» производит различные модификации измерительных комплексов для налива светлых нефтепродуктов АСН – МОДУЛЬ для налива нефтепродуктов в автоцистерны.

До комплекса измерительного  АСН- 6ВНГ выпускались комплексы измерительные АСН-4ВГ, АСН-5ВГ. Их недостатком было осуществление только верхнего налива автоцистерны и только одним отсеком и одним стояком, что снижало производительность работ на 15% (в сравнении с АСН – 6ВГ).

Краткое описание предлагаемого технологического процесса

Технические решения, примененные в конструкции АСН-6ВНГ модуль:

Уменьшены моментные нагрузки на основание наливного стояка;

Уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа коренного шарнира. При этом усилия по управлению установкой не превышают 100 Н (до 10 кгс);

Обеспечивается работоспособность шарниров в течение всего срока службы установки;

Применение "вертлюга" на наливном стояке позволило значительно увеличить зону обслуживания а/ц;

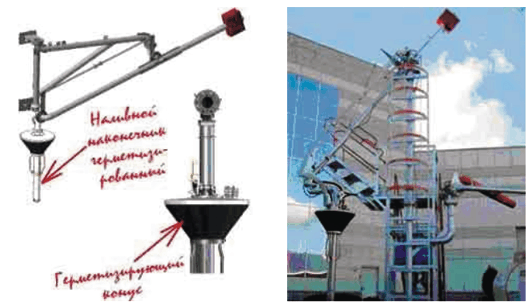

Герметизированный наконечник позволяет отводить пары углеводородов при загрузке автоцистерны;

Наливной стояк верхнего налива оснащен комплектом датчиков, позволяющих автоматизированной системе обеспечить безопасное управление технологическим процессом, предусмотренное действующими стандартами, в т.ч. отключение подачи топлива при достижении датчика предельного уровня, формирование разрешения на отъезд автоцистерны из зоны налива только после извлечения наливного наконечника из горловины автоцистерны. Конструкция наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества;

Воздушный клапан в самой верхней точке наливного стояка верхнего налива обеспечивает быстрое и полное опорожнение его подвижных частей в автоцистерну;

Применен фильтр-газоотделитель, что повышает точность учета перекачиваемых нефтепродуктов;

Наливные стояки нижнего налива комплектуются присоединительными головками типа "сухой разъем" для подключения шарнирного трубопровода к цистерне и изготовлен в соответствии стандарту API 1004. Разъем исключает "капеж" при отсоединении трубопровода;

Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса;

Задвижка перед насосом позволяет перекрыть, при необходимости, подачу продукта непосредственно на наливную установку;

В установке применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при изменении температуры окружающей среды;

В комплексах применяются насосы со стальной проточной частью, компенсаторы, клапаны сброса повышенного давления в трубопроводах;

В конструкции АСН применяется устройство заземления автоцистерн, которое не позволяет включить установку налива при неполном заземлении автоцистерны и снятии статического электричества;

Насосный блок установки изготовлен в виде отдельного блока, что позволяет устанавливать его не только непосредственно вблизи стояка, но и в насосной станции, где нет влияния атмосферных осадков;

Возможность комплектования АСН-6ВНГ модуль шлагбаумом;

В состав АСН-6ВНГ модуль входит силовой шкаф;

Высота наливного стояка позволяет обслуживать автоцистерны высотой до 4-х метров, обеспечивая полное опорожнение наливного стояка.

Технические характеристики

Блоки измерительные изготавливаются в стандартном исполнении со счетчиками производства ОАО "ПРОМПРИБОР" ППВ 100-1,6, так же могут изготавливаться с узлами учета SATAM (объемный учет), или с массовыми расходомерами Micro Motion Elite CMF-300, YOKAGAWA, KRONE или другие по согласованию с заказчиком.

Технико-экономическое обоснование применения  инновационной технологии

Комплекс АСН-6ВНГ модуль состоит из основных узлов:

Наливного стояка верхнего налива с наливным наконечником, клапаном отсекателем управляемым;

Наливного стояка нижнего налива с присоединительной головкой, клапаном отсекателем;

Модуля измерительного в составе: центральный блок управления ЦБУ, КП-48, счетчик ППВ-100-1,6 (или массовый расходомер по заказу), фильтр-газоотделитель; клапан обратный, клапан сброса повышенного давления, клещи заземления, шкаф силовой, рукав отвода паров с быстроразъемным соединением.

Насосного блока с насосом КМ 100-80-170Е (или другой в соответствии с заказом), компенсатором Ду 100, затвором поворотным АРМАТЕК Ду100;

Входной лестницы;

Одного или двух перекидных трапов, в зависимости от заказа.

Для дистанционного управления процессом налива и проведения учетно-расчетных операций для коммерческого учета нефтепродуктов возможна поставка программного обеспечения производства ОАО "ПРОМПРИБОР" - АРМ оператора.

Для поверки измерительных комплексов ОАО "ПРОМПРИБОР" изготавливает мерники второго разряда, в т.ч. и мерники с возможностью поверки массовых расходомеров (с тензометрическими датчиками) и передвижные мерники с возможностью поверки установок нижнего налива. Конструкция мерников позволяет перемещать их на платформе а/м "ГАЗЕЛЬ".

Технико-экономическое обоснование применения инновационной технологии

Высокая производительность. Увеличивается скорость обслуживания, а значит пропускная способность до 7 раз;

Экологическая безопасность. Применен фильтр-газоотделитель, что повышает точность учета перекачиваемых нефтепродуктов в 2 раза; Герметизированный наконечник позволяет отводить пары углеводородов при загрузке автоцистерны; Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса; В конструкции АСН применяется устройство заземления автоцистерн, которое не позволяет включить установку налива при неполном заземлении автоцистерны и снятии статического электричества; В установке применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при изменении температуры окружающей среды;

Кроме того в комплексе измерительном АСН – 6ВНГ:

Уменьшены моментные нагрузки на основание наливного стояка;

Уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа коренного шарнира. При этом усилия по управлению установкой не превышают 100 Н (до 10 кгс);

Обеспечивается работоспособность шарниров в течение всего срока службы установки;

Применение "вертлюга" на наливном стояке позволило значительно увеличить зону обслуживания а/ц;

Наливной стояк верхнего налива оснащен комплектом датчиков, позволяющих автоматизированной системе обеспечить безопасное управление технологическим процессом, предусмотренное действующими стандартами, в т.ч. отключение подачи топлива при достижении датчика предельного уровня, формирование разрешения на отъезд автоцистерны из зоны налива только после извлечения наливного наконечника из горловины автоцистерны. Конструкция наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества;

Воздушный клапан в самой верхней точке наливного стояка верхнего налива обеспечивает быстрое и полное опорожнение его подвижных частей в автоцистерну;

Наливные стояки нижнего налива комплектуются присоединительными головками типа "сухой разъем" для подключения шарнирного трубопровода к цистерне и изготовлен в соответствии стандарту API 1004. Разъем исключает "капеж" при отсоединении трубопровода;

Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса;

В комплексах применяются насосы со стальной проточной частью, компенсаторы, клапаны сброса повышенного давления в трубопроводах;

Насосный блок установки изготовлен в виде отдельного блока, что позволяет устанавливать его не только непосредственно вблизи стояка, но и в насосной станции, где нет влияния атмосферных осадков;

Высота наливного стояка позволяет обслуживать автоцистерны высотой до 4-х метров, обеспечивая полное опорожнение наливного стояка.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Высокая производительность. Увеличивается скорость обслуживания, а значит пропускная способность до 7 раз;

Экологическая безопасность. Применен фильтр-газоотделитель, что повышает точность учета перекачиваемых нефтепродуктов в 2 раза; Герметизированный наконечник позволяет отводить пары углеводородов при загрузке автоцистерны; Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса; В конструкции АСН применяется устройство заземления автоцистерн, которое не позволяет включить установку налива при неполном заземлении автоцистерны и снятии статического электричества; В установке применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при изменении температуры окружающей среды;

Кроме того в комплексе измерительном АСН – 6ВНГ:

Уменьшены моментные нагрузки на основание наливного стояка;

Уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа коренного шарнира. При этом усилия по управлению установкой не превышают 100 Н (до 10 кгс);

Обеспечивается работоспособность шарниров в течение всего срока службы установки;

Применение "вертлюга" на наливном стояке позволило значительно увеличить зону обслуживания а/ц;

Наливной стояк верхнего налива оснащен комплектом датчиков, позволяющих автоматизированной системе обеспечить безопасное управление технологическим процессом, предусмотренное действующими стандартами, в т.ч. отключение подачи топлива при достижении датчика предельного уровня, формирование разрешения на отъезд автоцистерны из зоны налива только после извлечения наливного наконечника из горловины автоцистерны. Конструкция наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества;

Воздушный клапан в самой верхней точке наливного стояка верхнего налива обеспечивает быстрое и полное опорожнение его подвижных частей в автоцистерну;

Наливные стояки нижнего налива комплектуются присоединительными головками типа "сухой разъем" для подключения шарнирного трубопровода к цистерне и изготовлен в соответствии стандарту API 1004. Разъем исключает "капеж" при отсоединении трубопровода;

Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса;

В комплексах применяются насосы со стальной проточной частью, компенсаторы, клапаны сброса повышенного давления в трубопроводах;

Насосный блок установки изготовлен в виде отдельного блока, что позволяет устанавливать его не только непосредственно вблизи стояка, но и в насосной станции, где нет влияния атмосферных осадков;

Высота наливного стояка позволяет обслуживать автоцистерны высотой до 4-х метров, обеспечивая полное опорожнение наливного стояка.

Новые потребительские свойства продукции

- уменьшены габариты;
- высокая эффективность технологического процесса.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам ИСО.
Конкурентные преимущества АСН-6ВНГ:
Обеспечение Правил промышленной безопасности нефтебаз и складов нефте-продуктов
Обеспечение техники безопасности работы оператора на авто/жд. цистерне
Обеспечение пожаро- и взрывобезопасности наливных постов (отвод паровоз-душной смеси за пределы наливного терминала)
Обеспечение требований Международной организации по метрологии OIML и метрологическое обеспечение при эксплуатации

Стадия и уровень разработки

Данное оборудование по своему функциональному назначению прошло этап экспериментального освоения и отработку технологии на предприятиях

Предлагаемые инвестиции

67,9 млн. руб.

Рынки сбыта

Россия, страны СНГ, дальнее зарубежье.

Возможность и эффективность импортозамещения

Предлагаемая в проекте технология и оборудование для ее реализации не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

48

Дата поступления материала

29.11.2006
