Инновации бизнесу. «Создание трактора-бульдозера Б-100 «Победа» (создание трактора в 2-х вариан-тах для бульдозера и для сельскохозяйственного назначения)»

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Наименование инновационного проекта

«Создание трактора-бульдозера Б-100 «Победа» (создание трактора в 2-х вариан-тах для бульдозера и для сельскохозяйственного назначения)»

Рекомендуемая область пременения

Строительно-дорожное и сельскохозяйственное машиностроение.

Назначение, цели и задачи проекта

Основное назначение проекта – Изготовление нового вида техники – трактора Б-100 тягового класса 10, для бульдозера и для сельскохозяйственного назначения с использование лучших комплектующих узлов и современных технологий на основе использования информации и достижений машиностроения в 2005-2006 годах.

Краткое описание заменяемого процесса или решаемой проблемы

Изучив опыт машиностроения в России по производству бульдозеров, ЗАО «Дормаш» создал бульдозер, а в перспективе и другие машины современного уровня (с хорошим качеством изготовления и дизайна машины, с высокой надежностью в работе, с облегчением условий работы машиниста за счет применения гидросервирования в управлении машиной). Данных качеств не усматривалось у бульдозеров предыдущего поколения.

Краткое описание предлагаемого технологического процесса

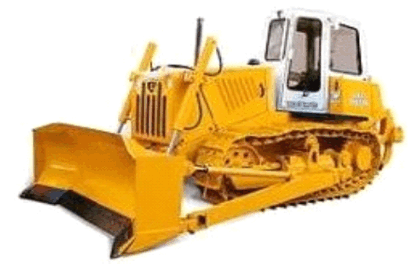

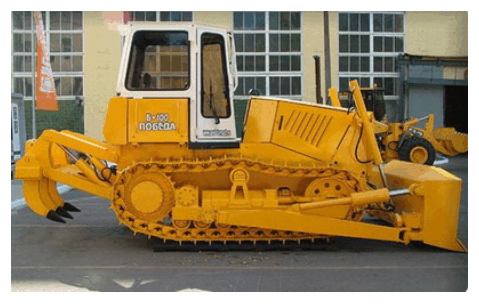

На бульдозере установлен шестицилиндровый рядный дизель Cummins 6ВТА 5.9-С165 рабочим объемом 5,9 л и мощностью 121 кВт (165 л.с.). Бульдозер оснащен спереди полусферическим неповоротным отвалом вместимостью не менее 4,5 м³ с гидроперекосом в каждую сторону до 10°, сзади – трехзубым рыхлителем с заглублением до 500 мм. Возможна установка и однозубого параллелограммного рыхлителя.

Технические данные бульдозера Б100

Общие данные
Масса трактора, кг, не более
конструктивная	15400
эксплуатационная	16500
Колея, мм	1880
Ширина гусеничной ленты, мм	500
Среднее удельное давление на грунт, МПа (кгс/см2)	0,053-0,065 (0,53-0,65)
Скорость движения при максимальном тяговом усилии, км/ч	1,8
Максимальная расчетная скорость движения, км/ч	10
Максимальное окружное тяговое усилие, кгс	16800
Габаритные размеры, в мм, не более
длина (при поднятом навесном оборудовании)	6100
ширина по гусеницам (по бульдозерному отвалу)	23В0 (3240)
высота	3150
Бульдозерный овал
Тип: полусферический неповоротный с гидроперекосом
Объем призмы волочения, в мм, не более	4,5
Ширина отвала, мм, не менее	3200
Высота отвала, мм, не более	1200
Подъем отвала над опорной поверхностью при погруженных грунтозацепах, мм, не менее	900
Опускание отвала ниже опорной поверхности, мм, не менее	400
Основной угол резания,град	55
Максимальный угол поперечного перекоса отвала в каждую сторону, не менее, град.	10
Рыхлитель
Тип : четырехзвенное однозубое или трехзубое
Максимальное заглубление зуба, мм, не менее	500
Ширина наконечника зуба, мм, не более	80
Число зубьев	1 или 3

Двигатель

Двигатель	Cummins	Автодизель	ММЗ
Марка и модель	6В.Т-5.9С165/6В.Т-5.9С135 турбонаддув	ЯМЗ-236	Д 260.1 турбонаддув
Тип	турбонаддув		турбонаддув
Число цилиндров	6	6	6
Общий объем, л	5,88	11,15	7,43
Номинальная мощность, КВт (л.с.)	121(165)/100(135)	110,3(150}	114(155)
Частота вращения коленчатого вала, об/мин	2 200/ 2 300	1 700	2 100
Номинальный крутящий момент, Нм	590/ 450	666	622
Уд. расход топлива при ном. мощности, г/л.с.-ч	165/ 135	165	162

Трансмиссия

Общие данные	BOSCH REXROTH
Тип	гидростатическая, двухдиапазонная, двухконтурная
Гидростатическая передача (ГСП)	двухпоточная реверсивная
Насосная станция	многопоточная, собрана в одном блоке с двигателем и упругой соединительной муфтой
Давление в гидросистеме (ГСП), МПа	40

Ходовая часть

ОБЩИЕ ДАННЫЕ
Подвеска	полужесткая, с поперечной балансирной балкой с вынесенной осью качания тележек
Число катков тележки
опорных	6
поддерживающих	1
Механизм натяжения гусеницы	гидравлический с пружинным сдающим звеном

Гидросистема

ОБЩИЕ ДАННЫЕ
Давление в гидросистеме навесного оборудования, МПа	20
Емкость гидросистемы (общая), л	280

Электрооборудование

Общие данные
Напряжение, В	24
Генератор мощностью, кВт	1
Аккумуляторные батареи, количество	2

Оборудование и трансмиссия управляются джойстиками производства Bosch-Rexroth – никаких рычагов и педалей. Работой двигателя и гидравлики помогает управлять бортовой компьютер, пульт которого выведен в кабину.

Для двух гидросистем – двухконтурной системы трансмиссии и одноконтурной рабочего оборудования – конструкторы использовали гидроаппаратуру, а также бортовые редукторы GFT производства Bosch-Rexroth. Блок гидронасосов агрегатирован с двигателем и включает в себя два насоса трансмиссии – регулируемых аксиально-поршневых A4VG105 по одному на каждый борт и шестеренного насоса AZ-PG рабочего оборудования. От насосов приводятся гидромоторы A6V, установленные на входе в бортовой редуктор.

Технико-экономическое обоснование применения инновационной технологии

Применение высококачественных комплектующих узлов и новых технологий, обеспечивающих уменьшение эксплуатационных расходов и затрат на техническое обслуживание, значительно улучшают условия работы машиниста и в целом обеспечивается высокая производительность машин.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Высокая производительность и безопасность труда.

Энергосбережение. На стабильную мощность погрузчика 165 л.с. и производительность в сравнении с аналогами, имеем более низкие эксплуатационные расходы ГСМ и более низкие затраты персонала на техническое обслуживание и ремонт машины.

Базой для бульдозера является собственная конструкторская разработка с применением отечественных материалов и комплектующих лучших производителей России и Европы. В зависимости от запросов покупателей, комплектование машин (кабина, коробка передач, мосты, трансмиссия) может быть как импортного, так и отечественного производства.

Новые потребительские свойства продукции

У данного бульдозера улучшена эргономика. Применение гидростатической трансмиссии обеспечивает лучшие технико-экономические показатели. Обеспечи-ваются лучшие условия труда тракториста.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам ИСО.

Стадия и уровень разработки

Проект в 2006 г. внедрен в производство. Предприятие израсходовало 11 млн. рублей собственных средств в инвестирование данного проекта.

Предлагаемые инвестиции

51,92 млн. руб.

Рынки сбыта

Россия, страны СНГ, Румыния, Ирак.

Возможность и эффективность импортозамещения

Предлагаемый в проекте бульдозер не имеет аналогов на мировом рынке аналогич-ной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)
