Наименование инновационного проекта

Технология исследования нефтегазоразведочных скважин методом биградиентного каротажа собственной поляризации (ПС)

Рекомендуемая область пременения

Геофизические исследования нефтегазоразведочных скважин, гидрогеология и инженерная геология

Назначение, цели и задачи проекта

Исследование тонкослоистых (меньше 1.5 м) и неоднородных коллекторов, содержащих нефть или газ.

Краткое описание заменяемого процесса или решаемой проблемы

Применение технологии позволяет выделять в разрезе скважины нефтенасыщенные прослои до 0.5 м в тонкослоистых (меньше 1.5 м) и неоднородных коллекторах, проводить оценку в таких коллекторах основных подсчетных параметров (эффективных нефтегазонасыщенных толщин, коэффициентов пористости и нефтенасыщенности) для подсчета запасов нефти и газа месторождений.

Краткое описание предлагаемого технологического процесса

Технологический процесс осуществляется следующим образом:

а) скважинный зонд аппаратуры биградиентного каротажа ПС (АБГК-ПС) (рис. 1) на трехжильном геофизическом кабеле опускается до забоя нефтегазоразведочной скважины;

b) с помощью лебедки со скоростью 2000 м/час скважинный зонд начинают поднимать на поверхность (к устью скважины), одновременно производя цифровую запись потенциала ПС, набора градиентов потенциала ПС и вторые разности потенциала ПС по способу Л.М. Альпина (дивергентный каротаж).

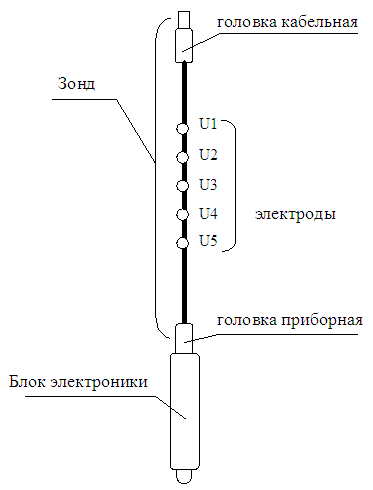

Рис. 1. Принципиальная схема АБГК-ПС

Предлагаемая технология, реализованная в аппаратуре биградиентного каротажа ПС и комплексе программ обработки ее измерений, позволяет:

-         измерять потенциал ПС, набор градиентов потенциала ПС и вторые разности потенциала ПС по способу Л.М. Альпина (дивергентный каротаж);

-         оценивать качество измеренной величины потенциала ПС;

-         проводить расчленение разреза на проницаемые и непроницаемые интервалы непосредственно на скважине;

-         использовать новую технологию автоматизированной интерпретации материалов каротажа ПС в комплексе с методами электрометрии скважин;

проводить регистрацию амплитуды ПС как в терригенных, так и в карбонатно-песчаных разрезах.

Технико-экономическое обоснование применения инновационной технологии

      Аппаратура АБГК-ПС и разработанное для нее программное обеспечение предназначено для геофизических исследований скважин, в том числе и в тонкослоистых терригенных разрезах, и оценки подсчетных параметров  (пористости коллекторов) месторождений.

     Недоучет тонкослоистости разреза при подсчете запасов нефти и газа может привести к ошибкам в оценке извлекаемых запасов нефти.

       При государственной экспертизе материалов подсчета запасов нефти и газа Южно-Выинтойского месторождения (см. Протокол заседания Государственной комиссии по запасам полезных ископаемых от 28 ноября 2003 г.) экспертами ГКЗ, ввиду малой обоснованности значений коэффициентов пористости для тонких коллекторов, было предложено принять значения коэффициентов пористости тонких коллекторов по граничным значениям коэффициента пористости, хотя данные керновых исследований показывают, что значения пористости тонких прослоев могут быть существенно выше граничных. В результате средневзвешенное значение коэффициента пористости по залежи с 17%, при первоначальном присвоении авторами отчета по подсчету запасов тонким прослоям средневзвешенных значений пористости, понизилось до 16%. Как следствие балансовые запасы по объектам категории С₁ снизились с 46614 тыс. т до 43906 тыс.т. Разница составила 2708 тыс. т. Умножая 2708 тыс. т на коэффициент извлекаемости равный 0,281 получаем 761 тыс.т извлекаемой нефти, что составляет примерно 4946,5 тыс. баррелей нефти.

    Снижение коэффициента пористости коллекторов по залежи может привести к ненужным расходам нефтяников при эксплуатации месторождений, например на ГРП или иные методы повышения нефтеотдачи пластов.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Трудо-времясбережение

Учитывая, что раньше поправки за омически-геометрический фактор в кривую ПС вносились вручную с помощью диаграмм, напечатанных на бумаге, а в настоящее время этот процесс автоматизирован с помощью программы для ЭВМ  «Определение подсчетных параметров в тонкослоистых пластах-коллекторах на основе совместной интерпретации данных биградиентного каротажа ПС и электрометодов ГИС», то производительность геофизика-интерпретатора увеличилась в 30 раз.

Энергосбережение

При том же количестве потребления электроэнергии ранее записывалась в скважине одна диаграмма ПС, а теперь 7 (семь) диаграмм: потенциала ПС, набора градиентов (4 диаграммы) потенциала ПС и вторые разности потенциала ПС (2 диаграммы) по способу Л.М. Альпина (дивергентный каротаж).

Природосбережение

Новые потребительские свойства продукции

Более точная оценка запасов ископаемых

Качественные характеристики, предъявляемые к сырью и материалам

Разработка соответствует государственным стандартам.
Электроды изготавливаются из стали марки 30.

Стадия и уровень разработки

Разработана конструкторско-технологическая документация, изготовлены и испытаны опытно-промышленные образцы аппаратуры АБГК-ПС в количестве 10 штук. Аппаратура АБГК-ПС и программа обработки ее измерений используется в ОАО «Когалымнефтегеофизика» (г.Когалым) и ООО «Геофизсервис» (г.Урай).
Программное обеспечение для совместной интерпретации диаграмм АБГК-ПС и электрометодов ГИС используется при подсчете запасов нефти и растворенного газа в отделении геологического моделирования и отделении подсчета запасов ООО «КогалымНИПИнефть».

Предлагаемые инвестиции

20 млн. руб.

Рынки сбыта

Российские и зарубежные геофизические компании.

Возможность и эффективность импортозамещения

Предлагаемая технология и оборудование для ее реализации не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12
При среднем количестве продаж в год 25-ти комплектов аппаратуры (один комплект состоит из 2-х приборов) и стоимости одного комплекта 600 000 руб. проект окупится в течение одного года.

Дата поступления материала

20.10.2006
