Наименование инновационного проекта

Производство Цифровых АТС мультисервисной коммутационной платформы «Протон ССС».

Рекомендуемая область пременения

ЦАТС "Протон-ССС" предназначена для работы как на сетях общего пользования так и ведомственных в качестве:
учрежденческо-производственных АТС (УПАТС, малых УАТС) с функциями ЦСИО;
городская АТС;
ведомственная узловая АТС и подстанция с применением оперативно-диспетчерской связи;
подстанций ГТС;
сельских АТС (ОС, УС, ЦС, УСП);
конверторов сигнализации и кросс-коммутатора.

Назначение, цели и задачи проекта

ЦАТС семейства "Протон-ССС" представляют собой одно- или многомодульную конструкции с различными вариантами исполнения. Несколько модулей могут объединяться с наращиванием общей емкости до 30000 портов. При этом модули могут располагаться локально, в одном месте, установленные в стативы, либо быть разнесенными с межмодульной связью по Е1. Типовые модули, используемые при построении АТС, приведены на рисунках 1 - 4.

Приняты следующие условные обозначение и сокращения:

TM0 - терминальный модуль типа 0 (АТС малой емкости, концентратор);
TM1 - терминальный модуль типа 1 (конвертор сигнализации);
CM0 - комбинированный модуль типа 0 (АТС малой емкости);
CM1 - комбинированный модуль типа 1 (концентратор, подстанция);
ЦК - центральный коммутатор;
ЦТО - центр технического обслуживания;
K12, К56 - коммутаторы на 12 и 56 потоков E1 соответственно;
Е1* - групповой поток E1 c фирменным протоколом управления.
АЛ, ТЛ - абонентская линия, таксофонная линия;
3W - аналоговые трехпроводные СЛ;
4W - аналоговые четырехпроводные СЛ;

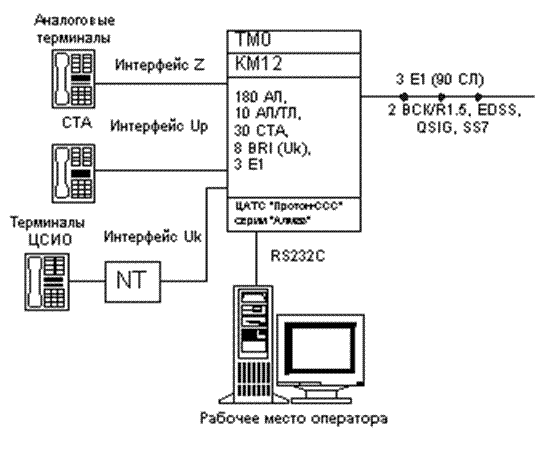

Рисунок 1. Конфигурация терминального модуля типа 0 - ТМ0Конфигурация терминального модуля типа 0 - ТМ0(УПАТС, ОС, подстанция ГТС)

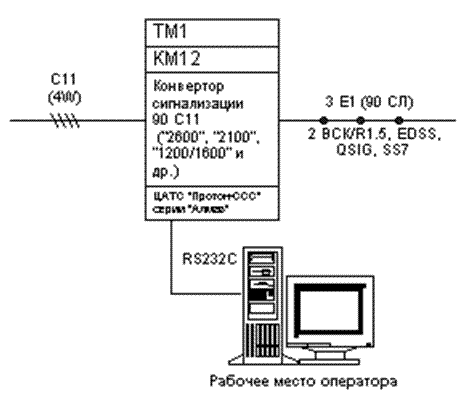

Рисунок 2. Конфигурация терминального модуля типа 1 - ТМ1 (конвертор сигнализации)

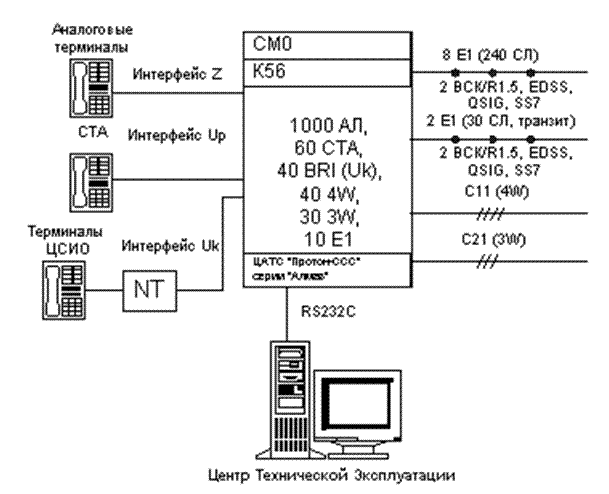

Рисунок 3. Конфигурация комбинированного модуля типа 0 - СМ0 (УПАТС, ОС, УС)

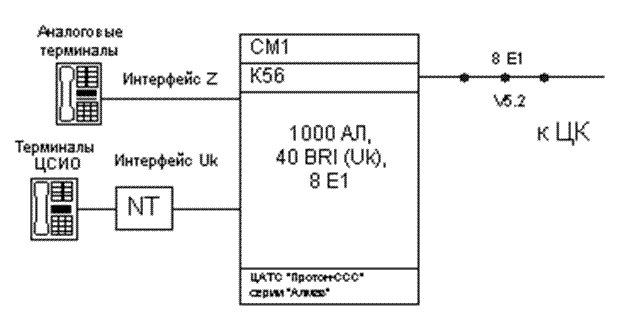

Рисунок 4. Конфигурация комбинированного модуля типа 1 - СМ1 (концентратор абонентской нагрузки, ОПС, подстанция ГТС)

Терминальный модуль АТС.

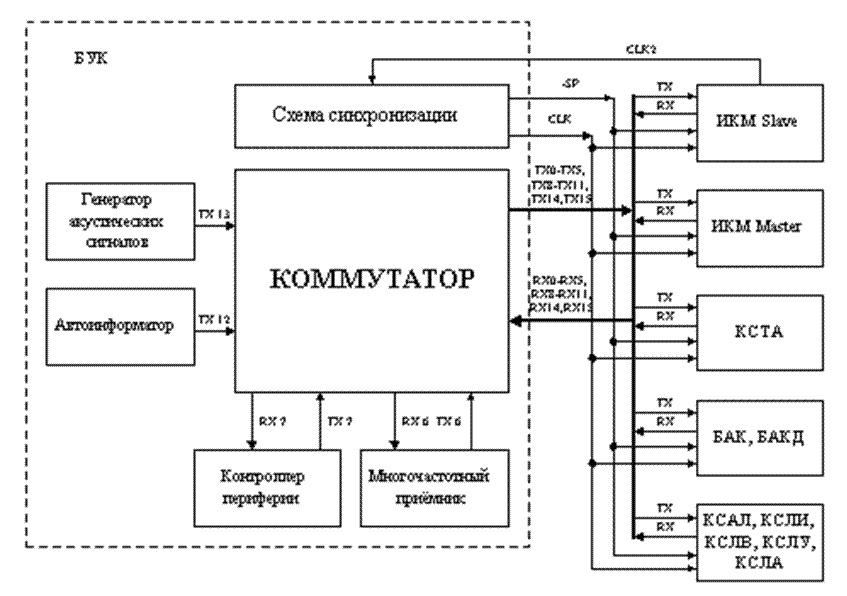

Принципиальная структура терминального модуля ЦАТС приведена на рис.5. В основе взаимодействия блоков лежат внутренние групповые тракты. Каждый групповой тракт состоит из двух проводов данных: TX и RX, провода тактовой частоты CLK, и провода сигнала начала цикла SP. Каждый тракт может быть подключен к двум блокам аналоговых окончаний, либо к одному блоку цифровых окончаний.

Краткое описание заменяемого процесса или решаемой проблемы

За последние десять лет российский рынок офисных и корпоративных телефонных систем совершил стремительный рывок. В начале 90-х годов большинство компаний решали проблему телефонной связи, арендуя абонентские линии у оператора сети общего пользования. Этот вариант оказался неэффективным и дорогостоящим, особенно в условиях быстрого роста компании.
Следующим этапом в IT-развитии была инсталяция собственной телефонной системы-УПАТС или мини-АТС. Появление значительного количества территориально разнесенных представительств коммерческих компаний дало толчок дальнейшему развитию информационно-компьютерных сетей и одновременно ускорило становление сетей телефонной связи.

Краткое описание предлагаемого технологического процесса

Система технической эксплуатации сети ЦАТС "Протон-ССС" - это система обслуживания и управления как распределёнными, так и сосредоточенными в одном помещении модулями ЦАТС.

Она выполняет следующие функции:

обслуживание и управление абонентскими линиями;

контроль состояния ТЭЗов, линий;

обслуживание коммутационными системами отдельных модулей;

обслуживание и управление системой учета стоимости разговора;

управление конфигурацией программных средств;

контроль за качеством связи, контроль нагрузки каналов и линий.

Средства диагностики и контроля оборудования позволяют осуществлять:

контроль блоков линейных комплектов;

контроль устройств управления и коммутации, оборудования синхронизации;

контроль системы электропитания, другого оборудования электросвязи.

Диагностическим оборудованием ЦАТС обеспечивается возможность выявления в фоновом режиме неисправностей с точностью до одного ТЭЗа в 95% случаев.

Предусмотрена "горячая" замена блоков ЦАТС.

Организация технической эксплуатации оборудования ЦАТС "Протон-ССС" может быть:

локальная - с помощью терминала, подключенного непосредственного контролируемому модулю (стык RS232C);

централизованная - с помощью системы технической эксплуатации (СТЭ).

СТЭ организуется на основе:

модулей АТС и каналов связи к модулям АТС;

центра технической эксплуатации (ЦТЭ).

В центре технической эксплуатации обеспечивается сбор, учет, регистрация, обработка, хранение и архивирование данных диагностики, контроля и статистики. Предусмотрена аварийная сигнализация с разделением сообщений по категориям срочности.

Каналы связи к модулям (узлам сети СТЭ, абонентским выносам) формируются в канальных интервалах групповых трактов Е1 (с использованием внутрифирменных протоколов). Возможно подключение контролируемых объектов к ЦТЭ по аналоговым коммутируемым линиям с помощью модемов.

Технико-экономическое обоснование применения инновационной технологии

организация телефонной связи через IP-сеть до 60 абонентов или соединительных линий на один шлюз одновременно;

возможность работы параллельно нескольких шлюзов с увеличением каналов или применения резервирования;

подключение к IP-сети через Ethernet 10/100 или Е1;

оптимальное использование полосы пропускания IP-канала;

поддержка сжатия заголовков IP/UDP/RTP пакетов на низкоскоростных линиях связи в соответствии с RFC2508;

аппаратная реализация алгоритмов сжатия речи и эхокомпенсации (G.711, GSM 6.10, MS GSM 6.10, G.723 и G.729);

поддержка нескольких стандартных протоколов IP-телефонии (стек протоколов Н.323, протокол SIP (Session Initiation Protocol);

поддержка собственного протокола DGWP и прозрачная передача с помощью него любой телефонной сигнализации через IP-сеть;

взаимодействие с внешним гейткипером или SIP-сервером;

защита от несанкционированного доступа с помощью авторизации и шифрования паролей, работа через прокси, firewall.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Емкость станции

Комплекс оборудования ЦАТС обеспечивает построение электронных АТС с емкостью до 30000 АЛ и 5500 СЛ, а в режиме узлового коммутатора - до 20000 СЛ.

Емкость ЦАТС определяется емкостью входящих в неё модулей по совокупности оборудования для подключения различных стыков и определяется конкретной сетевой структурой построения ЦАТС.

Сведения о максимальных показателях абонентской ёмкости типовых модулей по каждой в отдельности категории портов приведены в таблице 1.

Таблица 1

TM0 - терминальный модуль типа 0 (АТС малой емкости, концентратор);
TM1 - терминальный модуль типа 1 (конвертор сигнализации);
CM0 - комбинированный модуль типа 0 (АТС малой емкости);
CM1 - комбинированный модуль типа 1 (концентратор, подстанция);

Сведения о максимальных показателях ёмкости по СЛ типовых модулей по каждой в отдельности категории портов приведены в таблице 2.

Таблица 2

Емкость УПАТС "Протон-ССС" наращивается по принципу "блок (ТЭЗ) – модуль – статив – стативный ряд". В таблице 3 приведен минимальный шаг наращивания емкости по различным типам портов (соответствующий емкости блока).

Новые потребительские свойства продукции

ЦАТС "Протон-ССС" позволяют предоставлять абонентам широкий спектр дополнительных услуг, расширяющих функциональность обычной телефонной связи
ЦАТС стандартной конфигурации обеспечивает возможность предоставления абонентам набор услуг по дополнительным видам обслуживания (ДВО):
передача входящего вызова на указанный ТА - переадресация;
передача вызова в случае занятости вызываемого абонента;
передача вызова при неответе вызываемого абонента;
передача вызова на автоинформатор;
ввод, замена или отмена личного кода-пароля;
запрет некоторых видов исходящей связи;
временное (постоянное) избирательное ограничение входящей связи;
запрет исходящей связи, кроме связи с экстренными службами;
передача соединения другому абоненту;
наведение справки во время разговора;
конференц-связь трех абонентов;
уведомление о поступлении нового вызова;
подключение к занятому абоненту с предупреждением о вмешательстве;
автодозвон к занятому абоненту;
отмена всех услуг;
соединение без набора номера (прямой вызов);
вызов абонента по заказу - автоматическая побудка;
автоматическая побудка постоянная;
автоматическая побудка специальная;
определение номера вызывающего абонента для СТА;
сокращенный набор абонентских номеров;
служба времени.

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам

Стадия и уровень разработки

Внедрено в производство

Предлагаемые инвестиции

1 млн. руб.

Рынки сбыта

Казахстан, Украина

Возможность и эффективность импортозамещения

Предлагаемое в проекте оборудование не имеет аналогов на мировом рынке аналогичной продукции.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

24

Дата поступления материала

26.10.2006
