Наименование инновационного проекта

«Комплекс приборов неразрушающего контроля высоковольтного оборудования»

Рекомендуемая область пременения

Контроль высоковольтных изоляторов подстанций и линий электропередач как с отключением, так и без отключения электроэнергии.

Назначение, цели и задачи проекта

Комплекс приборов позволяет предотвратить аварийные отключения электроэнергии, вызванные выходом из строя высоковольтных опорно-стержневых фарфоровых изоляторов, а также определять утечки по изоляторам воздушных линий продольного электроснабжения и СЦБ напряжением 6-10кВ. Приборы могут найти применения для диагностики разнообразной энергетической аппаратуры под напряжением, а также регистрации различных утечек в трубопроводах, находящихся под давлением.

Краткое описание заменяемого процесса или решаемой проблемы

Комплекс приборов позволяет предотвратить аварийные отключения электроэнергии, вызванные выходом из строя высоковольтных опорно-стержневых фарфоровых изоляторов, а также определять утечки по изоляторам воздушных линий продольного электроснабжения и СЦБ напряжением 6-10кВ. Приборы могут найти применения для диагностики разнообразной энергетической аппаратуры под напряжением, а также регистрации различных утечек в трубопроводах, находящихся под давлением.

Краткое описание предлагаемого технологического процесса

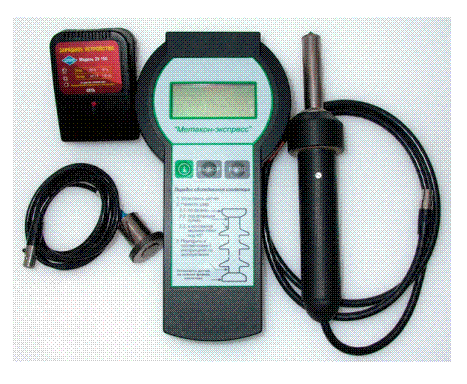

Прибор акустического контроля высоковольтных изоляторов «Метакон-Экспресс»

Прибор предназначен для оперативной диагностики высоковольтных опорно-стержневых фарфоровых изоляторов на 110кВ и 35кВ. Позволяет обследовать любые типы фарфоровых изоляторов, прост в эксплуатации, управляется одной кнопкой, расположенной на рукоятке пьезокерамического ударника, не требует специальных знаний при проведении испытаний.

Наличие энергонезависимой памяти и интерфейса связи с персональным компьютером позволяет получить акт обследования сразу после проведения испытаний.

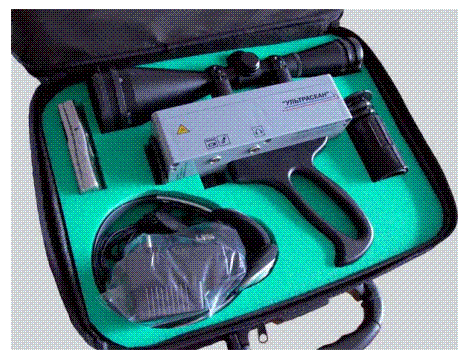

Прибор дистанционного контроля высоковольтного энергетического оборудования под напряжением «Ультраскан 2004»

Прибор предназначен для дистанционного бесконтактного определения утечек электрического тока по изоляторам и другим элементам высоковольтного оборудования с расстояния до 20-30м методом регистрации частичных и коронных электрических разрядов. Прибор снабжен лазерным целеуказателем, оптическим визиром, блоком обработки результатов с последующей их передачей на компьютер.

Благодаря встроенному блоку обработки сигнала, который включает звуковую сигнализацию при обнаружении дефекта, полностью исключается возникновение профессиональных заболеваний (ослабление слуха, глухота), неизбежных при применении других приборов аналогичного назначения.

Прибор также может найти применения для диагностики разнообразной энергетической аппаратуры под напряжением, а также регистрации различных утечек в трубопроводах, находящихся под давлением.

Технико-экономическое обоснование применения инновационной технологии

Прибор акустического контроля высоковольтных изоляторов "Метакон-Экспресс"

Основные достоинства:

• прибор пригоден для обследования любых типов фарфоровых опорно-стержневых изоляторов на 110кВ
• возможен контроль как установленных на ОРУ, так и несмонтированных изоляторов
• в приборе использован ненагружающий метод испытания изолятора и, следовательно, прочность изолятора в процессе испытаний не понижается
• время полного обследования одного изолятора, включая подготовительные операции, занимает не более пяти минут
• результаты испытаний сохраняются в памяти прибора, могут быть переданы на компьютер (что позволяет следить за состоянием каждого изолятора в течение нескольких лет) и распечатаны в виде акта обследования

Прибор контроля высоковольтного энергетического оборудования под напряжением "Ультраскан 2004"

Применение:

·         Выявление дефектных изоляторов ЛЭП

• Контроль оборудования подстанций
• Контроль изоляторов линий автоблокировки железных дорог
• Возможно применение прибора для контроля мест утечек жидкостей и газов в трубопроводах, находящихся под давлением

Основные достоинства:

·         Высокая чувствительность

• Узкая диаграмма направленности
• Точное наведение на объект при помощи лазерного прицела
• Возможность проведения визуального осмотра с использованием оптического визира
• Применение корреляционной обработки для достоверного выделения сигналов на фоне помех
• Возможность записи сигналов и их передачи на ПК

Автоматическая настройка чувствительности с возможностью ручной регулировки

Описание практической работы с прибором дистанционного контроля «Ультраскан 2004»

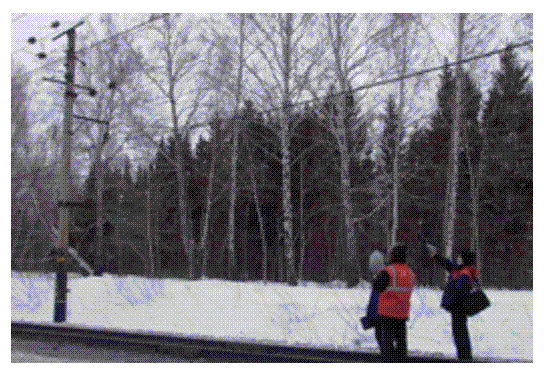

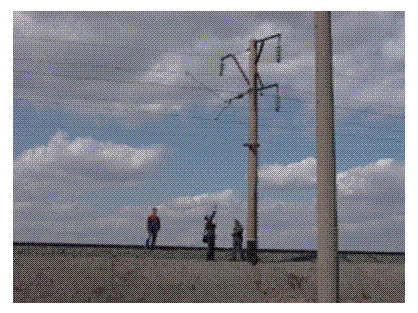

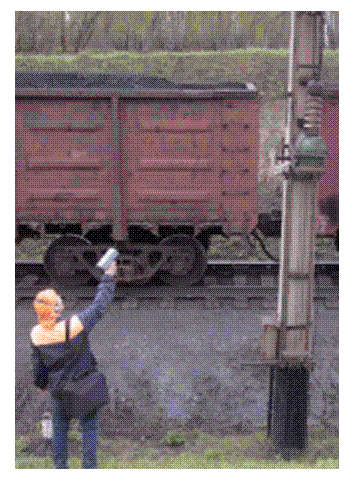

На Томской дистанции электроснабжения Западно-Сибирской железной дороги прибор "Ультраскан 2004" проходил испытания с 2004 года. Во время испытаний было обследовано около 2000 опор контактной сети, линий электроснабжения СЦБ и продольного электроснабжения на участках постоянного и переменного тока. За это время было выявлено 25 дефектных изоляторов, из них 12 было демонтировано. Среди демонтированных 5 стеклянных опорно-штыревых оказались расколотыми, 4 не выдержали высоковольтных испытаний. Кроме этого, проводились испытания прибора на тяговых и трансформаторных подстанциях.

Наибольшая эффективность прибора проявилась при контроле состояния изоляции линий и оборудования распределительных устройств 6-35 кВ на расстоянии до 15 м. На ОРУ 110 кВ эффективность прибора снижается за счет значительного уровня помех от коронных и поверхностных разрядов.

Кроме контроля состояния изоляции, в процессе испытаний выявилась способность прибора выявлять дефекты армирования воздушых линий и контактной сети. Так на линии ДПР 27,5 кВ на участке переменного тока на одной из опор были зафиксированы характерные сигналы от электрических разрядов среднего уровня мощности. При дальнейшей эксплуатации участка на этой опоре произошел разрыв провода по причине его перетирания в незатянутом седле. Таким образом, прибор выявил коронные разряды от оборванных концов проволок заблаговременно до момента аварийного повреждения.

Эффективность прибора заключается в достаточно узком угле направленности и пониженном уровне приема окружающих помех по сравнению с применяемыми в настоящее время аналогами. Применение приставки еще более сужающей угол направленности позволяет выявлять источник помех на еще большем расстоянии.

В целом по результатам испытаний прибора "Ультраскан-2004" следует отметить, что прибор достаточно надежен в работе (испытания проводились при температурах воздуха от -25°C до + 30°C), не требует какого-либо особого обслуживания в эксплуатации (кроме зарядки аккумулятора).

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Производственный цикл составляет четыре недели. Производственные мощности предприятия позволяют выпускать до 100 единиц продукции в месяц.

Стоимость единицы оборудования для потребителя составляет 69000 рублей.

Экономическая эффективность применения оборудования основана на предотвращении различных аварий на подстанциях и линиях электропередач.

Работы по диагностике оборудования закреплены циркуляром РАО ЕЭС.

Экологическая безопасность: Применение прибора не наносит вред экологии.

Новые потребительские свойства продукции

Прибор акустического контроля высоковольтных изоляторов "Метакон-Экспресс"
- Позволяет контролировать как установленные на ОРУ, так и несмонтированные изоляторы
- Время полного обследования одного изолятора не более 4 минут
- Возможность запоминания в энергонезависимой памяти результатов обследований
- Передача данных на компьютер и распечатка акта обследования изоляторов.

Прибор контроля высоковольтного энергетического оборудования под напряжением "Ультраскан 2004"
- Точное наведение на объект при помощи лазерного прицела
- Возможность проведения визуального осмотра с использованием оптического визира
- Пониженный уровень приема окружающих помех по сравнению с применяемыми в настоящее время аналогами
- Полностью исключается возникновение профессиональных заболеваний (ослабление слуха, глухота)
- Способность прибора выявлять дефекты армирования воздушых линий и контактной сети

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам.
Наличие сертификатов на системы качества:
1.Система сертификации в электроэнергетике «ЭнСЕРТИКО», Сертификат соответствия серийной продукции №000034 от 30.07.2004г. регистрационный номер СП0034300704.
2.Система добровольной сертификации средств неразрушающего контроля, Сертификат соответствия №066 от 30.05.2005г. регистрационный номер 0503066
3.Система менеджмента качества предприятия сертифицирована на соответствие ISO 9001:2000, сертификат №20584 от 25 января 2006г.

Стадия и уровень разработки

Создано действующее производство, на настоящий момент уже продано более 200 приборов во все регионы России.

Предлагаемые инвестиции

Затраты на разработку не требуются.
Освоено только 2% потенциального рынка, при этом рост продаж, по сравнению с 2005 годом в 2006 году уже составил 300%.

Рынки сбыта

Все предприятия электроснабжения РФ, а также специализированные предприятия по обслуживанию и ремонту оборудования подстанций и ЛЭП, общим числом, по оценкам, около 5000. Таким образом, емкость рынка составляет минимально около 10000 единиц продукции при схеме поставки одно предприятие – один комплект приборов.

Возможность и эффективность импортозамещения

Предлагаемая технология и оборудование для ее реализации не имеет аналогов.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12
Реализуется на собственные средства предприятия. Срок окупаемости инвестиций - 1 год.

Дата поступления материала

31.10.2006
