Наименование инновационного проекта

Технология водоочистки. Фильтры для питьевой водопроводной воды без сменных картриджей.

Рекомендуемая область пременения

Системы водоснабжения.

Назначение, цели и задачи проекта

Обеспечение доочистки водопроводной питьевой воды до соответствия требованиям СанПиН при минимальных затратах.

Очистка воды из внешних источников с высокой степенью надежности и безопасности

Тонкость (степень) фильтрации от 0,1 мкм до 1 мкм.

Обеззараживание – применением нанотехнологии.

Цель – создание фильтра без сменных картриджей для доочистки водопроводной питьевой воды до соответствия требованиям СанПиН с высокой производительностью и минимальными затратами на обслуживание.

Задачи проекта:

1) сокращение количества (объемов) выбрасываемых на полигоны ТБО фильтроэлементов (картриджей) с накопленными при фильтровании вредными веществами;

2) снижение эксплуатационных расходов по содержанию фильтра при стабильно высоком качестве очищенной воды;

3) отсутствие возможности накапливания на фильтроэлементе опасных (предельных) концентраций вредных веществ;

4) уменьшение габаритов и материалоемкости фильтра;

5) разработка по единой технологии размерного ряда фильтров производительностью от 60 л/ч до 2000 л/ч, сохраняющих все преимущества конструкции;

6) обеспечение обеззараживания воды без применения электроэнергии и химических реагентов;

7) сохранение качественных показателей «живой воды», т.е. достаточную степень полезной минерализации;

8) выбор экологически чистых и безопасных материалов для корпуса и уплотнений фильтра;

9) разработка такой конструкции фильтра, которая позволит любому потребителю присоединить его к водопроводной системе и самостоятельно обслуживать без привлечения сервисной службы.

Краткое описание заменяемого процесса или решаемой проблемы

В настоящее время основным способом фильтрации воды является так называемая радиальная фильтрация «снаружи – внутрь». Поступающая в фильтр вода проходит сквозь стенки фильтроэлемента, оставляя на них грязь. Со временем на поверхности достигаются высокие концентрации вредных веществ. При разрушении фильтроэлемента или срабатывании дренажного клапана грязь попадает в чистую воду.

Смена картриджей приводит к попаданию их на полигоны твердых бытовых отходов (ТБО). Грязь с них вымывается в грунт, в водоносные слои, загрязняя источники водоснабжения.

Такой способ фильтрации носит тупиковый характер.

Размер фильтроэлемента ЭФВ  60х250 мм. Объем одного ФЭ

Краткое описание предлагаемого технологического процесса

Предлагается фильтр, в котором используется способ тангенциальной фильтации «изнутри – наружу»:

- картриджи – несменные, регенерируемые, с низкой адгезией к отделяемым веществам;

- гидроаккумулятор – для автоматической промывки картриджей

При пользовании водой на хозяйственные цели внутренняя полость картриджа омывается основным потоком, а гидроаккумулятор обеспечивает автоматическую промывку фильтроэлементов (освобождает поры).

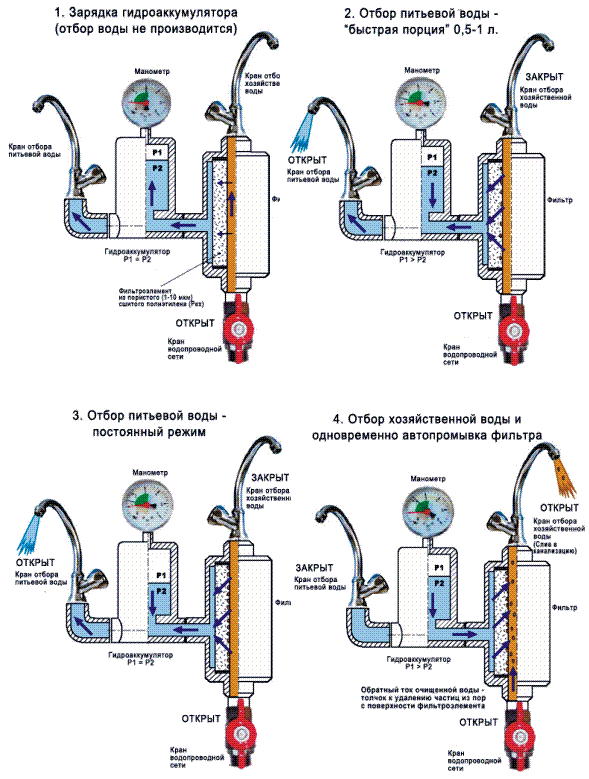

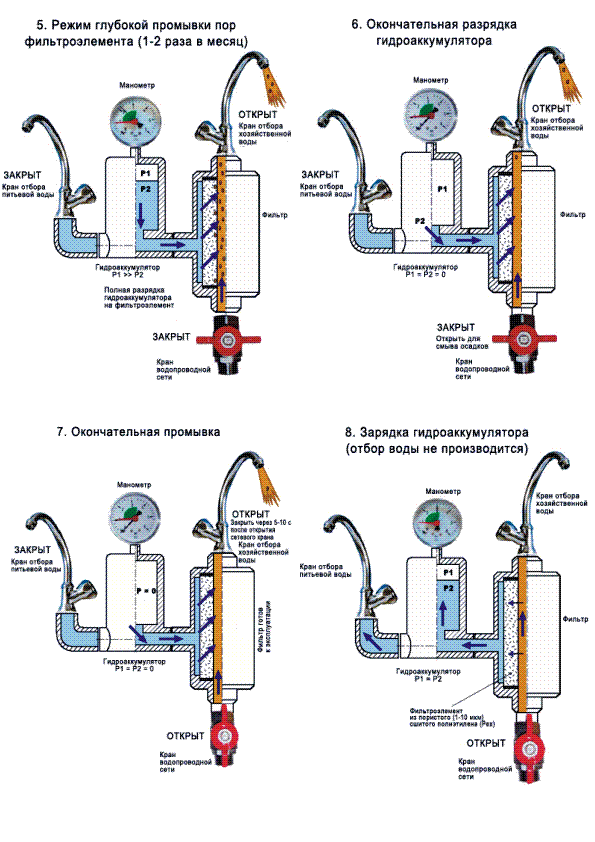

Схема работы фильтра на рис. 1–8.

Технико-экономическое обоснование применения инновационной технологии

-         снижение материалоемкости и габаритов фильтров

-         снижение минимум в 3 – 5 раз объемов образования ТБО в населенных пунктах по ФЭ

-         независимость от электроэнергии и химреактивов для получения стабильного качества воды

-         снижение себестоимости очищенной воды более чем в 2 раза определяется по формуле:

Методика зависит от условий эксплуатации и объемов потребления (на семью из 3-х человек).

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Трудосбережение – снижение эксплуатационных расходов.

Энергосбережение – отсутствие потребности в электроэнергии и химреактивах.

Природосбережение – сокращение образования ТБО, т.е. уменьшение вредного воздействия на окружающую среду.

Новые потребительские свойства продукции

- металлических элементов не содержит
- габариты минимизированы (300х130х40 мм) для экофильтра – ординар.
- фильтры могут использоваться для большинства жидких пищевых продуктов: алкоголь, пиво, соки, молоко, напитки, с ежесменным обслуживанием ФЭ. Для этого применяются фильтры «Тандем», одно плечо которого работает, а второй ЭФ проходит регенерацию или очистку с регенерацией. Регенерация осуществляется обратным потоком моющего раствора под давлением.

Качественные характеристики, предъявляемые к сырью и материалам

Материал для корпуса фильтра – ПВХ и ХПВХ. Производство фирмы «NIBCO», США. Материалы для корпуса уплотнений и для фильтроэлементов – имеют соответствующие разрешения для использования с питьевой водой (гигиенический сертификат № 32БО.21.229.П.000594.07.02 от 29.07.2002 по 2007 г., сертификат соответствия № РОСС RU.МЕ96В00753 от 10.12.2004 г. действителен по 10.12.2006 г.)

Стадия и уровень разработки

Изготовитель фильтров «Экофильтр» - ООО «Центр новых технологий и инноваций» г. Брянск. Мелкосерийное производство. Отработка конструкций и сочетания элементов в различных условиях бытового и промышленного потребления. Совершенствование изготовления и качества фильтроэлементов.
Начат пробный выпуск фильтров для систем индивидуального отопления с целью защиты автоматики котла и выведения из контура солей жесткости, с тонкостью фильтрации 1 – 5 мкм и производительностью до 400 л/час.

Предлагаемые инвестиции

9 млн. руб.
Объем инвестиций для завершения работ и перехода к массовому производству:
НИФХИ им. Карпова 3 000 000 руб.
ООО «Центр новых технологий и инноваций» - 6 000 000 руб.
Общий объем инвестиций – 9 000 000 руб.

Рынки сбыта

Территория РФ целиком. Хорошие отзывы, пока без рекламы

Возможность и эффективность импортозамещения

Принцип очистки эффективен и прост, доведение механической прочности фильтроэлемента для давлений 1,0 МПа и более, решит все в пользу экофильтра. Сегодня более 40% фильтров поставляются по импорту.

Возможность выхода на мировой рынок

Рынки Юго-Восточной Азии – на очистки воды от глины; проблема: «засаливание» пор из-за пластичности глины и потеря пропускной способности. Вариант решения есть. Интерес есть в Польше, США, Германии – поставлены опытные образцы, отзывы хорошие. Требуется дизайн – обработка внешнего вида и реклама.

Срок окупаемости (в месяцах)

24

Дата поступления материала

04.10.2006
