Наименование инновационного проекта

Трубопроводная система «труба в трубе» из полимерных материалов ХПВХ и ПВХ и ее монтаж по клеевой технологии

Рекомендуемая область пременения

Трубопроводные системы для транспортирования токсичных, отравляющих и опасных жидкостей в процессе промышленного производства и утилизации жидких отходов.

Назначение, цели и задачи проекта

Обеспечение максимальной безопасности транспортирования опасных жидких сред по трубопроводам в производственных помещениях и по внешним конструкциям при максимальном удобстве монтажа и минимальных затратах без использования металла.

Краткое описание заменяемого процесса или решаемой проблемы

Транспортирование по трубопроводам различных опасных жидкостей (токсичных, отравляющих и т.п.) в процессе промышленного производства или их утилизации всегда связано с повышенной опасностью. В случае разгерметизации трубопровода (аварии) транспортируемая жидкость попадает во внешнюю среду, оказывая на нее (в том числе и на человека) самое неблагоприятное воздействие вплоть до техногенных катастроф. Безопасность – основное требование к таким трубопроводам. Поэтому такие трубопроводы требуют повышенной ответственности в отношении материалов, монтажа, эксплуатации и т.п. Все это требует больших затрат, а срок службы трубопроводов значительно снижается в силу агрессивности транспортируемых жидкостей.

Краткое описание предлагаемого технологического процесса

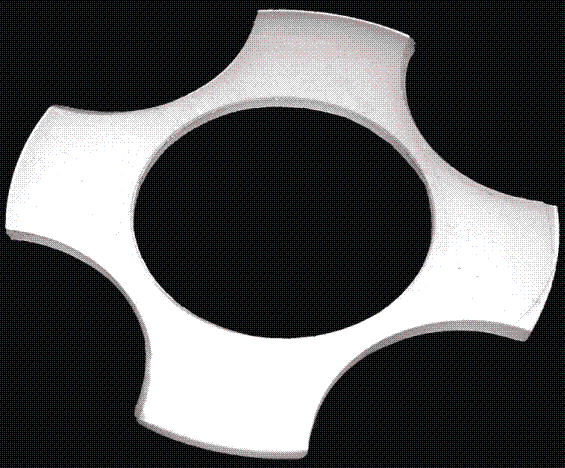

Предлагаемое решение предусматривает монтаж трубопроводной системы, когда основная рабочая труба располагается внутри резервной трубы («труба в трубе»). Весь трубопровод собирается из набора стандартных элементов и труб. Соосность рабочей и резервной труб обеспечивается установкой дисковых центрирующих шайб несплошного сечения – центраторами.

При разгерметизации рабочей трубы (аварии) транспортируемая жидкость попадает не во внешнюю среду, а в резервное герметичное пространство, предотвращая загрязнение местности, техногенные катастрофы и т.п.

Основное требование монтажа – все элементы рабочего трубопровода должны свободно входить и размещаться внутри резервного. Например, тройник 2?х2?х2? (рабочий) -
в тройнике 4?х4?х4?(резервный) или  отвод 90° 2?х2?– в отводе 90° 4?х4?.

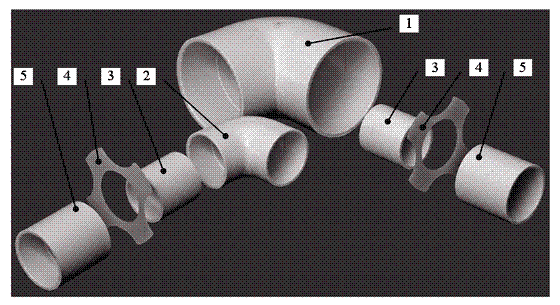

Пример монтажа отвода 90°

1.      Отрезок трубы 3 вклеить в отвод 90° 2?

2. Ввести внутрь отвода 4? и установить на отрезок трубы 3 центратор 4 до упора

3. В свободный конец отвода 2? вклеить второй отрезок трубы 3, установить второй центратор 4

4. Вклеить на обе трубы 3 поочередно соединительные муфты 5, -

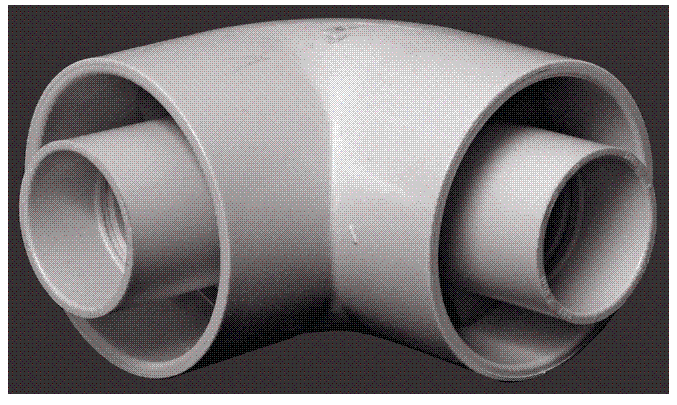

отвод собран.

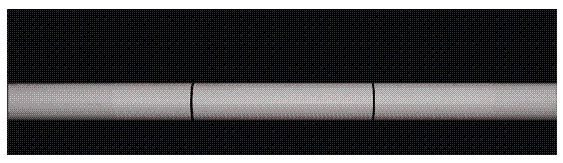

1) Внутренняя труба делится по длине на три равных участка (наносятся метки)

2) Изготовить из трубы того же диаметра четыре коротких отрезка, распилить их вдоль на полукольца

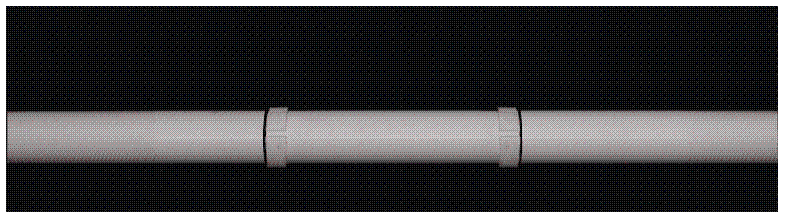

3) Наклеить полукольца на трубу с внутренней стороны от меток

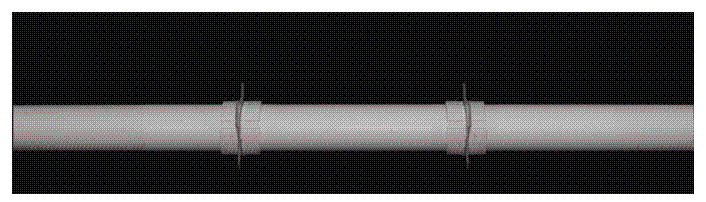

4) Надеть на трубу центраторы до упора в полукольца, снаружи зафиксировать каждый центратор парой полуколец (наклеить)

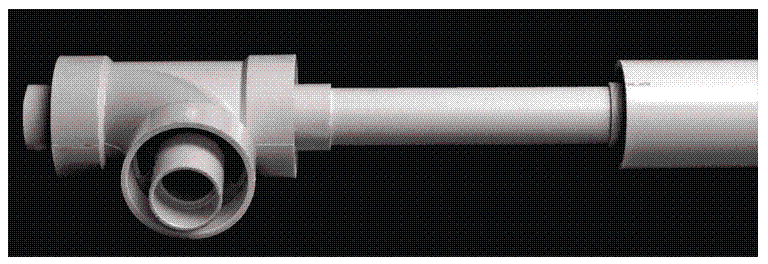

После этого труба вставляется во внешнюю трубу примерно на 3/4 длины (это удобно для дальнейшего монтажа). Трубы соединяются между собой соответствующими муфтами (сначала внутренние, затем – внешние). Внешние трубы укладываются на ложемент (в держатели).

Когда линейный участок надо соединить с отводом, внутренняя труба вклеивается в муфту отвода 5 (см. монтаж отвода 90°).

Технико-экономическое обоснование применения инновационной технологии

Выполнение монтажа трубопроводной системы «труба в трубе» в других технологиях и материалах без существенных затрат (снижение в 10 – 20 раз по времени, цене и трудоемкости работы). При этом любое одно клеевое соединение выполняется не более чем за 1 минуту. Например, при монтаже отвода выполняются последовательно четыре неразъемных соединения и устанавливаются два монтажных элемента.

Вся работа выполняется за 4 минуты, степень готовности 100%.

Цена одного соединения от 10 до 20 рублей по цене клея.

Сборка на резьбовых соединениях (сталь) требует 35 минут, стоимость работ – в 10 раз выше; необходимы специальная оснастка и опрессовка узла до монтажа.

Цена клея равна цене герметизирующих элементов (полиамид или тефлон).

То же самое при работе с медными трубами: трудоемкость в 8 раз выше, а цена узла – на 2 порядка.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Природосбережение – главная задача, как и безопасность человека на производстве, обеспечивается резервным контуром безопасности, чем не обладают действующие системы.

Трудоемкость соединений – самая низкая среди полимеров. При примерной одинаковости операций соединения, требуется минимальное время и оптимальные усилия, не превышающие допустимых норм для женщин и подростков.

Для работы с трубами диаметром до 75 мм достаточно одного человека.

Энергосбережение – пониженное сопротивление трубопровода за счет высокого качества внутренней поверхности, отсутствия редуцирования в фитингах, обрастания труб и фитингов твердыми отложениями, по сравнению с другими системами на 5 – 15%.

Новые потребительские свойства продукции

- уровень безопасности повышается вдвое
- дешевизна (дешевле всех существующих систем из металлов)
- отсутствие коррозии
- защита прямого и обратного действия
Последнее позволяет защищать внешнюю среду или, наоборот, защищаться от внешней среды.

Качественные характеристики, предъявляемые к сырью и материалам

Материал трубопроводов и фитингов (фирма NIBCO)
- ПВХ – поливинилхлорид
- ХПВХ – хлорированный поливинилхлорид
В отличие от других производителей «NIBCO» не использует для этих материалов свинец (Pb) в качестве стабилизатора экструзии.

Стадия и уровень разработки

Применялось серийно для опасных и химических производств, применяется в США и сейчас.

Предлагаемые инвестиции

В РФ данная технология, в основном, неизвестна и оценка предполагаемых инвестиций пока никем не проводилась.

Рынки сбыта

Не осваивались. В настоящее время данная технология применяется в экспериментальном порядке.

Возможность и эффективность импортозамещения

При соответствующем качестве отечественного сырья и материалов – безусловно (в случае приобретения лицензии и закупки оборудования).

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12
1 год (в случае приобретения лицензии и закупки оборудования).

Дата поступления материала

04.10.2006
