Наименование инновационного проекта

Особенности макетирования чертежей в PLOTMAKER 9

Рекомендуемая область пременения

архитектурно-строительное проектирование гражданских и промышленных зданий, образовательный процесс

Назначение, цели и задачи проекта

Предназначено для компьютерной подготовки макетов чертежей проекта с помощью PlotMaker 9

Краткое описание заменяемого процесса или решаемой проблемы

Данное руководство предназначено в помощь проектировщикам и студентам строительных специальностей ВУЗов для компьютерной подготовки макетов чертежей проекта с помощью PlotMaker 9, являющейся приложением системы ArchiCAD 9.

В руководстве подробно излагаются основные понятия о книге макетов, представляющей полный комплект чертежей всех частей проекта в электронном виде.

Краткое описание предлагаемого технологического процесса

Руководство состоит двух разделов. В первом разделе излагаются основные понятия о книге макетов, представляющей полный комплект чертежей всех частей проекта в электронном виде. Альбомы чертежей архитектурно-строительной, сантехнической и других частей проекта в составе книги макетов в PlotMaker 9 называются поднаборами и состоят из отдельных листов чертежей, представляющих макеты. Макеты различных форматов создаются на основе заранее подготовленных шаблонов, содержащих рамку и штамп. Подготовка к работе в PlotMaker 9 начинается с конструирования шаблонов. Затем составляется план-проспект проекта, представляющий список наименований альбомов  чертежей всех частей проекта и входящих в них листов чертежей. На основе разработанных в ArchiCAD или на других программах чертежей создаются рабочие файлы, читаемые в PlotMaker.

Макетирование чертежей начинается с образования структуры книги макетов, установки параметров и введения информации о проекте (название, заказчик, проектная организация, сроки проектирования и прочее). Активируются и заполняются шаблоны нужных форматов, на одном из которых отмечается маркер устанавливаемого по умолчанию.

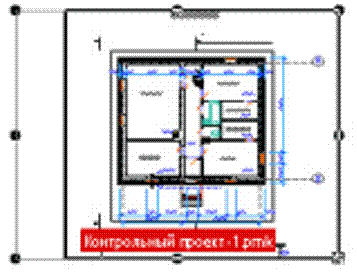

Второй раздел включает сведения о типах окон в PlotMaker и методах работы в них. Содержится описание последовательности действий по размещению чертежей в макете, описываются варианты представления их изображений (рис.1).

Рис.1

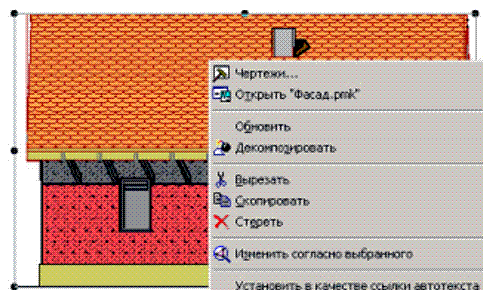

Представлены способы редактирования чертежей после размещения их в макете. Рассматриваются возможности изменения размеров чертежей на макете (рис.2).

Рис.2

Подготовленные для распечатки макеты чертежей могут быть выведены на плоттер или принтер. Приводится последовательность команд по установке параметров внешних устройств для вывода на печать, формата и размеров бумаги, цвета чертежей, области и качества печати.

Технико-экономическое обоснование применения инновационной технологии

Использование руководства позволяет снизить затраты времени на подготовку к выдаче заказчику проектной документации.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

В 25 – 35% снижены затраты и время на подготовку макетов чертежей проекта с помощью PlotMaker 9.

Новые потребительские свойства продукции

отличается снижением затрат времени на выполнение чертежей в компьютерном проектировании

Качественные характеристики, предъявляемые к сырью и материалам

Согласно ГОСТ.

Стадия и уровень разработки

Апробировано в лаборатории кафедры инженерных конструкций и архитектуры АГТУ.

Предлагаемые инвестиции

Рынки сбыта

Методика подготовки макетов чертежей проекта с помощью PlotMaker 9.
Организации, занимающиеся архитектурно-строительным проектированием гражданских и промышленных зданий.
ВУЗы, кафедра инженерных конструкций и архитектуры.

Возможность и эффективность импортозамещения

Нет

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

54
