Наименование инновационного проекта

Устройство для автоматизированного определения строения и качества обработки древесины в процессах деревообработки

Рекомендуемая область пременения

В исследовательских и заводских лабораториях для определения качества древесины, клееных соединений и композиционных материалов и др.

Назначение, цели и задачи проекта

Устройство предназначено для изучения анатомического строения древесины, для определения качества обработки поверхности древесины, качества швов клееных изделий и других показателей в процессах деревообработки.

Краткое описание заменяемого процесса или решаемой проблемы

В настоящее время приросты древесины определяют с помощью взятия специальных проб-кернов (буравом Преслера). На полученных кернах под микроскопом определяют особенности формирования древесины, основные характеристики строения (толщина ранней и поздней зоны, количество годовых слоев и др.). Такой способ из-за действия субъективных и объективных факторов при большом количестве наблюдений дает погрешность в измерениях.

Краткое описание предлагаемого технологического процесса

Разработан способ автоматизированного измерения и определения основных параметров древесины в кернах. Для этого применяется Web- камера (Logitech) и универсальный микроскоп типа РОLAND или МБС-1 (рис.1). Основой установки является Web- камера, подключенная к компьютеру, которую устанавливают на окуляр с помощью переходных колец. При этом матрица камеры должна находиться в фокальной плоскости объектива.

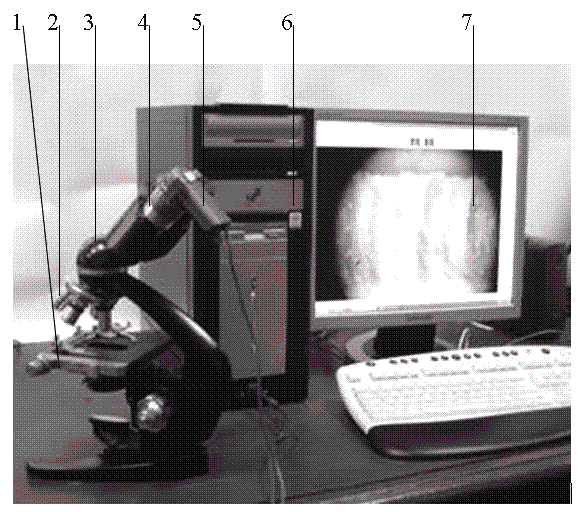

Рис. 1 Устройство для изучения строения древесины:

1 -предметный стол ; 2 - окуляр ; 3 - микроскоп ; 4 - переходные кольца;

5 -Web- камера (Logitech); 6 - системный блок; 7 - монитор.

Образец исследуемой древесины помещается на предметный стол микроскопа в специальный призматический желоб по которому препарат по мере исследования перемещается в направлении своей оси, при этом поперечная ориентация керна сохраняется. Изображение поверхности среза древесины и других исследуемых объектов через объектив-окуляр передается в Web- камеру, что позволяет получить изображение объекта и передать его через систему программного обеспечения камеры на монитор компьютера. Качество изображения определяется разрешающей способностью камеры. При этом может быть осуществлена коррекция изображения и настройка на мониторе (контрастность, любая цветовая окраска изображения осуществляется с помощью штатного осветителя). Для определения размеров элементов изображения или его участков применяются соответствующие программы.

При этом изображение может быть сохранено, заархивировано, введено в базу данных и представлено на бумажном носителе (фотография) для последующего анализа.

Исследование качества обработки поверхности, клеевых соединений производится аналогично, необходимо при этом учитывать особенности подготовки объекта к наблюдениям.

Технико-экономическое обоснование применения инновационной технологии

Данный метод менее трудоемок по сравнению с оптическим методом. Он также позволяет осуществлять передачу изображения препаратов микросрезов древесины в проходящем свете.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

На 25-30% повышается производительность труда при определении качества древесины.

Новые потребительские свойства продукции

Улучшенные технические и эксплуатационные характеристики.

Качественные характеристики, предъявляемые к сырью и материалам

Соотвествует ГОСТ

Стадия и уровень разработки

Способ (метод) проверен в лабораторных условиях

Предлагаемые инвестиции

Рынки сбыта

Технологическое описание изготовления продукции с заданными свойствами.
Исследовательские и заводские лаборатории предприятий деревообработки.

Возможность и эффективность импортозамещения

На период создания проекта зарубежных аналогов не выявлено

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

48

Дата поступления материала

31.10.2006
