Номер

84-011-06

Наименование проекта

Способ и устройство для определения остаточных поверхностных напряжений

Назначение

Для определения характеристик материалов по эпюре распределения остаточных напряжений по глубине

Рекомендуемая область применения

Оценка параметров качества и выбора режимов механической обработки или оценка состояния поверхностного слоя материала

Описание

Результат выполнения конструкторской разработки.

Устройство работает следующим образом: под воздействием активной среды т.е. травления, растворяется поверхностный слой, который уравновешивает напряжения в образце. Вследствие этого образец изгибается, перемещает шток, изменяет зазор между фольгой и датчиком, нарушает баланс моста. Сигнал разбаланса поступает на ЭВМ, обрабатывается и выдается на печать и на микродвигатель, который через микровинт восстанавливает зазор. Цикл закончен. Далее все повторяется.

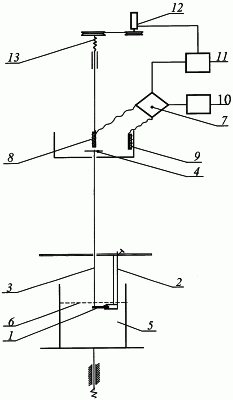

Рис.1

Предлагаемое устройство для определени остаточных поверхностных напряжений
(Рис. 1) состоит из образца 1, жестко закрепленного в держателе 2, контактирующего с
устройством передачи деформации образца, состо щего из кварцевой капилл рной трубки
3 с закрепленной электропровод щей фольгой 4 на свободном конце и погруженного в
емкость с агрессивной жидкостью 5 на глубину не менее 2 мм ниже уровн 6,
измерительного моста 7, включающего индуктивный датчик 8 и термокомпенсатор 9,
питающиес от генератора высокой частоты 10. Индуктивный датчик 8 удален от фольги на зазор не более 2 мм и снабжен системой обратной св зи, состо щей из последовательно
соединенных измерительного моста 7, компьютера 11, микродвигател 12 и микровинта 13.

Преимущества перед известными аналогами

Точность, компактность прибора, надежность

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уньшение геометрических размеров контролируемого образца до длины, начиная с 5 мм и выше, толщины 0,1…0,2 мм, снижение усилия воздействия системы на образец до 0,3 г.с., уменьшения влияния агрессивной среды на индуктивный датчик

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.11.2006
