Номер 83-031-06 |
Наименование проекта Устройство для отключения цилиндров двигателей внутреннего сгорания при диагностировании |
Назначение Расширение функциональных возможностей устройства путем регулирования нагрузки на диагностируемые цилиндры ДВС |
Рекомендуемая область применения Различные отрасли народного хозяйства |
Описание

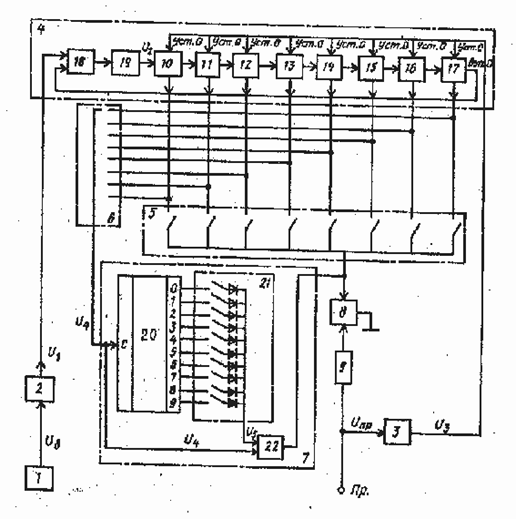

Частное техническое решение, имеющее самостоятельное значение. Устройство относится к диагностированию технического состояния поршневых двигателей внутреннего сгорания (ДВС) и их систем. Целью разработки является расширение функциональных возможностей устройства путем регулирования нагрузки на диагностируемые цилиндры ДВС. На рисунке изображена схема устройства.
Устройство содержит датчик 1 импульсов зажигания, первый формирователь 2, формирующий импульс от датчика импульсов системы зажигания, второй формирователь 3 импульсов, формирующий импульс напряжения с контактов прерывателя системы зажигания двигателя, кольцевой регистр 4, первый коммутатор 5 полного выключения цилиндров, второй коммутатор 6 частичного выключения цилиндров, управляемый делитель 7 частоты искрообразования в частично отключаемом цилиндре, ключ 8, шунтирующий резистор 9, двоичные ячейки 10-17, образующие регистр, элемент ИЛИ 18, элемент 19 задержки, счетчик-дешифратор 20, третий коммутатор 21, элемент И 22, причем выход датчика 1 импульсов зажигания через первый формирователь 2 подключен к выходу кольцевого регистра 4, информационные выходы которого подключены к выходам первого и второго коммутаторов 5, 6, выходы которых подключены соответственно к входу ключа 8 и входу управляемого делителя 7 частоты, выход которого подключен к управляющему входу ключа 8, выход которого подключен к общей шине, а второй вход через шунтирующий резистор подключен к входу второго формирователя 3 импульсов, выход которого подключен к входу сброса кольцевого регистра 4, вход которого является первым входом элемента ИЛИ 18, выход которого через элемент 19 задержки и последовательно включенные ячейки 10-17 регистра подключен к второму элементу ИЛИ 18, вход управляемого делителя 7 частоты подключен к первому входу элемента И 22 и счетному входу счетчика-дешифратора 20, информационные выходы которого через третий коммутатор 21 подключены к второму входу элемента И 22, выход которого является выходом управляемого делителя 7 частоты. Устройство расширяет функциональные возможности и повышает производительность труда. |
Преимущества перед известными аналогами Первый коммутатор выполнен в виде блока выключателей входы которых подключены к соответствующему выходу кольцевого регистра, а выходы соединены и подключены к входу ключа |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повысилась производительность труда до 40 % |
Возможность передачи за рубеж За рубеж не передаётся |
Дата поступления материала 21.04.2006 |
