Результат выполнения научно-исследовательской разработки.

На предприятии с высоким уровнем механизации открывание въездных ворот во двор или в производственные помещения осуществляется механическим способом.

Конструкции механизмов открывания разнообразны.

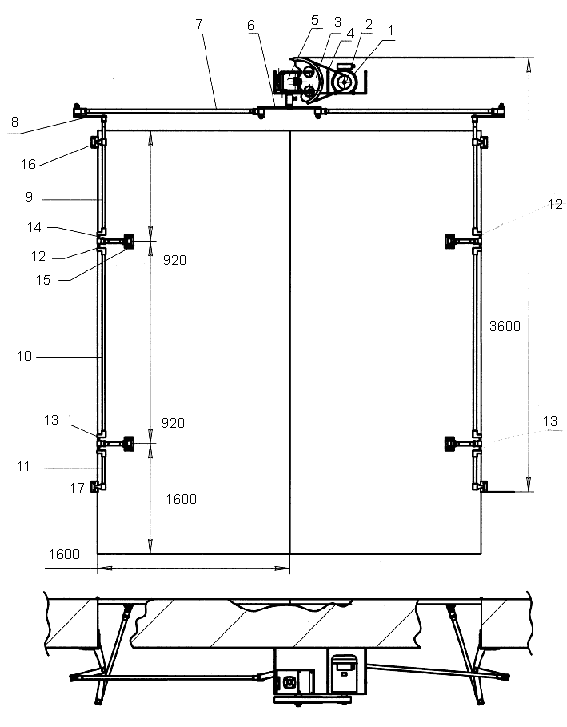

К приводу предлагаемого устройства открывания ворот относится электродвигатель 1, ременная передача, состоящая из малого 2 и большого 3 шкива, а также охватывающего их ремня 4. Вращение от электродвигателя через ременную передачу передается к редуктору 5. На выходном валу редуктора установлен рычаг 6, который с помощью тяг 7 соединяется с рычагами 8 на вертикальных валах. В приводе имеются два вертикальных вала (по количеству створок ворот). Каждый вертикальный вал состоит из верхнего 9, среднего 10 и нижнего 11 стрежней. Прикрепленные к стержням рычаги образуют колена 12 и 13. От колена к створке ворот идет тяга 14, которая при вращении вала толкает (тянет) створку ворот. Тяги прикрепляются к створкам ворот с помощью кронштейнов 15. Вертикальные валы для устойчивости крепятся к стене, для этого есть верхнее крепление 16 и нижнее крепление 17.

Электродвигатель с редуктором установлены на раме, прикрепленной к стене. Рама находится над створками ворот, что не мешает беспрепятственному въезду (выезду) автотранспорта. Весь устанавливаемый механизм открывания ворот находится внутри помещения и не подвержен воздействию атмосферных осадков, особенно в осенне-зимний период.

Полное открывание ворот происходит при повороте рычагов на 147 ⁰. В случае вынужденного открывания ворот в ручном режиме, тяги отсоединяют от створок. Длина тяг, как на приводе, так и на валах регулируется с помощью наконечников.

В приводе используется электродвигатель марки 4А90lb8 мощностью 1,1 КВт с частотой вращения 750 об/мин. Редуктор червячной марки Ч80, передаточное число 40. Используется клиноременная передача, тип сечения ремня А. Диаметр малого шкива - 112 мм, диаметр большого шкива 400 мм.
