Результат выполнения научно-исследовательской разработки.

Разработка относится к плоским электронагревателям излучающего типа, в частности к пленочным электронагревателям, применяемым для обогрева бытовых и производственных помещений.

Поставленная цель в известном пленочном электронагревателе, содержащим плоский зигзагообразной формы резистивный излучающий элемент из фольги, расположенный между двумя гибкими термостойкими электроизоляционными пленками и снабженный выводами для подключения к электрической сети, достигается тем, что фольга выполнена из аморфного сплава металлов или переходных металлов с металлоидами.

Благодаря выполнению фольги из аморфных сплавов металлов или переходных металлов с металлоидами, вследствие их более высокой прочности (предел напряжения на разрыв фольги из аморфного сплава в 600 раз выше, чем у фольги из оловянно-свинцово-сурьмяного сплава), электронагреватель может быть выполнен с более тонкими электроизоляционными пленками и с повышенной удельной мощностью. Все это позволяет повысить КПД пленочного электронагревателя, повысить его надежность и снизить его стоимость.

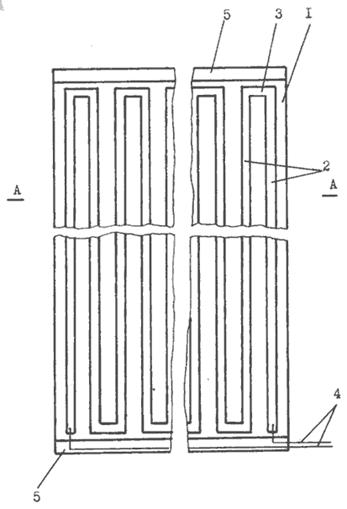

Рисунок 1. Общий вид пленочного электронагревателя

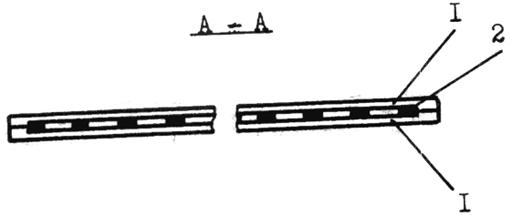

Рисунок 2. Разрез по А-А

Пленочный электронагреватель содержит два листа гибких термостойких электроизоляционных пленок 1, в качестве которых может быть использована полиэтилентерефталатная ламинированная пленка по ТУ 6-49-5761783-334-90, между которыми размещен резистивный излучающий элемент 2 из фольги аморфного сплава металлов или переходных металлов с металлоидами (например, один из сплавов аморфной ленты по ТУ 14-1-4971-91). Резистивный элемент 2 имеет зигзагообразную форму, например в виде полосок, последовательно соединенных между собой перемычками 3, образуя в плане меандровую форму. Элемент 2 снабжен выводами (на рисунке не показаны) для подключения к соединительным проводам 4, которые снабжаются вилкой для включения в сеть электропитания, либо имеют свободное окончание для параллельного соединения нескольких электронагревателей (Рисунок 3).

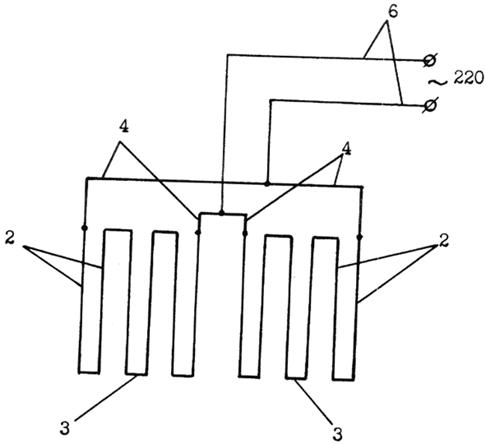

Рисунок 3. Схема соединения нескольких электронагревателей

Края электронагревателя обклеиваются лентой 5. Опытный электронагреватель размером в плане 750х1450мм и толщиной 150 мм, образованный из двух листов вышеупомянутой пленки толщиной 60 мкм и с резистивным излучающим элементом в виде фольговой ленты толщиной 25 мкм и шириной 10 мм, уложенной параллельно с шагом 25 мм (28 полосок), имеет излучаемую мощность в пределах 125-150 Вт/м ², температуру поверхности в пределах 40-60 ⁰С, электросопротивление 320±40 Ом, удельную массу около 350г/м ² при массе резистивного элемента около 95 г.

При использовании пленочного электронагревателя для обогрева, например, служебного помещения собирают несколько электронагревателей по схеме Рисунок 3, образуя нагревательную панель (потолочную, стеновую, половую или иную). Панель закрепляют на потолке (стене, полу) клеем, гвоздями, шурупами и др. и при необходимости облицовывают, например древесностружечной или гипсовой плитой, общий электрический вывод 6 панели снабжают либо электрическим разъемом, либо подключают к выключателю (на Рисунке не показано).

Электронагреватель работает следующим образом.

При подключении его к электрической сети резистивный элемент нагревается и излучает тепло в атмосферу помещения. Потери энергии излучения вследствие уменьшенной толщины электроизоляционной ленты сведены к минимуму, что определяет высокий КПД электронагревателя.

Благодаря повышенной механической прочности резистивного элемента повышается надежность электронагревателя и он может быть использован как часть облицовки помещений, на его основе могут быть изготовлены обои, ковровые покрытия, детали мебели, в том числе объемной формы.
