Частное техническое решение, имеющее самостоятельное значение.

За последние годы разработан ряд автопоилок с нижним расположением магистрального трубопровода, т.е. с подводом воды снизу. Они недостаточно надежны, в работе, особенно в зимнее время, так как вода, находящаяся в нижней части отводной трубы, в клапанном механизме автопоилки, замерзает, и режим поения животных нарушается. Верхнее расположение трубопровода предпочтительнее, так как при этом упрощается монтаж автопоилок, улучшается доступ при обслуживании и ремонте, а главное - температура воздуха в помещении для животных на высоте 1,5 м от пола на 2 ⁰С выше, чем на уровне пола, и за счет меньших теплопотерь воды в магистральном трубопроводе полная стоимость последнего за срок его службы многократно окупается.

В устройстве для поения животных (А. С. 409693) клапан расположен на входе отводной трубы, которая закреплена подвижно и шарнирно соединена с нажимной педалью.

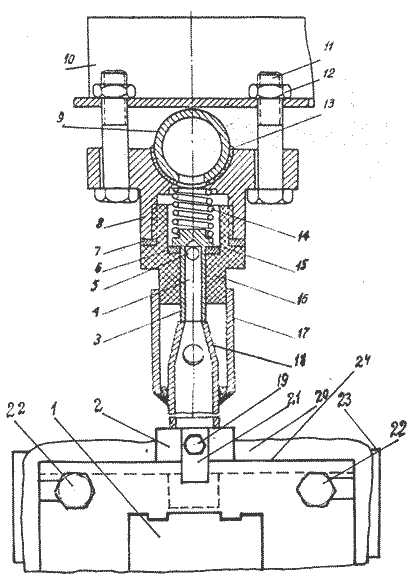

Устройство (Рисунок 1) содержит отводную трубу 18, подсоединенную к магистральному трубопроводу 9 диаметромi''. На выходе отводной трубы на пластине 23 закреплена поильная чаша 20.

Рисунок 1. Устройство для поения животных с седлом для труб диаметромi''

Нажимная педальi, при помощи прижимного кольца 2 и стопорного болта 19, с фиксирующей пластинкой 21, шарнирно соединена с отводной трубой и опирается на качающийся уголок 24, последний упирается на фигурные болты 22 крепления поильной чаши. На входе отводной трубы расположен водовпускной подпружиненный клапан 15, находящийся в корпусе 16, телескопически соединенном с патрубком 17 и герметично с верхним концом отводной трубы. Клапан снабжен уплотнительной шайбой 6. Корпус клапана встроен в резьбовое отверстие седла 8, на дне которого выполнено опорное гнездо для пружины 14 клапана.

Шток 3 клапана полый, в его стенке имеются отверстия 5. Полость штока клапана сообщается с полостью отводной трубы. Между корпусом клапана и седлом имеется уплотнительная прокладка 7. Седло крепится через прокладку 13 к магистральному трубопроводу, а последний к кронштейну 10 (жестко закрепленному на монтажной стойке) при помощи болтов 11 и гаек 12.

В процессе поения при нажатии на педаль шарнирно соединенная с ней отводная труба вместе с патрубком поднимается и, упираясь своим концом в шток клапана, открывает последний - вода из магистрального трубопровода через отверстия и полость штока клапана поступает в отводную трубу и далее в поильную чашу.

После того как животное отпускает педаль, клапан под действием пружины закрывается, и поступление воды в отводящую трубу прекращается.

Устройства для поения животных просты в изготовлении, дешевы, надежны в работе, обеспечивают возможность эффективного использования подогрева воды. Но самым главным достоинством данного устройства для поения животных является эффективное аэрирование подземной воды, так как камерой смешивания подземной воды и воздуха является полость отводной трубы 18 (вода в поильной чаше с пеной), что повышает продуктивность животных на 5-7% за счет лучшего усвоения корма.
