ИННОВАЦИИ БИЗНЕСУ

Номер

79-043-06

Наименование проекта

Принципы построения фильтрового квазиоптимального приемника двухчастотного нелинейного радиолокатора

Назначение

Для обнаружения объектов с нелинейными электрическими свойствами

Рекомендуемая область применения

Радиолокация

Описание

Данный материал является научно-технической разработкой авторов. Определен технический облик двухчастотного нелинейного радиолокатора, отличающийся от известных реализацией оптимальных принципов построения приемного устройства.

Первым важным принципом для достижения поставленной цели (увеличения дальности действия НРЛ) является такой выбор промежуточной частоты в супергетеродинном приемнике с одним линейным преобразованием частоты вниз, чтобы наиболее чувствительный канал приема (по промежуточной частоте) совпал (на оси частот) с разностной комбинационной частотой излучения от нелинейного элемента f_{2 –} f₁ (где f_1,2 - частоты 1 и 2 - го зондирующих сигналов). Вторым важным принципом является выбор частоты гетеродина приемника, равной значению 2f₁. Следующим по важности принципом построения приемника нелинейного радиолокатора является принятие мер к улучшению чувствительности приемника радиолокатора по каналу промежуточной частоты и другим побочным каналам приема.

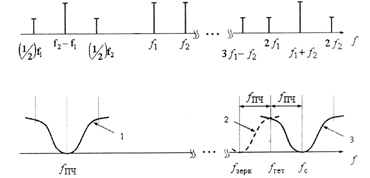

Таким образом, в предлагаемом устройстве локации при осуществлении этих мер увеличивается число откликов, принимаемых по различным каналам приема нелинейного радиолокатора, причем наиболее чувствительные каналы приема соответствуют большим по амплитуде частотным откликам от нелинейного элемента. Интерпретация принципа совмещения по частоте каналов приемника с частотами откликов графически представлена на рис.1.

Совмещение полос пропускания побочных и основного канала приемника нелинейного локатора с наиболее значительными спектральными составляющими, образованными на нелинейном элементе и повышение чувствительности побочных каналов приема приводят к тому, что приемник локатора становится в значительной мере согласованным по своим амплитудно-частотным характеристикам со спектром принимаемого сигнала, т.е. фильтровым квазиоптимальным. Следствием этого обстоятельства является увеличение отношения сигнал/шум на его выходе, увеличение дальности действия локатора, улучшение вероятности правильного обнаружения объекта.

Преимущества перед известными аналогами

Повышение вероятности правильного обнаружения и дальности действия нелинейного радиолокатора

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение правильного обнаружения на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.05.2006
