Гидравлический пульсатор

Назначение

Создает механические колебания поршня силового гидроцилиндра

Рекомендуемая область применения

Деревообработка, лесное хозяйство

Описание

Данный материал является результатом научно-технической разработки кафедры Механизация лесного хозяйства и проектирования машин ВГЛТА.

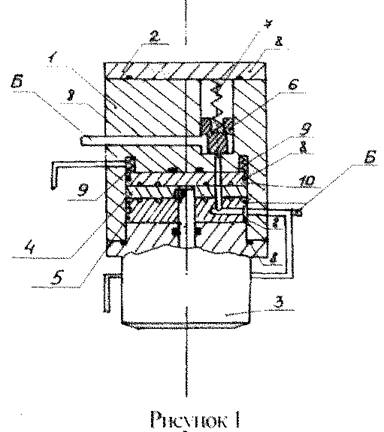

Пульсатор гидравлический представляет собой дисковый распределитель (рис1), приводимый в движение гидромотором.

В корпусе 1, к которому герметично пристыкован гидромотор 3, находятся притертые по скользящим поверхностям диски 10; 4; 5. Диск 4, жестко сидящий на валу гидромотора, имеет распределительные отверстия. Диски 10 и 5 жестко зафиксированы от вращения в корпусе 1. К вращающемуся диску 4 пружинами 9. В неподвижном диске 5 имеются подводящее отверстия. Вращающийся диск 4 поочередно соединяет подводящие отверстия диски 5 через диск 10 с обратным клапаном 6, который поджат пружиной 7 и крышкой корпуса 2.

Таким образом, полость «Б», номинального подводимого давления, с частотой определяемой вращением гидромотора 3 и количеством отверстий Вращающегося диска 4, соединяется с выходной полостью В на которой создается пульсирующий поток жидкости. Частота и амплитуда импульса регулируется клапаном предохранительным, клапаном редукционным и регулятором расхода на входе в пульсатор. Более широкие характеристики пульсатора можно получить раздельной регулировкой частоты вращения гидромотора, напорной линией питания распределителя и количеством отверстий вращающегося диска. Все граничащие уровни гидропульсатора герметично разделены уплотнителями 8.
