ИННОВАЦИИ БИЗНЕСУ

Номер

78-002-06

Наименование проекта

Способ направленного изменения свойств горных пород посредством лазерного излучения и геотехнологический комплекс с лазерным инициированием

Назначение

Интенсификация процесса направленного изменения свойств минералов формированием требуемого распределения плотности энергии и интенсивности излучения.

Рекомендуемая область применения

Направленное изменение свойств горных пород лазерным излучением при разработке золотосодержащих россыпных и рудных месторождений.

Описание

Результат выполнения научно-исследовательской работы.

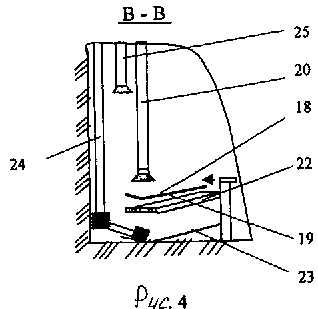

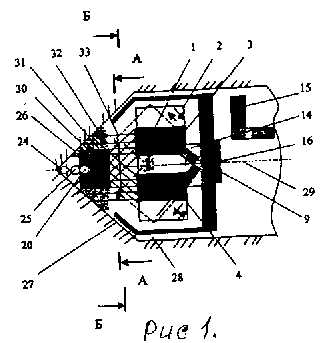

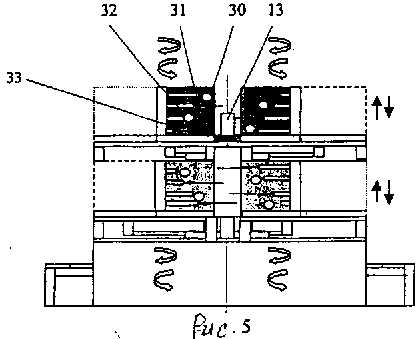

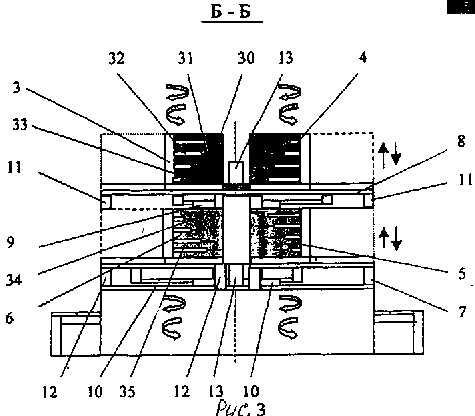

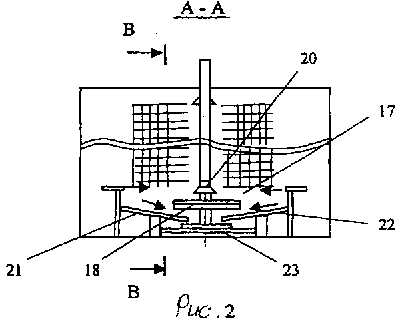

На рис.1 - общий вид геотехнологического комплекса; на рис.2 - разрез А-А на рис.1; на рис.3 - разрез Б-Б на рис.1, модули источника лазерного излучения в исходном положении; на рис.4 - разрез В-В на рис.2, показаны направляющие и ставы для забора легких, тяжелых фракций и летучих соединений; на рис.5 показаны лазерные головки модулей с распределением излучения под прямым углом к передним панелям модулей и углом 45 град., о - пучки излучений под прямым углом, ___ - пучки излучений под углом 45 град.

Геотехнологический комплекс с лазерным инициированием 1 содержит источник лазерного излучения с управляемым спектром генерации 2, состоящим из модулей 3, 4, 5, 6, которые выполнены с возможносью перемещения в вертикальных 7 и горизонтальных плоскостях 8 независимо друг от друга с помощью приводов 9, 10 и реверсивных опор 11, 12. Система сканирования физико-механических параметров пород 13 связана с системой управления процессом лазерного излучения 14 и системой управления подачей газа 15. Система подачи газа 16 установлена с возможностью двухстороннего воздействия на продукты разрушения в зоне разделения минералов по плотности 17 и снабжена направляющей для легкой фракции 18, выполненной под наклоном 19 в сторону става для забора легкой фракции 20, и направляющими для тяжелой фракции 21, 22 и поддоном 23, установленным под наклоном в сторону става для забора тяжелой фракции 24. Для удаления летучих соединений, в том числе сульфидов (антимонита (sb₂s₃), арсенопирита (feass), борнита (cu₅fes₄)) и других, установлен став для летучих соединений 25. Поверхности стенок 26, 27 камеры 28 могут быть ориентированы под глами 45 град. к горизонтальной оси 29 источника лазерного излучения с управляемым спектром генерации 2. Оптические оси лазерных излучений 30, 31, 32, 33 лазерных головок 34 каждого из модулей 3, 4, 5, 6 частично ориентированы параллельно горизонтальной оси 29, а частично - под углом 45 град. к горизонтальной оси 29. Модуляция интенсивности излучения производится с помощью звуковых излучателей 35, направленных на пучки излучений лазерных головок 34.

Преимущества перед известными аналогами

Способ интенсифицирует процесс направл. изменения свойств минералов формированием требуемого распределения плотности энергии и интенсивности излучения для разрушения структурных связей в горн. породах с широким спектром прочностных свойств

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 13 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.10.2006
