Номер

78-019-06

Наименование проекта

Распорная забойка

Назначение

Повышение эффективности использования энергии взрыва на дробление породы.

Рекомендуемая область применения

Буровзрывные работы.

Описание

Результат выполнения конструкторской разработки.

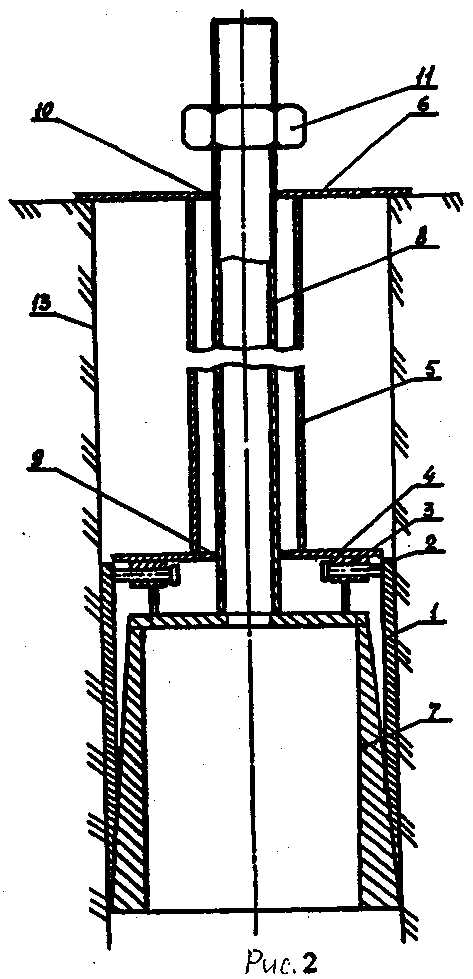

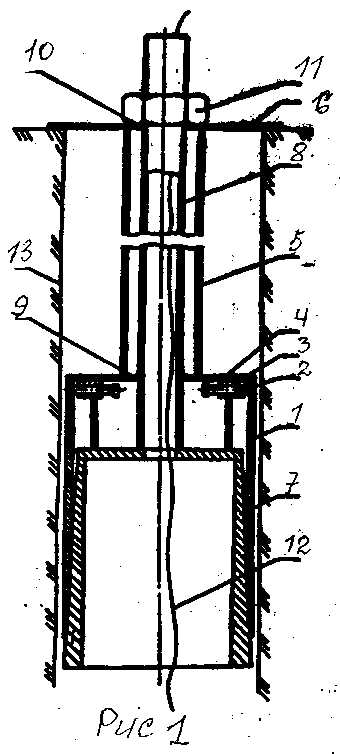

На рис.1 схематично изображена распорная забойка в рабочем положении в скважине, на рис.2 - после начала детонации.

Распорная забойка выполняется из металла и включает разрезной цилиндр 1, составленный не менее чем из трех частей, к которым вверху, например, приварены пальцы 2, вставленные в направляющие втулки 3, закрепленные на днище 4. С обратной стороны на днище 4 закреплена распорная труба 5 с опорным кольцом 6 на верхнем конце. В разрезной цилиндр 1 вставлен распорный полый конус 7, соединенный с трубчатой тягой 8, свободно проходящей через отверстие 9 в днище 4 разрезного цилиндра 1 и отверстие 10 в опорном кольце 6. Верхняя часть трубчатой тяги 8 снабжена резьбой, на которую накручивают гайку 11. Нижняя часть разрезного цилиндра 1 выполнена конусной с углом конусности, равным конусности распорного полого конуса 7.

Преимущества перед известными аналогами

Предлагаемая распорная забойка позволяет запирать продукты взрыва в зарядной полости до разрушения массива и тем самым повысить эффективность использования энергии взрыва на дробление породы.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 13 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
