ИННОВАЦИИ БИЗНЕСУ

Номер

78-015-06

Наименование проекта

Отстойник с нисходяще-восходящим потоком жидкости

Назначение

Интенсификация очистки сточных вод.

Рекомендуемая область применения

Очистка сточных вод.

Описание

Результат выполнения конструкторской разработки.

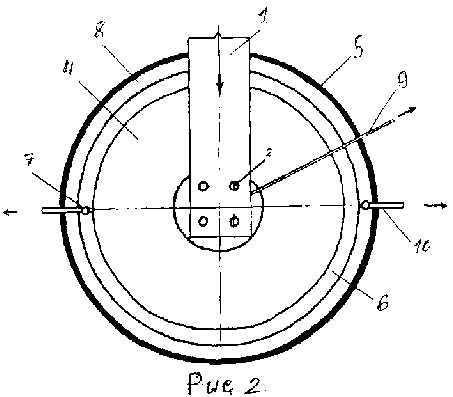

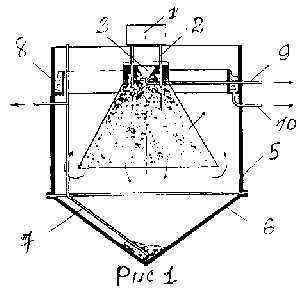

На рис.1 показан общий вид отстойника с нисходяще-восходящим потоком жидкости; на рис.2 - сечение А-А по рис.1.

Позиции на чертеже обозначают:

1. Лоток подачи исходных сточных вод

2. Распределительные патрубки

3. Чаша с зубчатым водосливом для удаления плаающих вещетсв

4. Коническая перегородка

5. Цилиндрический корпус отстойника

6. Конический корпус отстойника

7. Трубопровод удаления осадка под гидростатическим давлением

8. Сборный поток

9. Трубопровод удаления плавающих веществ

10. Трубопровод удаления осветленных сточных вод

Отстойник с нисходяще-восходящим потоком жидкости состоит из лотка подачи исходных сточных вод 1, распределительных патрубков 2, чаши с зубчатым водосливом для удаления плавающих веществ 3, конической перегородки 4, цилиндрического корпуса 5, конического корпуса 6, трубопровода удаления осадка под гидростатическим давлением 7, сборного лотка 8, трубопровода удаления плавающих веществ 9, трубопровода удаления осветленных сточных вод 10.

Преимущества перед известными аналогами

За счет гидродинамических характеристик происходит интенсификация очистки сточных вод от оседающих и плавающих веществ.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 10 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
