Скрепер

Назначение

Повышение эффективности работы скрепера.

Рекомендуемая область применения

Землеройная техника

Описание

Результат выполнения конструкторской разработки.

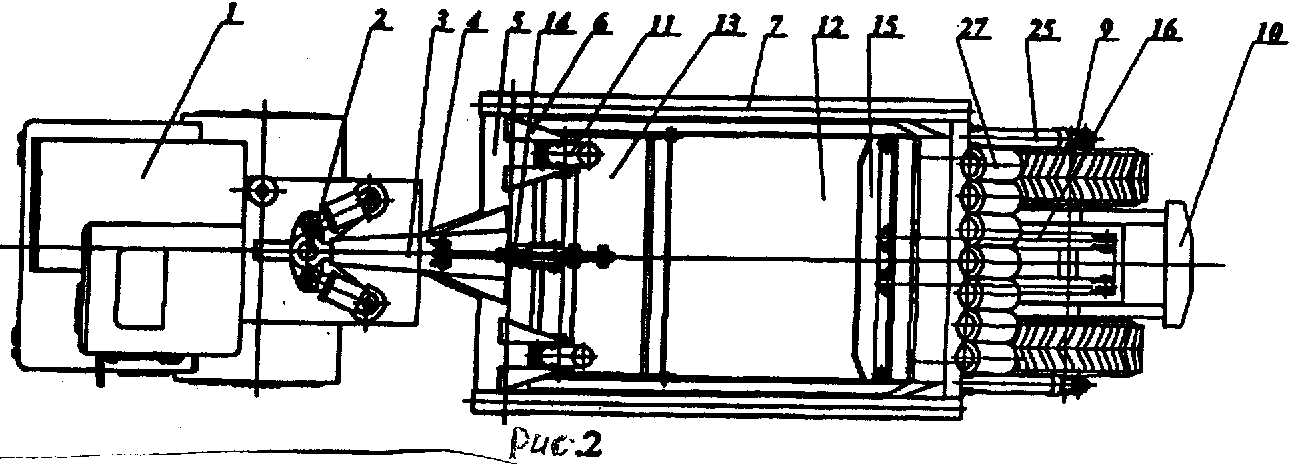

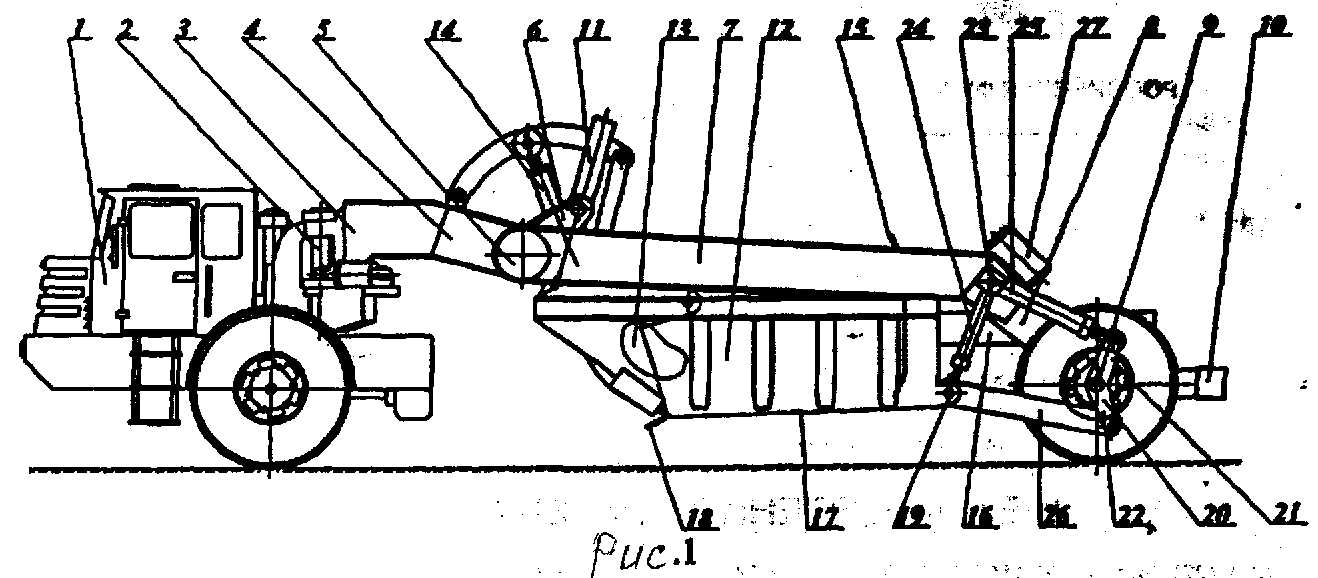

На рис.1 изображен скрепер сбоку в транспортном положении, на рис.2 - скрепер в плане.

Скрепер состоит из базового тягача 1, к которому через седловой шарнир 2 закреплена тяговая рама 3, образованная путем сварки из хобота 4, поперечной балки 5 с кронштейнами 6, двух продольных балок 7, двух подкосов 8, задней оси 9 и бампера 10. К поперечной балке 5 через кронштейны 6 шарнирно прикреплен передний гидромеханизм 11 подъема-опускания передней части ковша 12.

Рабочее оборудование скрепера содержит заслонку 13, гидромеханизм подъема-опускания заслонки 14, заднюю стенку 15 с гидромеханизмом ее перемещения 16. На ковше 12 с днищем 17 установлен нож 18, проушины 19. На задней оси 9 шарнирно размещены два двуплечих рычага 20 с верхними 21 и нижними 22 плечами. На тяговую раму 3 со стороны подкосов 8 приварены проушины 23. Между проушинами 23 на тяговой раме и проушинами 19 ковша установлен задний гидромеханизм подъема-опускания ковша 24, а между проушинами 23 на тяговой раме и верхними плечами 21 на двуплечих рычагах 20 установлены дополнительные гидроцилиндры 25. Промежуточная рама 26 размещена шарнирно между проушинами 19 и нижними плечами 22 двуплечих рычагов 20. На тяговой раме 3 размещены гидроаккумуляторы 27.

Преимущества перед известными аналогами

Возможность загружать более длинные ковши, чем у существующих скреперов, с высоким коэффициентом заполнения, что повышает производительность скрепера.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 2,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
