ИННОВАЦИИ БИЗНЕСУ

Номер

78-011-06

Наименование проекта

Самоходная установка для локализации взрыва

Назначение

Повышение надежности работы устройства.

Рекомендуемая область применения

Взрывные работы в скальных массивах горных пород

Описание

Результат выполнения конструкторской разработки.

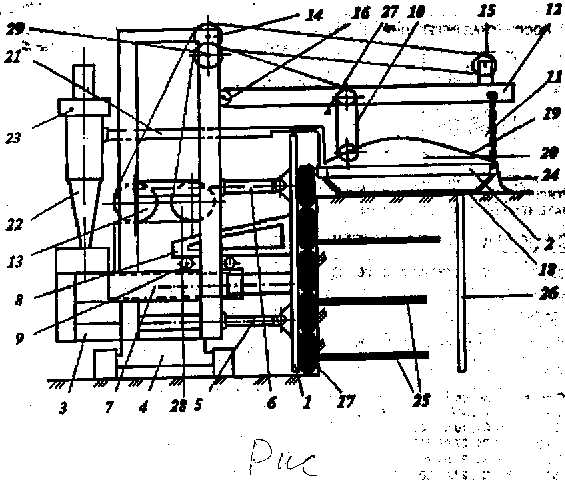

Самоходная установка для локализации взрыва включает вертикальную решетчатую раму 1 и горизонтальную решетчатую раму 2. Вертикальная решетчатая рама 1 связана с опорной платформой 3 транспортного средства, выполненного в виде массивной ходовой тележки 4, с помощью гидроцилиндров 5 и 6, противооткатного механизма 7 и опорного элемента 8 с катками 9. Горизонтальная решетчатая рама 2 канатами 10 и цепной подвеской 11 связана с балкой 12, которая лебедкой 13 через блоки 14 и 15 полиспастной системой может поворачиваться вокруг шарнира 16 вверх и вниз. Вертикальная решетчатая рама 1 и горизонтальная решетчатая рама 2 снабжены ограждающими элементами для перекрытия окон решетки. Ограждающие элементы вертикальной решетчатой рамы 1 выполнены из изношенных автомобильных шин 17. Ограждающие элементы горизонтальной решетчатой рамы 2 выполнены в виде газопроницаемых цепных матов 18, связанных, например, из якорных цепей и свободно подвешенных в окнах решетки. Над горизонтальной решетчатой рамой 2 эластичным кожухом 19, выполненным, например, из эластика, образовано замкнутое пространство 20, соединенное гибким пылепроводом 21 с вихревым пылеуловителем 22, установленным на опорной платформе 3. Из последнего очищенный от пыли воздух поступает в адсорбер 23. По контуру горизонтальной решетчатой рамы 2 закреплен герметизирующий фартук 24, выполненный, например, из резинотросовой ленты. Горизонтальная решетчатая рама 2 выполняется такой ширины, чтобы накрыть ею всю горизонтальную поверхность взрываемого зарядами ВВ в скважинах 25 объема уступа, отделенного от основного массива контурной щелью, образованной зарядами в скважинах 26, с запасом, обусловленным требованиями Правил безопасности. На балке 12 установлены фиксаторы 27 для закрепления горизонтальной решетчатой рамы 2 в транспортном положении. Подъем и опускания внутреннего края горизонтальной решетчатой рамы 2 производится лебедкой 28 через блок 29.

Преимущества перед известными аналогами

Локализация взрыва обеспечивает отбойку горных пород с повышенной надежностью и долговечностью работы за счет применения более простых решений по подвеске горизонтальной рамы и ограждению вертикальной рамы.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 18 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
