Номер

77-003-06

Наименование проекта

Установка для очистки смазочно-охлаждающих жидкостей (СОЖ) "Вита-С"

Назначение

Установка обеспечивает циркуляцию жидкости в системе в замкнутом цикле и осуществляет приготовление и аккумуляцию свежей или очищенной СОЖ, ее подачу к технологическому оборудованию (металлорежущим станкам, автоматическим линиям, и т.д.)

Рекомендуемая область применения

Металлургические и машиностроительные предприятия с единичным, серийном и массовом производством, имеющих как централизованные, так и индивидуальные системы применения

Описание

-

Результат выполнения научно-исследовательской работы.

.

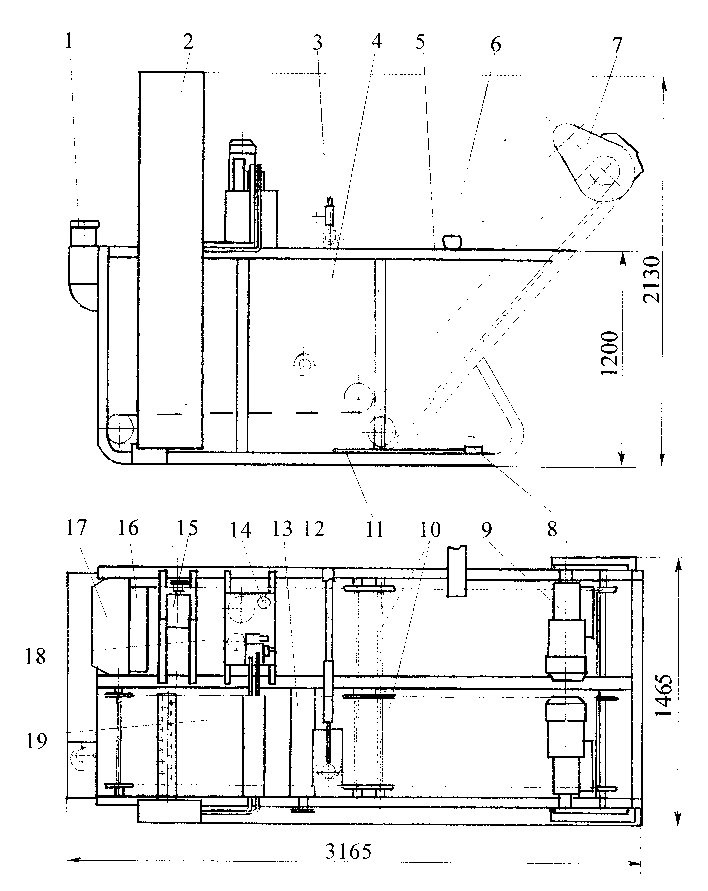

 Установка включает в себя: бак для масла 1(см. рисунок); кассетный магнитный сепаратор 2; вентиль3; эжектор 4; корпус 5; лоток для слива загрязненной СОЖ 6; привод скребковых конвейеров 7; кран 8; мотор-редуктор 9; скребковый конвейер 10; труба 11; гаситель потока 12; трубопровод отвода очищенной СОЖ 13; гидростанция 14; привод маслосъемного барабана 15; маслосъемный барабан 16; нож 17; емкость предварительной очистки 18; емкость окончательной очистки 19.

                                             Установка "Вита-С"

Установка «Вита-С» работает следующим образом. Загрязненная СОЖ с технологического оборудования подается по лотку 6 самотеком в емкость предварительной очистки 18, где осуществляется флотационная и седиментационная очистка СОЖ от «инородных» масел и механических примесей. Эффект флотации создается за счет части оборачивающейся СОЖ, насыщенной воздухом в эжекторе 4 и подаваемой в емкость окончательной очистки 19 через гаситель потока 12. Регулировка количества воздуха обеспечивается с помощью вентиля 3. Пузырьки воздуха, поднимаясь к поверхности жидкости, увлекают за собой легкие фракции загрязнений («инородные» масла и механические примеси), образуя на поверхности пеномасляный слой. Тяжелые фракции шлама (стружка и продукты износа инструмента) оседают на дно емкости и удаляются скребковым конвейером 10 в тару для шлама. Пена потоком жидкости перемещается в рабочую зону маслосъемного барабана 16, который приводится во вращение от привода 15, состоящего из волнового мотор-редуктора и цепной передачи. Пеномасляный слой захватывается поверхностью вращающегося барабана, с которой затем снимается ножом 17, и стекает в бак 1. По мере накопления масла в баке, оно откачивается электронасосом.

Из емкости предварительной очистки СОЖ перетекает в емкость окончательной очистки 19 через переливной карман, расположенный за маслосъемным барабаном, при этом масляная пленка удерживается в зоне действия барабана специальной перегородкой. В емкости для окончательной очистки СОЖ проходит через кассетный магнитный сепаратор 2, где очищается от взвешенных ферромагнитных примесей. Рабочие движения магнитного сепаратора осуществляются с помощью гидроцилинтров, приводимых в движение от гидростанции 14.

Скребковый конвейер 10 состоит из привода 7 с мотор-редуктором 9, приводного вала, трех отклоняющих валов и цепей со скребками.

Очищенная СОЖ отводится из установки по трубопроводу 13.

Базовый вариант установки дополнительно комплектуется необходимым насосным оборудованием, транспортной подсистемой для подачи и сбора СОЖ с технологического оборудования и системой управления, обеспечивающей автоматический режим работы подсистемы. Насосное оборудование рассматриваемой установки «Вита-С» включает два электронасоса, выполняющих следующие функции: П-32М (32 л/мин) – перекачка СОЖ из емкости для окончательной очистки в емкость для предварительной очистки через эжектор 4; П-200 МС (200 л/мин) – подача СОЖ на станок. Оснащение подсистем серии «Вита-С» указанным дополнительным оборудованием позволяет использовать их в качестве самостоятельных систем применения СОЖ.

При необходимости, слив СОЖ из установки осуществляется через два патрубка, к которым присоединены трубы 11 и краны 8.

- разработанная технология позволяет разрабатывать и изготавливать как индивидуальные установки (для отдельных станков), так и централизо­ванные системы (для участков, цехов, производств).

Благодаря прогрессивным решениям, в конструкции установки прак­тически отсутствуют какие-либо кинематически сложные механизмы, что обеспечивает ее высокую надежность, простоту эксплуатации и ремонта.

Система самоочищаемая, т. е. в ее конструкции отсутствуют застой­ные зоны, в которых мог бы скапливаться шлам, требующий периодиче­ской остановки системы с целью ее ручной очистки.

Преимущества перед известными аналогами

Возможность работы с жидкостями любой загрязненности и состава, удаляются как твердые частицы, так и посторонние масла, попадающие в СОЖ с оборудования.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Расчетная годовая экологическая эффективность от применения установок "Вита-С" только по Приволжскому региону: возвращается в оборот 60 млн. куб м СОЖ; ликвидируется сброс на свалки 17 млн. т шламов и 70 млн. т вод после разложения СОЖ.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.09.2006
