Наименование проекта

Каток-гребнеобразователь

Назначение

Используется при гребневом посеве пропашных культур (подсолнечник, кукуруза, соя и т.п.)

Рекомендуемая область применения

Применяется для образования гребней при посеве с последующим прикатыванием.

Описание

Результат выполнения научно-исследовательской работы.

Каток-гребнеобразователь содержит раму, состоящую из боковых балок 1(см.рисунок )  и поперечных балок 2. На боковых балках посредством подшипников 3 установлена ось 4. На оси 4 установлены выпуклостью к оси симметрии катка сферические диски 5, имеющие возможность перемещаться вдоль оси 4 вместе с боковыми балками 1 посредством регулировочного механизма 6. Боковые балки 1 фиксируются в нужном положении относительно поперечных балок 2 с помощью стопорных болтов 7, вставляемых в отверстия 8. На оси 4 между сферическими дисками 5 расположены имеющие разный диаметр кольца 9, которые свободно вращаются на оси 4. Кольца 9 выполнены с уменьшающимся диаметром от краев к середине оси 4, причем между кольцами 9 на оси 4 установлены пружины 10 с одинаковой жесткостью и размерами.

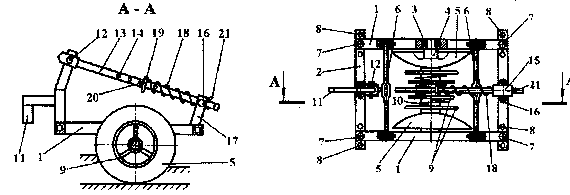

Схема катка-гребнеобразователя

Каток-гребнеобразователь содержит также кронштейн 11, жестко закрепленный на передней поперечной балке 2, посредством которого каток агрегатируется с требуемой машиной или механизмом. К кронштейну 11 шарнирно при помощи пальца 12 присоединена штанга 13 с отверстиями 14. Второй конец штанги 13 проходит через муфту 15, шарнирно присоединенную при помощи болта 16 к кронштейну 17. На штанге 13 установлена пружина 18. Для регулировки степени давления катка-гребнеобразователя на почву служит шайба 19, которая может перемещаться по штанге 13, при этом ее положение фиксируется шплинтом 20 в одном из отверстий 14. Для надежной фиксации штанги 13 во время работы или транспортировки катка на наружном конце муфты 15 установлен шплинт 21.

Каток-гребнеобразователь работает следующим образом.

Каток жестко сцепляется с сеялкой-культиватором. Затем устанавливают требуемый профиль гребня, который формируется с помощью сферических дисков 5 и расположенных между ними на одинаковом расстоянии друг от друга колец 9 разного диаметра. Расстояние между кольцами 9 устанавливается автоматически за счет пружин 10 одинаковой жесткости и размеров с помощью регулировочного механизма 6, изменяющего расстояние между боковыми балками 1.

При движении катка-гребнеобразователя по рядку, на который предварительно с междурядий сдвинут для заделки семян рыхлый слой почвы и образован почвенный бугорок, сферические диски 5, установленные выпуклой стороной внутрь для более равномерного уплотнения почвы, перекатываются вместе с осью 4 и за счет давления пружины 18 формируют бугорок, уплотняя его с боков. При этом кольца 9 разного диаметра, расположенные на оси 4, уплотняют вершину бугорка почвы и окончательно формируют гребень. За счет давления колец 9 на почву при их вращении вместе с пружинами 10 почвенные комочки измельчаются, и на поверхности рядка образуется рыхлый мульчированный слой почвы, уменьшающий испарение почвенной влаги.

Каток – гребнеобразователь позволяет образовывать гребни высотой 6…15 см и шириной 18…40 см. Плотность почвы в гребне при этом может составлять от 1000 до 1450 кг/м³.

Преимущества перед известными аналогами

Позволяет образовывать различные профили гребней в зависимости от технологических требований и вида возделываемой культуры.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект до 50000 рублей на 100 га посевов; повышение производительности труда в 1,6 раза; снижение расхода топливо-смазочных материалов на 30%; повышение урожайности кукурузы на 25-30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.09.2006
