Наименование проекта

Штамп для разбортовки

Назначение

Предназначен для окончательного получения фланца после предварительной сварки заготовки.

Рекомендуемая область применения

Штамповочное производство

Описание

Результат выполнения конструкторской разработки.

Заготовка сваривается в кольцо на стационарной сварочной машине. Затем ее устанавливают на оправку 1 (см. рисунок).

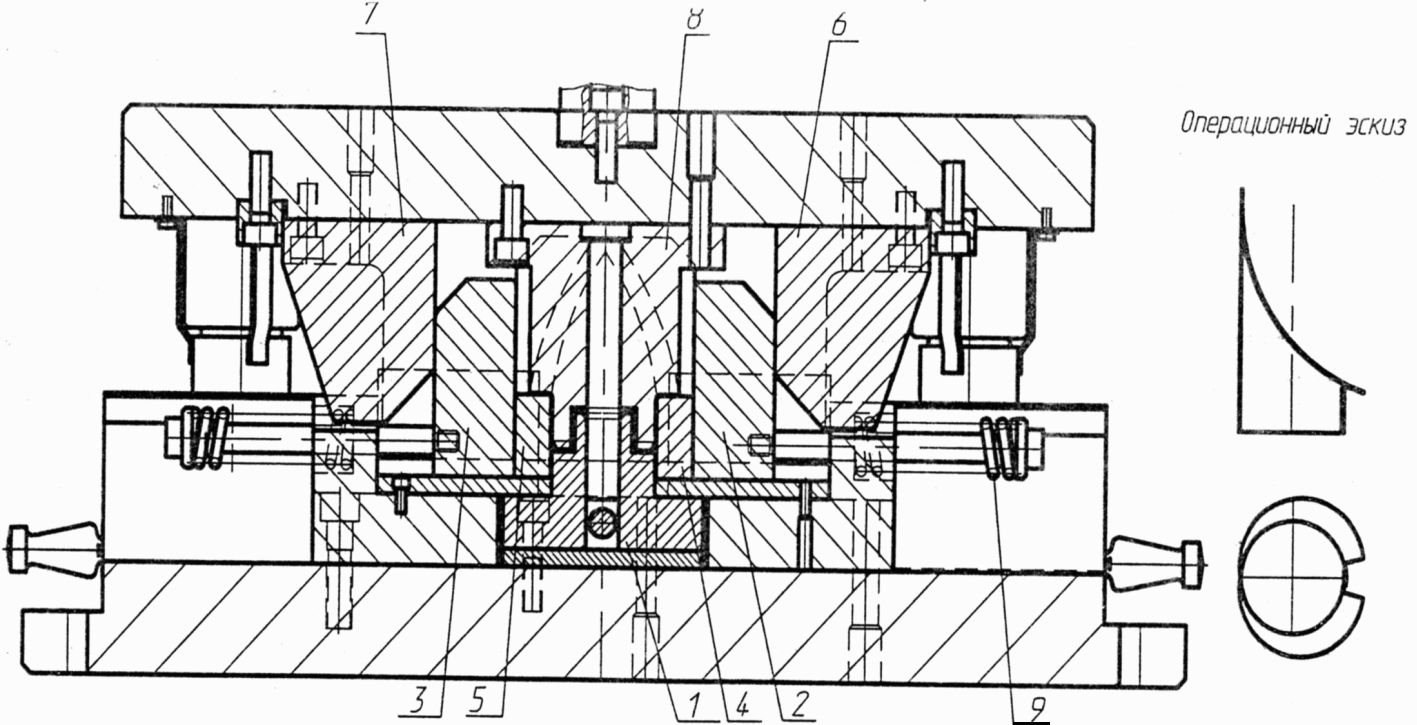

Штамп для разбортовки

Устройство и принцип действия. При движении ползуна вниз клинья 6 и 7 двигают ползушки 2 и 3 с прикрепленными к ним матрицами 4 и 5 навстречу друг к другу. В результате происходит обхват детали матрицами 4 и 5.

После этого пуансон 8 производит разбортовку детали. При движении ползуна вверх пружины 9 возвращают ползушки 2 и 3 в исходное положение.

Внедрение штампа дает возможность изготовления цельного изделия вместо двух свариваемых деталей (фланец, раструб).

Преимущества перед известными аналогами

Сокращение срока изготовления по сравнению с роликовой развальцовкой

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.11.2006
