Номер

76-013-06

Наименование проекта

Канализационная насосная станция, производительностью 5 куб.м/ч.

Назначение

Предназначена для перекачки условно чистых производственных невзрывоопасных сточных вод, имеющих нейтральную или слабощелочную реакцию и не содержащих абразивных включений.

Рекомендуемая область применения

Строительство, промышленность, жилищно-коммунальное хозяйство.

Описание

Результат выполнения конструкторской разработки.

Конструкция рассчитана на эксплуатацию в зонах холодного и умеренного климата, с расчетной температурой наружного воздуха до минус 50 градусов Цельсия, с расчетным значением веса снегового покрова 3,2 (320) кПа (кгс/кв.м), скоростным напором ветра до  0,6 (60) кПа (кгс/кв.м).

Строительные конструкции.

Канализационная насосная станция состоит из машинного зала и приемного резервуара, глубиной подводящего коллектора 3,0 и 4,0 м.

Приемный резервуар расположен в подземной части сооружения. Машинный зал – надземное сооружение.

В качестве строительной конструкции машинного зала принят бокс БЗ-i, серии 672. Несущие конструкции - стальной каркас, утепленное основание. Ограждающие конструкции - трехслойные панели, каркасные с минераловатной плитой или типа "СЭНДВИЧ" (минплита, базальтовая плита или жесткий пенополиуретан).

В блок-боксе смонтировано технологическое, сантехническое и вентиляционное оборудование.

Приемный резервуар состоит из 2-х стальных колодцев (один из них является регулирующим), выполненных из трубы диаметром 1420 мм, которые соединены между собой трубой диаметром 300 мм.

Оборудование.

Сточные воды от канализуемого объекта по самотечному коллектору поступают в приемный резервуар канализационной насосной станции, откуда забираются самовсасывающими насосами 1В6/5.

Для отключения поступления сточных вод в насосную станцию на время осмотра или ремонта на подводящем коллекторе необходимо при привязке проекта предусмотреть камеру отключения с задвижкой с ручным приводом.

Управление насосными агрегатами – автоматическое  в зависимости от уровня сточной жидкости в приемном резервуаре.

Расчетный объем приемного резервуара равен 6,2 м³ при глубине подводящего коллектора 3,0 м и 3,1 м³ – при 4,0 м.

Максимальный уровень жидкости в приемном резервуаре – на 0,2 м ниже оси подводящего коллектора.

Оба колодца приемного резервуара соединены между собой трубой диаметром 300 мм и оборудованы устройством для взмучивания осадка.

Спуск в первый колодец осуществляется через специальный люк по ходовым скобам с ограждением.

Спуск во второй колодец предусмотрен через люк горловины по ходовым скобам.

В приемном резервуаре установлен контейнер для отбросов емкостью 0,1 м³ из стальных прутьев. Контейнер задерживает случайные отбросы и периодически поднимается талью электрической наверх для перегрузки в герметичный контейнер емкостью 0,2 м³.

Экспликация оборудования.

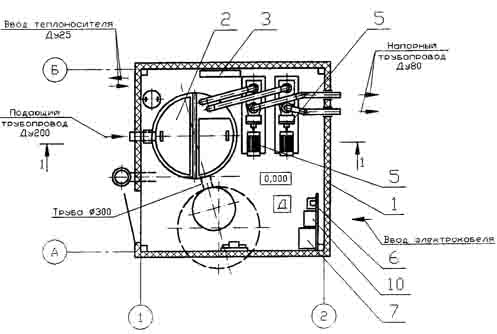

План на отм. 0,000.

Преимущества перед известными аналогами

Максимальная степень заводской готовности, сокращение сроков монтажа, транспортировка автомобильным, железнодорожным, воздушным и водным транспортом.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 10 раз. Повышение качества изделия в 5 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.05.2006
