Наименование проекта

Гидроприводная подъемная установка

Назначение

Предназначена для проведения текущего и капитального ремонтов, освоения нефтяных и газовых скважин глубиной до 4000 м., зарезки вторых стволов и бурения скважин глубиной до 1500м

Рекомендуемая область применения

Добыча нефти и газа

Описание

Результат выполнения конструкторской разработки

Все механизмы установки, за исключением силового гидроротора, смонтированы на специальном четырёхосном шасси высокой проходимости БАЗ-690902 и составляют установку подъёмную передвижную в целом.

В качестве привода установки используется ездовой двигатель шасси.

Мощность двигателя, отбираемая от коробки отбора мощности шасси, передается через промежуточную опору и карданные валы на силовой гидравлический контур установки, служащий для привода гидромоторов основной лебёдки и силового гидроротора.

Вспомогательный гидравлический контур установки служит для привода вспомогательного оборудования (гидроопор передних и задних, гидродомкратов подъема мачты, гидромоторов лебедки выдвижения верхней секции и вспомогательной лебедки, трубного ключа и цилиндра гидрораскрепителя), состоит из двух насосов «НШ-50», масляного бака, системы гидроразводки с гидроаппаратурой.

Выставка установки на скважине производится с помощью передних и задних гидравлических опор, управляемых гидрораспределителями следящего действия.

Подъем вышки в вертикальное положение – двумя гидравлическими домкратами, выдвижение верхней секции – специальной гидравлической лебедкой

При спускоподъемных операциях управление основной лебедкой или силовым гидроротором производится бурильщиком из кабины с пультов управления, расположенных слева и справа от сидения. Вращение барабана лебедки производится ручкой джойстика лебедки. Поворотом ручки влево на себя происходит медленное вращение барабана лебедки на подъем, ручка- посередине на себя – средняя скорость вращения барабана на подъем; поворотом ручки вправо на себя – быстрое вращение барабана на подъем. Обратное вращение барабана достигается аналогично поворотом ручки от себя.

Работа гидроротора производится после установки переключателя  в положение «Ротор» и вращением потенциометра, против часовой стрелки – левое, по часовой стрелке - правое. Скорость вращения регулируется этой же рукояткой.

Управление тормозом лебедки производится ручкой джойстика тормоза, обеспечивающего плавное торможение барабана лебедки.

При аварийных ситуациях в кабине бурильщика имеется пневматический кран торможения лебедки.

Управление подачей топлива производится джойстиком газа, расположенного там же на пульте управления, или педальным клапаном.

На пульте управления расположены кнопка аварийного останова привода, кнопка звукового сигнала, сигнальная лампа неисправности и работы без ограничителя.

На панели управления, расположенной на передней стенке кабины, установлены: указатель частоты вращения двигателя (тахометр), кнопка запуска двигателя (стартер), кнопка аварийного останова двигателя, кнопка включения освещения в кабине, светодиоды для контроля за работой двигателя и гидравлические манометры, позволяющие проводить контроль за работой гидросистемы установки.

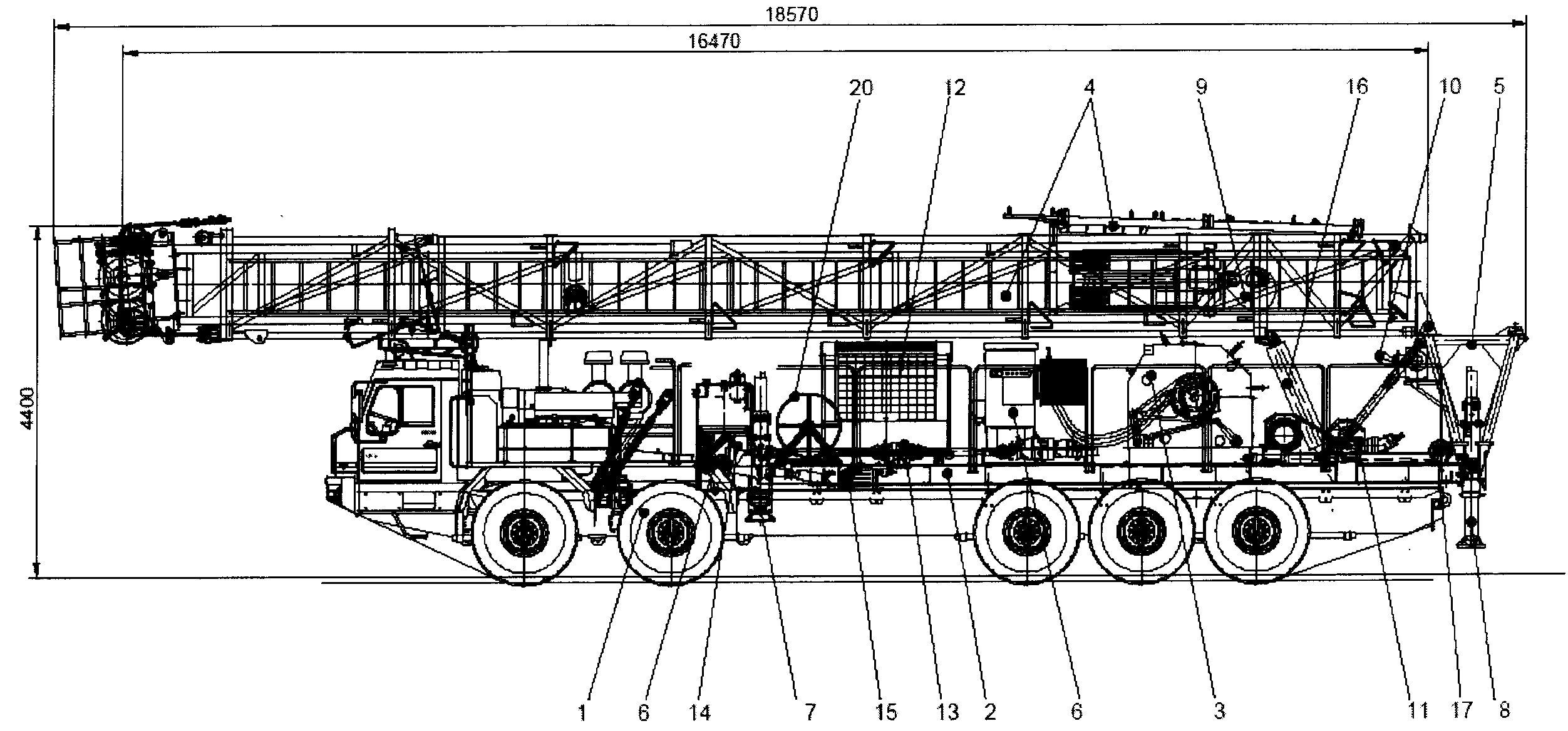

                                                                                                     Установка УПР100 БГ 00.00.000 в транспортном положении.

Преимущества перед известными аналогами

Применение объемного гидропривода механизмов,т.е. силовой лебедки и ротора, выполняющих основные рабочие операции

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Срок окупаемости разработок - 3 года. Увеличение производительности ремонта в 2 раза за счет работы двухтрубными "свечами", устанавливаемыми вертикально "за палец" балкона верхового рабочего и за счет более эффективного использования мощности двигателя

Возможность передачи за рубеж

Возможна передача за рубеж
