Номер

71-006-06

Наименование проекта

Очистка промповерхностного стока участка ремонта железнодорожных локомотивов

Назначение

Очистка смеси промышленного и поверхностного стоков, содержащих нефтепродукты (масла, мазут), агрегатированную взвесь, механические примеси

Рекомендуемая область применения

Предприятия, производства, на которых образуются сточные воды аналогичного состава и содержания

Описание

Результат выполнения научно-исследовательской  работы.

Промышленный сток представлен смесью стока от котельной на мазуте, стока от ремонтного участка локомотивов, поливомоечного с полов цехов.

Поверхностный сток, его сбор организован дождеприемниками, закрытой сетью ливневой канализации, а также частью открытых лотков с железнодорожных путей.

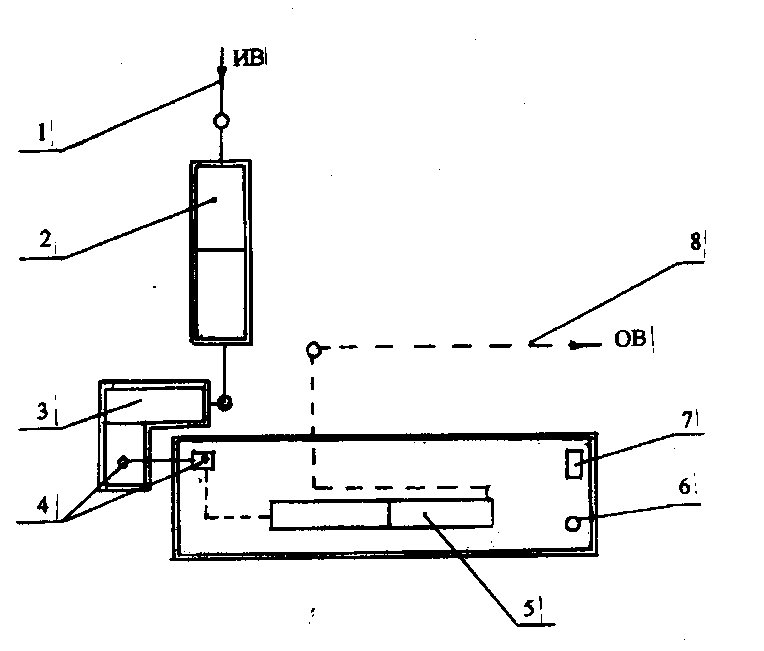

Станция очистки промышленных сточных вод (рис.1) включает два резервуара сбора смеси названных выше сточных вод, очистные сооружения, емкость сбора очищенной воды, узел обезвоживания осадка и узел сбора и обезвоживания уловленных нефтепродуктов.

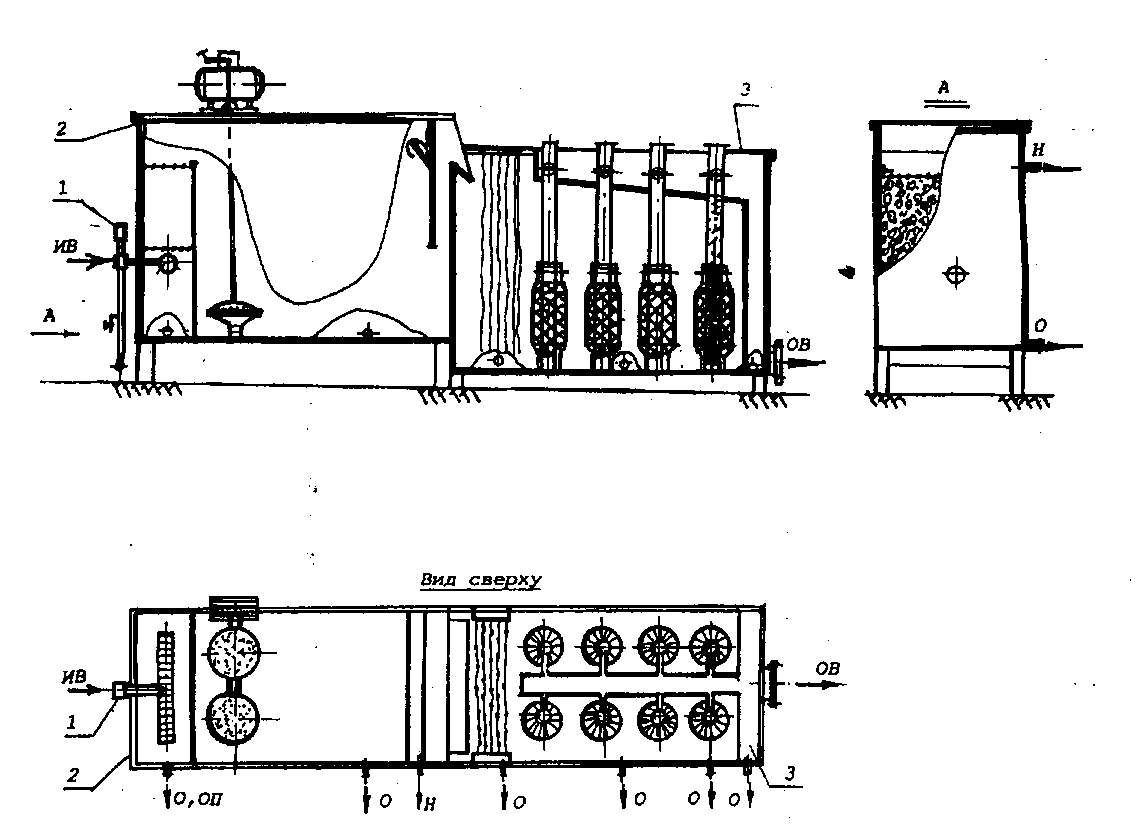

Очистные сооружения (рис.2) содержат две ступени очистки.

Первая ступень очистки представлена блоком серии БФЛ – блоком флотации мелкопузырчатой с предварительной коалесценцией.

Вторая ступень очистки - блок БФП – блок фильтрпатронов.

Блок БФЛ состоит из узла подачи исходной сточной воды, фильтров коалесцирующих, аэраторов мелкопузырчатых дискового типа, модуля флотации.

Блок БФП состоит из фильтрпатронов цилиндрических на каркасе из перфорированной полиэтиленовой трубы, обмотанных тремя различными слоями сорбирующих нетканых материалов, закрепленных геосеткой. Внутри фильтрпатрон может быть заполнен легким высокопористым сорбирующим материалом.

Установка очистки работает по гидравлическому принципу поочередного вытеснения предыдущих порций стока последующими порциями стока с постепенным сливом  вод, по окончании очистки для предотвращения их загнивания.

            Очистка осуществляется по следующей схеме.

Сточная вода из резервуара сбора грязных вод насосом подается на первую ступень очистки – блок БФЛ. Вода, проходя через синтетический первичный фильтр этого блока, подвергается коалесценции эмульгированной части нефтепродуктов. Воздух от компрессора подается в мелкопузырчатый аэратор, откуда равномерно распределяется по блоку в виде мелких пузырьков. Пузырьки всплывают на поверхность воды, захватывая укрупненные коалесценцией капельки нефтепродуктов, а также пленочно-эмульгированную фазу капелек нефтепродуктов.

Далее стоки попадают в блок БФП, фильтруются механически с попутной физико-химической сорбцией на и внутри высокопористой загрузки.

Очищенная вода отводится в емкость сбора очищенных вод (ЕОВ),  а затем сбрасывается в сети канализации.

                                                                 Рис. 1

Обозначения: 1 – трубопровод подачи исходных промповерхностных сточных вод; 2 – нефтеловушка 1; 3 – нефтеловушка 2; 4 – насосы подачи сточных вод на очистные сооружения промповерхностных сточных вод; 5 – очистные сооружения промповерхностных сточных вод; 6 – узел декантации нефтепродуктов; 7 – узел декантации осадка; 8 – трубопровод сброса очищенной воды

Преимущества перед известными аналогами

Технология очистки сточных вод - поактносовмещенная, основанная на использовании эффективных свойств современных коалесцирующих, сорбирующих, фильтрующих материалов и за счет совершенных гидравлически рациональных форм конструкций устройств

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Удельная производительность очистного оборудования до 1 м3/час на 1 м2 занимаемой площади. Окупаемость - от 6 месяцев до 1 года.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.01.2006
