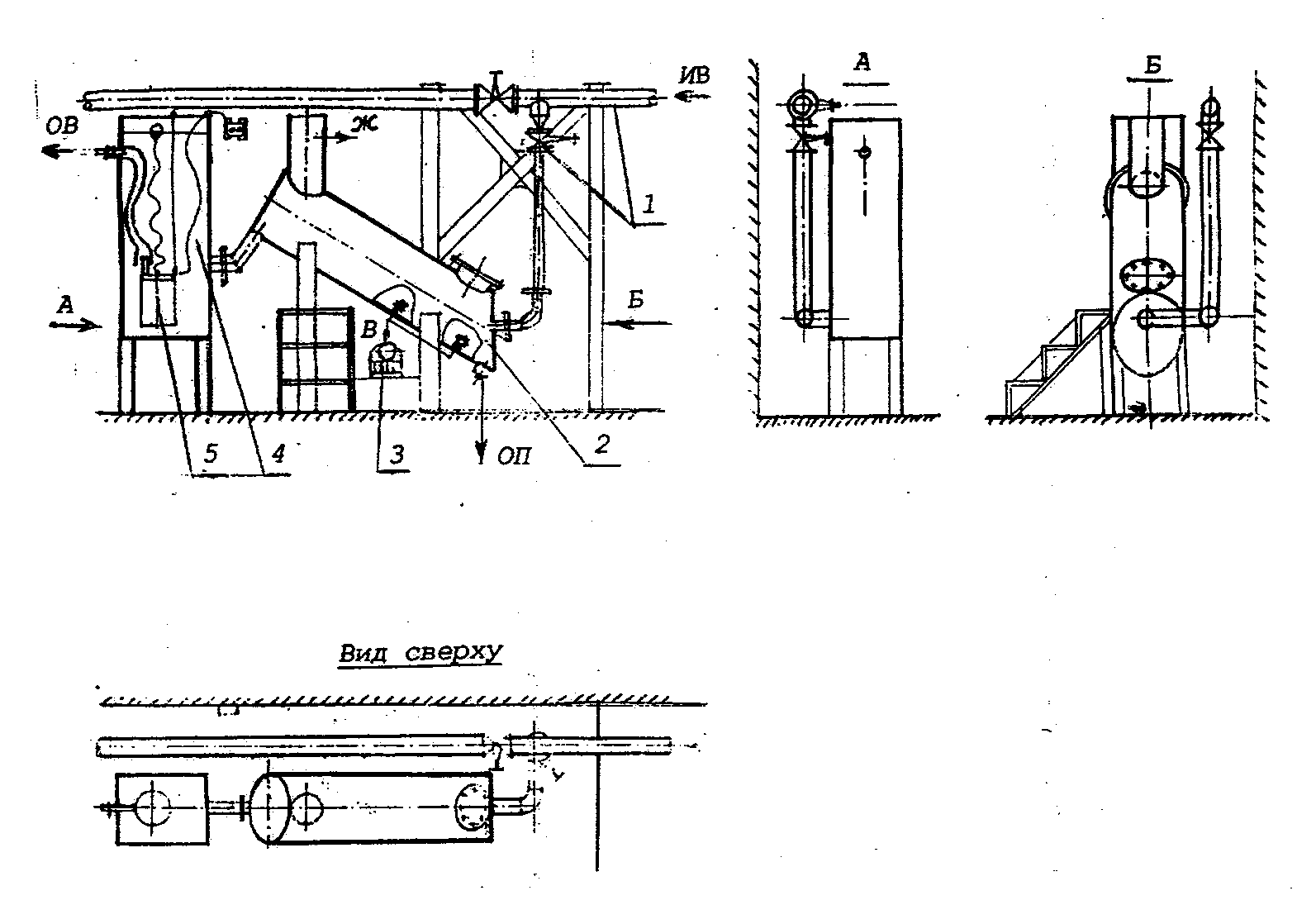

Установка – жироуловитель (рис.) включает узел подачи сточной  воды 1, жироуловитель 2, компрессор 3, емкость очищенной воды 4, насос погружной 5.

Узел 1 включает собственно трубу подачи исходного жиростока, задвижки на ответвлениях байпасного патрубка (обводного) и подачи стока к жироуловителю.

Жироуловитель 2 содержит корпус, снабженный фланцевым люком – лазом, грязеотводчиком, жироулавливающий узел, флотомодуль с компрессором.

В емкости 4 расположен погружной насос с поплавковым датчиком уровня воды.

Флотация обеспечивается мелкопузырчатым аэратором.

Сборное устройство жира (масел) содержит как минимум две взаимозаменяемые воронко - тарелки. Последние изготавливаются из нержавеющей стали съемной конструкции.

Установка работает следующим образом: сточная вода, как правило, горячая, содержащая моющие средства (ПАВ) и загрязнения: жиры (масла), взвешенные вещества, механические примеси, по трубе 1 поступает  в жироуловитель 2 и равномерно по сечению распределяется. Охлажденный в холодильнике воздух  компрессором 3 подается  в мелкопузырчатый аэратор, откуда  равномерно распределяется по сечению в виде мелких пузырьков. Пузырьки всплывают, захватывают эмульгированную фазу капелек жира (масел) и совместно всплывают на поверхность. Флотожиропена гасится и для перелива через обратную воронку разжижается нагревом (вариант). Для интенсификации естественного всплывания (обратной седиментации) жиров (масел) вода может подвергаться некоторому охлаждению.

            Используется цикличность или сменность (периодичность) работы предприятий. В частности, утром горячий сток настоящего дня поступает в остывшую воду,  оставшуюся в корпусе уловителя за предыдущий день.

Наличие задвижек на узле 1 позволяет временно отключить жироуловитель на профилактические работы, чистку и т.п. и отвести сток по байпасной (обводной) трубе. Наличие насоса на выходе из уловителя позволяет отводить очищенный сток на некоторое расстояние или в неглубокий колодец наружной канализации.

Обозначения оборудования: 1-узел отвода жиростока с задвижной на линии байпаса и на подающей линии; 2 - блок жироулавливания; 3 - компрессор; 4- емкость очищенной воды; 5 - насос погружной.

Обозначения трубопроводов: ИВ - подачи исходной воды; ОВ - отвод очищенной воды; Ж - отвода жиростока; ОП - опорожнения; ВВ - подачи воздуха.
