Номер

71-012-06

Наименование проекта

Установки насос-компрессорные для транспортирования многофазной продукции нефтяных скважин

Назначение

Установки предназначены для однотрубного сбора продукции нефтедобывающих скважин и транспортирования до пунктов промысловой подготовки нефти, газа и воды

Рекомендуемая область применения

Нефтедобыча

Описание

Известно, что для транспортирования жидкостей применяются насосы, для сжатия и транспортирования газов применяются компрессоры. Причем, попадание большого количества газа на прием насоса приводит к срыву подачи, а попадание жидкости на прием компрессора приводит к гидроудару и разрушению проточной части.

Винтовой насос, выполненный с запатентованными техническими решениями, обладает свойствами как насоса для перекачки жидкой фазы, так и компрессора для перекачки газообразной среды продукции, добываемой из скважины. Поэтому такой насос называется многофазным. Общий вид насос-компрессора приведен на рис. 1.

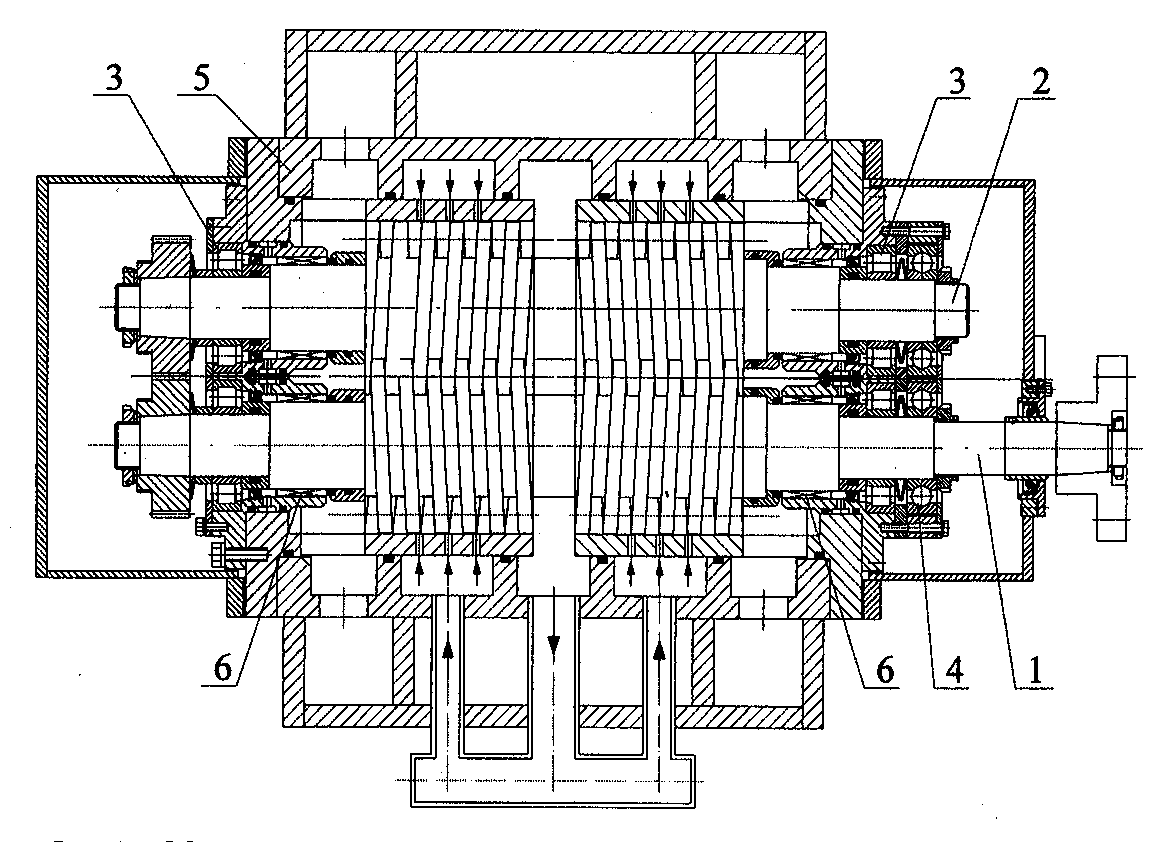

Рис. 1. - Общий вид и схема циркуляции уплотняющей жидкости в насос - компрессоре УНВГ-60/22:

1 - ведущий ротор, 2 - ведомый ротор, 3 - опорный подшипник, 4 - упорный подшипник, 5 - корпус насоса, 6 - концевое уплотнение

Применение многофазных насосов в системе внутрипромыслового сбора и транспорта продукции нефтедобывающих скважин позволяет отказаться от традиционных дожимных насосных станций (ДНС) и строительства отдельного трубопровода для сбора попутного нефтяного газа, при этом значительно снижаются капитальные затраты на обустройство месторождений нефти.

Промысловые испытания многофазных насосов подтвердили их способность перекачивать жидкостные смеси при любом соотношении объемов жидкости и газа, а также способность перекачивать чисто газовые пробки, которые возникают в трубопроводе системы сбора из-за разделения жидкости и газа под влиянием гравитационных сил и рельефа местности.

Преимущества перед известными аналогами

Запатентованная система внутренней рециркуляции части транспортируемой жидкости обеспечивает возможность прокачки газовых пробок.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В зависимости от конкретных условий применения составляет до 5 000,0 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.04.2006
