Результат выполнения научно-исследовательской работы

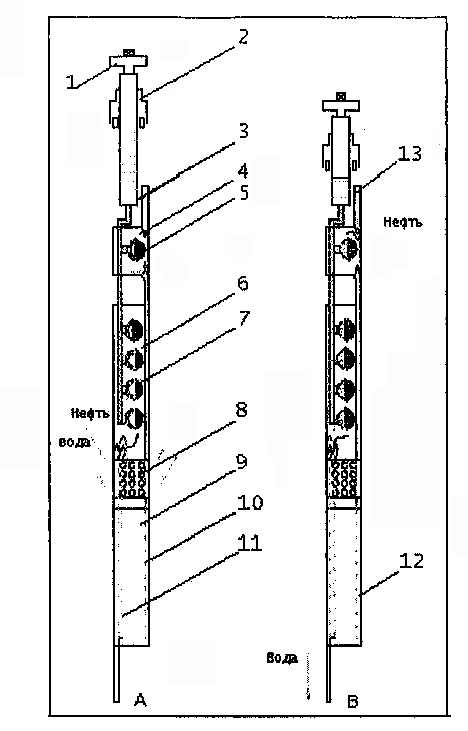

В качестве примера рассматривается интегрированный насос на базе     погружного насоса ПДН-44-1200. Вполне приемлемо создание интегрированного насоса и на иной базе.  В рассматриваемом случае насос  включает: присоединительный хвостовик – 1, шток плунжер –2, систему гидропривода залитой минеральным маслом – 3;    полость  всасывания для нефти - 4; камеру всасывания этой полости – 5, полость  всасывания  воды - 6; камеру всасывания для этой полости – 7, фильтр – 8, сепаратор – 9, коммуникации для воды - 10, 11 и коммуникации для нефти - 12, 13. Конструктивно  система  состоит из трех частей: первые две части аналогичны базовому насосу и состоят из собственно мембранного насоса и его гидропривода, шток-плунжер которого присоединен к качалке. В корпусе насоса между клапаном всасывания и нагнетательным клапаном образована полость – камера всасывания. В ней размещены цилиндрические бачки, разделенные внутри гибкой мембраной на две полости. Одна через отверстие в оболочке связана с камерой всасывания, другая  является коллекторной,  в ней размещено рабочее тело – чистое минеральное масло. Коллекторные полости всех бачков объединены  и соединены со входом  цилиндра гидропривода. Внутри цилиндра установлен шток. Следующая секция подобна описанной - это секция для воды. Пластовая жидкость поступает на фильтр, разделяется на нефть и воду в сепараторе, засасываются в соответствующие камеры (водяную и нефтяную) и подаются по своим коммуникациям. Например, нефть - наверх, вода - в зону  отвода или в нижний продуктивный пласт. В сепараторе используется гравитационно-гидрофобно-гидрофильный способ разделения. В нем нет подвижных частей и расходных материалов.
