Дефектоскоп определения трещин ДОТ-1

Назначение

Для обнаружения дефектов нарушения сплошности ферромагнитных плоских деталей в машиностроении

Рекомендуемая область применения

Машиностроение. Для выполнения контроля сплошности ферромагнитных деталей и их сопряжений, расположенных горизонтально, вертикально и под наклоном к плоскости изделия. Выявление трещин, расслоений, закатов и неметаллических включений

Описание

Результат выполнения научно-исследовательской работы.

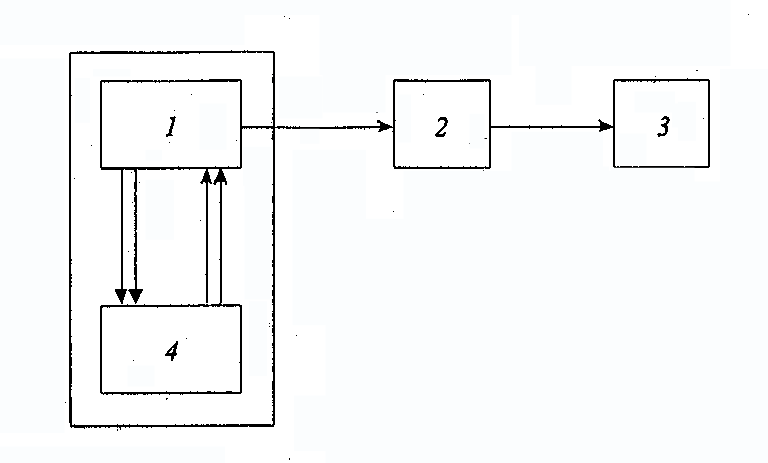

                                                  Рис.1. Структурная схема дефектоскопа

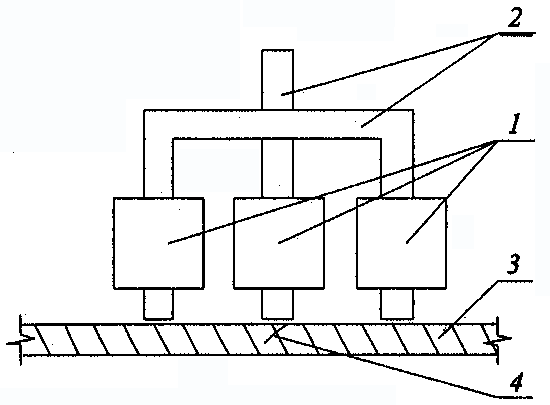

                                                  Рис.2. Вихретоковый преобразователь

Вихретоковый преобразователь (см.рис.2) состоит из двух П-образных магнитопроводов 2, расположенных крестообразно. На каждом магнитопроводе расположены по две катушки 1, соединенные между собой последовательно.

            Импульсный ток, действующий в катушке вихретокового преобразователя, создает электромагнитное поле, которое возбуждает вихревые токи в электропроводящем объекте 3. Электромагнитное поле вихревых токов воздействует на катушки преобразователя, изменяя их полное сопротивление. Регистрируя изменение полного сопротивления катушек, получают информацию о свойствах объекта контроля.

            При нахождении трещины 4 под полюсами одного из магнитопроводов, нарушается баланс величины полных сопротивлений катушек, а следовательно, и баланс на выходе автогенератора.

Подготовка дефектоскопа к работе осуществляется следующим образом:

- подключить головку с вихретоковым преобразователем к дефектоскопу с помощью разъема;

- включить питание дефектоскопа;

- проверить величину напряжения питания нажатием на кнопку КП – напряжение должно быть равным 5v (на приборе 50 - 55 µА). Регулировка номинального значения напряжения питания производится с помощью ручки «Уст.5v»;

- установить вихретоковый преобразователь на бездефектный участок образца и с помощью ручки «Уст.0» установить ноль на индикаторе.

            Для выполнения электромагнитного контроля дефектного участка изделия перемещают головку вихретокового преобразователя, контролируя положение стрелки на индикаторе. При нахождении центра вихретокового преобразователя над трещиной (дефектом) стрелка индикатора отклоняется от нуля до 60 µА (в зависимости от вида, расположения и геометрических размеров дефекта).

Преимущества перед известными аналогами

Гарантированная производительность и простота процесса контроля ферромагнитных изделий независимо от их местоположения, в т.ч. в труднодоступных местах и под углом к поверхности.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Возможность выполнения контроля сплошности деталей в полевых условиях. При скорости движения головки вихретокового преобразователя по поверхности до 1 м/мин эффект обнаружения дефектов в ферромагнитных образцах достигает до 95%

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

13.01.2006
