ИННОВАЦИИ БИЗНЕСУ

Номер

70-014-06

Наименование проекта

Смесительная установка

Назначение

Используется для смешения сыпучих материалов.

Рекомендуемая область применения

Химическая, пищевая, фармацевтическая промышленности.

Описание

"Результат выполнения технологической разработки".

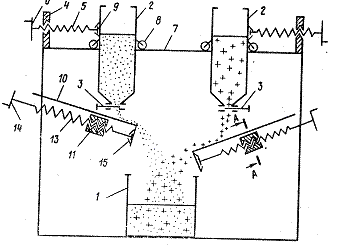

Установка содержит емкость 1 готовой смеси, расходные бункеры 2, снабженные шаберами 3, механизмы регулирования положения бункеров, содержат неподвижные гайки 4, ходовые винты 5 и штурвалы 6. Для монтажа на раме 7 и перемещения бункеры снабжены роликами 8, ходовые винты соединены с бункерами  шарнирами 9.Наклонные пластины 10 крепятся к раме 7 опорами 11, снабженные фиксаторами 12 наклона и гайками для ходовых винтов 13 со штурвалами 14.   Винты 13 соединены с плоскостями 10 с помощью шарниров 15.
Установка работает сведущем образом.
Сыпучие материалы, подлежащие смещению, загружаются в бункеры 2. Требуемая пропорция смеси задается изменение исходящих   потоков через меняющие шаберами 3 сечения. Материалы,  попадая наклонные плоскости  10, скатывается по ним, ускоряясь так,  что в момент отрыва частица материалов определяют определенные значения скоростей вдоль плоскости. Изменение величины скорости достигается изменение длины пробега частиц по плоскостям,  зависит от взаимного положения соответствующего бункера 2 и расположенной под ним плоскости 10. Положение бункера, а следовательно, изменение длины пробега частиц регулируется перемещением бункера  с использованием соответствующего холостого винта 5, неподвижной гайки 4 и штурвалами 6. Таким образом, отрегулировав положения бункеров 2 и плоскостей 10, получаем потоки материалов, подлежащих смещению,  имеющие практически любые скорости частиц в момент отрыва их от плоскости. Полет частиц потоков происходит с начальной скоростью, равной скорости отрыва в поле гравитации, сто приводит к разрыхлению потока, увеличения расстояния между соседними частицами до значений, при которых  возможно внедрение частиц из одного потока, т. е. частиц другого компонента смеси. Задача смещения в этом случае сводится к созданию перемещения потоков  именно в том месте пространства. где возможно внедрение частиц одного материала между частиц другого. Такое направление потоков  создается изменением наклона плоскостей 10 с помощью  вращения опор 11 и фиксирования их фиксаторами 12, а расстояние между плоскостями изменяются с помощью ходовых винтов 13. После соединения потоки попадают в емкость   1 готовой смеси.

Преимущества перед известными аналогами

Отличается тем, что распределительные устройства выполнены в виде наклонных плоскостей с возможностью углового и линейного перемещений.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

1. Повышается эффективность смешивания сыпучих материалов на 30-40%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.10.2006
