Результат выполнения конструкторской разработки

Профилемер содержит корпус 1 (см. рисунок 1) разделенный герметичной перегородкой 2 на два отсека. В отсеке 3, заполненном маслом, размещен привод силового механизма (не показан), служащего для приведения профилемера в рабочее положение.

В отсеке 4 размещены измерительные рычаги 5, каждый из которых выполнен в виде вогнутой упругой рессоры, которые закреплены в корпусе 1 профилемера. В месте крепления на поверхности измерительных рычагов 5 наклеены тензорезисторы 6, выводы 7 которых пропущены через уплотняющую втулку 8 перегородки 2 в отсек 3.

Механизм закрытия измерительных рычагов 5 состоит из подвижной обоймы 9, соединенной штоком 10 с силовым механизмом (см. рисунок 2).

При достижении интервала исследование скважин с пульта управления профилемера подается сигнал на силовой механизм, приводящий в движение шток 10, который перемещает вверх обойму 9 и освобождает измерительные рычаги 5, которые изгибаясь прижимаются своими концами к стенкам скважины.

В процессе подъема профилемера концы измерительных рычагов 5 скользят по стенкам скважины, при этом форма измерительных рычагов постоянно меняется в зависимости от величины перемещенийfотносительно корпуса пропорционально возникшей нагрузке

f=k•p,

где К - коэффициент, учитывающий геометрические характеристики измерительных рычагов и механические свойства материала, из которого они изготовлены.

Чем больше величина нагрузки, тем меньше диаметр скважины. Вследствие этого деформируются тензорезисторы 6, вызывая изменения омического со­противления и электрического сигнала, величина которого находится в про­порциональной зависимости от величи­ны перемещенияf.

За счет упругой вогнутой формы измерительных рычагов сохраняется на всем протяжении точечный контакт концов рычагов со стенками скважины и достигается повышение точности осуществляемых измерений. Кроме того, обеспечивается непрерывность получе­ния информации при движении профилемера в скважине, исключается за­клинивание механической системы в буровом растворе и упрощается кон­струкция профилемера, поскольку из­мерительные рычаги выполняют роль передаточного механизма и непосред­ственно связаны с преобразователем перемещений.

Даная разработка входит в инновационный проект «Технологии наклонометрии НИД-2, дополненная скважинным дифференциальным манометром СДМ-31», представленный наivМосковском Международном салоне инноваций и инвестиций.

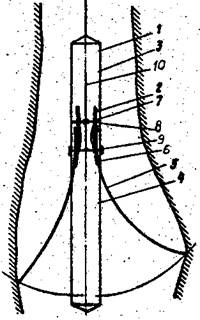

Рис. 1 Профилемер скважинный

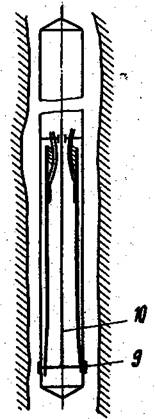

Рис. 2 Механизм закрытия измерительных рычагов
