ИННОВАЦИИ БИЗНЕСУ

Номер

78-018-06

Наименование проекта

Подвесная забойка взрывных скважин

Назначение

Повышение эффективности использования энергии взрыва на дробление породы.

Рекомендуемая область применения

Буровзрывные работы.

Описание

Результат выполнения конструкторской разработки.

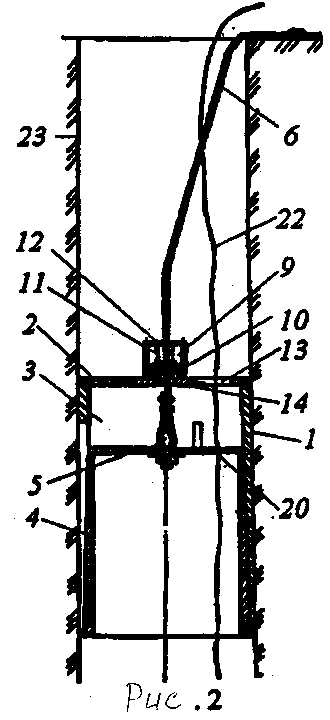

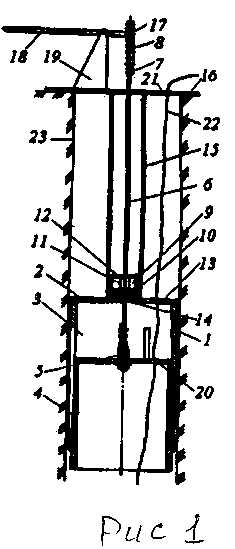

На рис.1 схематично изображена подвесная забойка взрывных скважин в сборе, на рис.2 - в рабочем положении в скважине.

Подвесная забойка взрывных скважин выполняется из металла и включает разрезной цилиндр 1, разрезанный вдоль не менее чем на три одинаковые части, с расширяющейся вниз от днища 2 осевой полостью 3, в которую снизу вставлен полый распорный конус 4, соедиенный рымболтом 5 с канатной тягой 6, верхний конец которой снабжен петелй для крепления пальцем 7 на серьге 8. По центру наружной поверхности днища 2 закреплен цанговый захват 9 с цангами 10, пружиной 11 и крышкой 12. В днище 2 также имеется отверстие 13 для выбивания распорного конуса 4 из разрезного цилиндра 1. Канатная тяга 6 проходит сковзь отверстие 14 в днище 2, цанговый захват 9 и распорную трубу 15, закрепленную снизу на опорной плите 16. Серьша 8 крепится пальцем 17 к рычагу 18, шарнирно закрепленному на кронштейне 19 опорной плиты 16.

Преимущества перед известными аналогами

Подвесная забойка позволяет запирать продукты взрыва в зарядной полости до разрушения массива.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 12 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
