Наименование проекта

Распорная забойка

Назначение

Повышение эффективности использования энергии взрыва на дробление породы.

Рекомендуемая область применения

Буровзрывные работы

Описание

Результат выполнения конструкторской разработки.

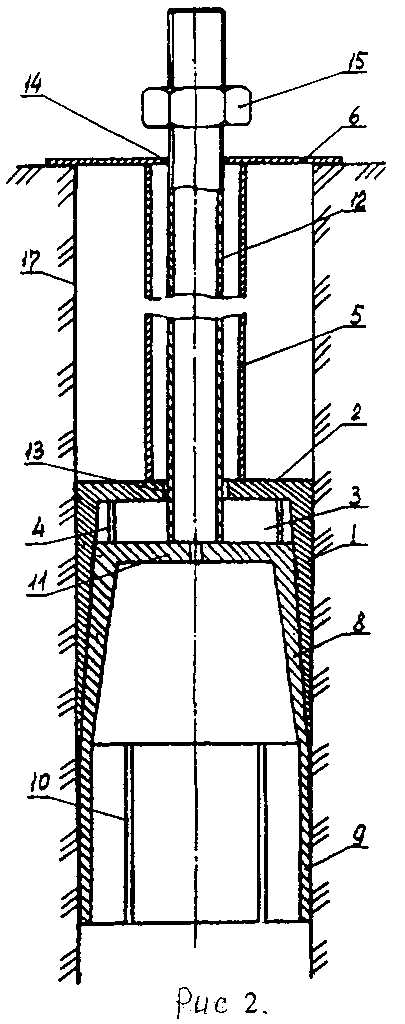

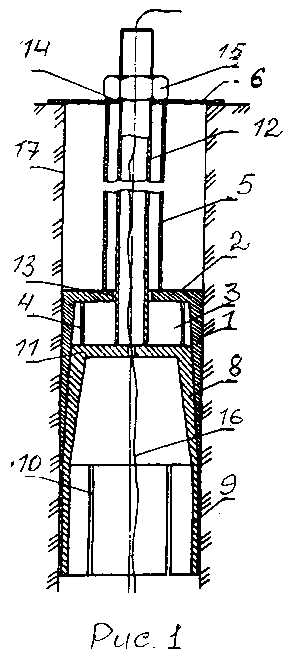

На рис.1 схематично изображена распорная забойка в рабочем положении в скважине, на рис.2 - после начала детонации.

Распорная забойка выполняется из металла и включает разрезной цилиндр 1 с днищем 2 в верхней части и коническим расширением полости 3 от днища 2. В стенках разрезного цилиндра 1 параллельно образующей выполнено не менее трех продольных прорезей 4, а с днищем 2 соединена распорная труба 5, на верхнем конце которой закреплено опорное кольцо 6. В разрезной цилиндр 1 вставлена распорная полая пробка 7, состоящая из конической 8 и цилиндрической 9 частей с не менее чем тремя продольными прорезями 10. На днище 11 распорной полой пробки 7 закреплена трубчатая тяга 12, свободно проходящая через отверстие 13 в днище 2 и отверстие 14 опорного кольца 6. Верхняя часть трубчатой тяги 12 снабжена резьбой, на которую накручивается гайка 15.

Распорная забойка работает следующим образом. На поверхности блока распорную забойку собирают в конструктивный элемент. Для этого вставляют распорную полую пробку 7 с трубчатой тягой 12 в полость 3 разрезного цилиндра 1, пропускают трубчатую тягу 12 через отверстие 13 в днище 2, распорную трубу 5 и отверстие 14 в опорном кольце 6. После чего на резьбовую часть трубчатой тяги 12 накручивают гайку 15 и с ее помощью подтягивают распорную полую пробку 7 до входа в разрезной цилиндр 1.

После этого через трубчатую тягу 12 пропускают проводник инициирующего импульса 16 (провода от электродетонатора, волновод неэлектрической системы или детонирующий шнур) и распорную забойку опускают нижней частью в шпур или скважину 17. Наружный диаметр разрезного цилиндра 1 и цилиндрической части 9 распорной полой пробки 7 на 4-6 мм меньше диаметра шпура или скважины, что позволяет распорной забойке свободно входить в шпур или скважину 17 до расположения опорного кольца 6 на поверхности уступа. После этого гайкой 15 втягивают распорную полую пробку 7 в разрезной цилиндр 1, она за счет продольных прорезей 4 распирает разрезной цилиндр 1 в стенки шпура или скважины 17. Распорная забойка готова к работе.

Преимущества перед известными аналогами

Распорная забойка позволяет длительно запирать продукты взрыва в зарядной полости, вплоть до разрушения массива.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 15 тыс. рублей.

Возможность передачи за рубеж

Возможна передача за рубеж
