ИННОВАЦИИ БИЗНЕСУ

Номер

63-014-06

Наименование проекта

Устройство для измерения скорости метаемого тела

Назначение

Для повышения надежности и расширения эксплуатационных возможностей устройства

Рекомендуемая область применения

Индикаторы, реагирующие на прохождение метаемого тела, например, пули, снаряда и т.д.

Описание

Результат выполнения конструкторской разработки

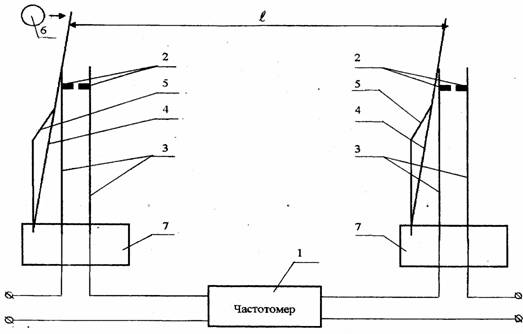

Устройство состоит из измерительного прибора (например, частотомера) (см. рисунок 1) и установленных на двух изолированных опорах 7 двух пар электрических контактов 2 на гибких металлических пластинах 3, двух упругих лепестков 4 и ограничителей 5.

Упругие лепестки выполнены из легкого пробиваемого материала, который не замедляет скорость метаемого тела 6, например бумаги. Метаемое тело может иметь любую форму и быть изготовленным из любого материала, например пластмассы, дерева, металла, камня, льда, то есть может быть проводником или диэлектриком.

Описание работы устройства.

В исходном положении контакты 2 разомкнуты. Упругий лепесток 4 снизу упирается в ограничитель 5, а вверх опирается на ближнюю к нему гибкую пластину 3. Метаемое тело 6 выстреливают в направлении упругого лепестка 4. При этом лепесток 4 механически воздействует на гибкую пластину 3, отклоняя ее, замыкая контакты 2, и включает частотомер 1. Проходя расстояниеi, метаемое тело 6 воздействует на второй упругий лепесток 4 и процесс замыкания цепи повторяется, но в данном случае электрический сигнал включает частотомер 1. По времениt, зарегистрированном частотомером, и известному расстояниюiвычисляется средняя скорость метаемого тела на участке.

Преимущества перед известными аналогами

Использование композиционных материалов позволило определять скорость метаемого тела любой формы, изготовленного из любого материала, т.е. оно может быть проводником или диэлектриком

Стадия освоения

Внедрено в производство

Результаты испытаний

Точность измерения скорости метаемого тела увеличилась на 50-60%

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 1,2 млн. рублей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.02.2006
