Результат выполнения конструкторской разработки

Цифровое устройство для измерения скорости объектов в группе содержит первый 1 (см. рисунок 1) и второй 2 датчики, триггер 3, вход которого соединен с выходом первого 1 датчика, счетчик 4, индикатор 5, блок 6 задания базового расстояния,генератор 7 импульсов, дешифратор 8, выход которого соединен с входоминдикатора 5, элемент И 9, блоки 10 и 11 элементов И, блок 12 вычитания,первый 13 и второй 14 блоки памяти, блок 15 деления, кнопку 16 установки "0".

Устройство работает следующим образом.

Перед измерением производится предварительная установка исходногосостояния элементов устройства путем нажатия на кнопку 16 установки "0".

Датчик 1 регистрирует начало прохождения объектом базового расстояния, вырабатывает сигнал, который устанавливает триггер 3 в "единичное" состояние.Потенциал с выхода триггера 3 разрешает прохождение импульсов с генератора 7импульсов через элемент И 9 в счетчик 4.

Кроме этого, сигнале выхода первого датчика 1 поступает на второй вход первого блока 10 элементов И, чем разрешает запись информации с выхода счетчика 4 впервый блок 13 памяти.

Второй датчик 2 фиксирует конец прохождения базового расстояния, вырабатывает сигнал, поступающий на второй вход блока 11 элементов И, чемразрешает запись показаний счетчика 4 во второй блок 14 памяти. Каждый объект из группы последовательно проходит базовое расстояние и вызывает сигналы навыходных первого 1 и второго 2 датчиков, по которым происходит запись показаний счетчика 4 в первый 13 и второй 14 блоки памяти. После прохождения всеми объектами базового расстояния в первом 13 и втором 14 блоках памятибудет находиться информация о показаниях счетчика 4 в моменты начала и концапрохождения каждым объектом базового расстояния. Нажатием на кнопку 17.

"Считывание" производится последовательный вывод заполненной в первом 13 ивтором 14 блоках памяти информации на входы блока 12 вычитания, где происходит вычитание из показаний второго блока 14 памяти показаний первого блока 13 памяти. Разность этих показаний пропорциональна времени прохождения объектом базового расстояния. Значение базового расстояния между первым 1 и вторым 2 датчиками устанавливается в блоке 6 заданиябазового расстояния.

В блоке 15 деления происходит деление показаний блока 6 задания базового расстояния на показания блока 12 вычитания, что приводит к появлению навыходе блока 15 деления сигнала, пропорционального скорости прохожденияобъектом базового расстояния. Дешифратор 8 осуществляет преобразованиепоказаний с выхода блока 15 деления в сигналы, удобные для индикациииндикатором 5.

Последовательно нажимая кнопку 17 "Считывание" производят отсчет с индикатора 5 показаний скорости перемещения каждого объекта в группе.

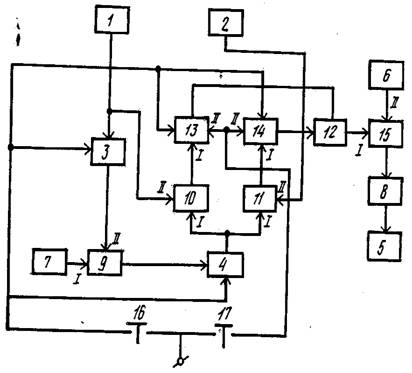

Рис. 1 Функциональная схема устройства
